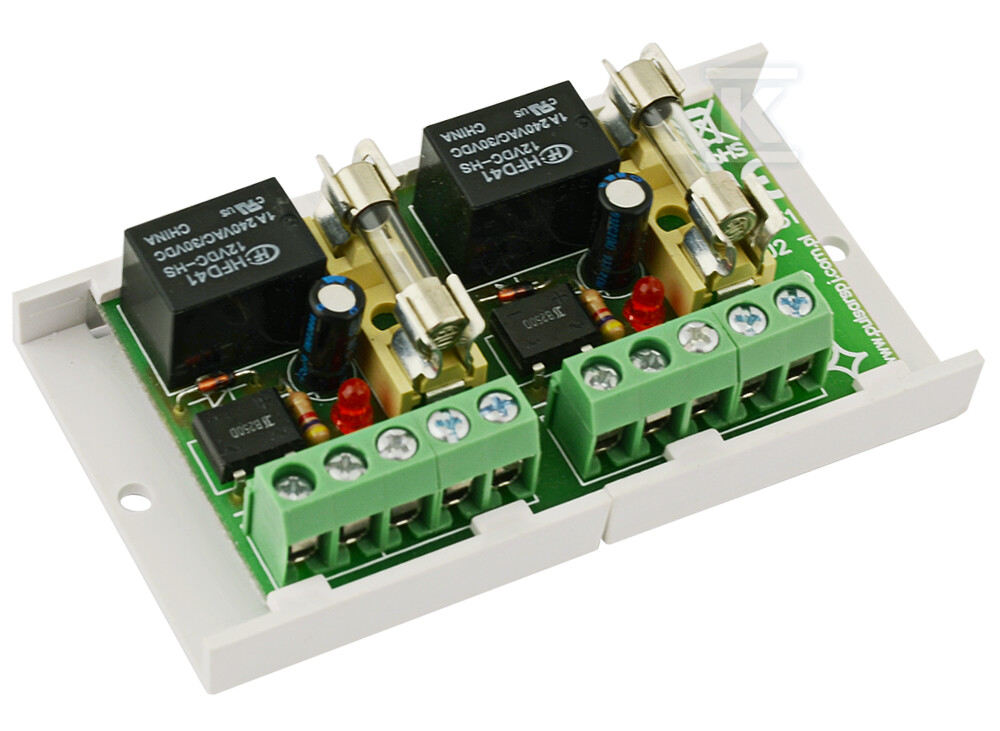

Модуль реле PU2 AWZ512

Модуль реле для систем сигналізації та автоматики

Цей релейний модуль PU2, позначений номером AWZ512, є надійним рішенням для керування пристроями в установках низької напруги. Він знайде застосування як в системах сигналізації, контролю доступу, так і в автоматизації будівель. Його конструкція дозволяє керувати навантаженнями з більшим споживанням струму через виходи OC систем сигналізації, забезпечуючи при цьому гальванічну ізоляцію.

Будова та функціональність

Модуль оснащений двома реле типу REL-C/NO/NC, що означає, що кожне реле має нормально відкриті (NO), нормально закриті (NC) та спільні (C) контакти. Живлення модуля може здійснюватися як постійною (10-16V DC), так і змінною (10-16V AC) напругою. Безпеку роботи гарантують вбудовані плавкі запобіжники 1.5A, що захищають від перевантаження. Сигналізація стану роботи кожного реле відбувається за допомогою світлодіода LED.

Монтаж та умови роботи

Модуль розроблено для легкого монтажу – його можна прикріпити за допомогою монтажної стрічки або гвинтів. Його компактні розміри (80 x 20 x 43 мм) дозволяють встановлювати навіть у обмеженому просторі. Модуль пристосований до роботи при температурах від -10°C до +50°C і відповідає вимогам II класу середовища. Виводи на роз'ємах приймають дроти з перерізом від 0,41 до 1,63 мм² (AWG 26-14).

Ключові характеристики для монтажників та користувачів:

• Універсальність: Можливість живлення постійною або змінною напругою полегшує інтеграцію з різними системами.
• Гальванічна ізоляція: Забезпечує безпеку та надійність роботи, захищаючи від перешкод.
• Два незалежні реле: Дозволяє керувати двома контурами незалежно один від одного.
• Вбудований захист: Плавкі запобіжники захищають від перевантаження та короткого замикання.
• Легкий монтаж: Можливість монтажу за допомогою стрічки або гвинтів прискорює встановлення.
• Світлодіодна індикація: Полегшує діагностику та моніторинг стану роботи реле.
• Широкий спектр застосувань: Ідеальний для систем сигналізації, контролю доступу, автоматизації будівель та інших додатків, що вимагають керування електричними навантаженнями.
• Гарантія: 2 роки від дати виробництва забезпечує спокій користування.
