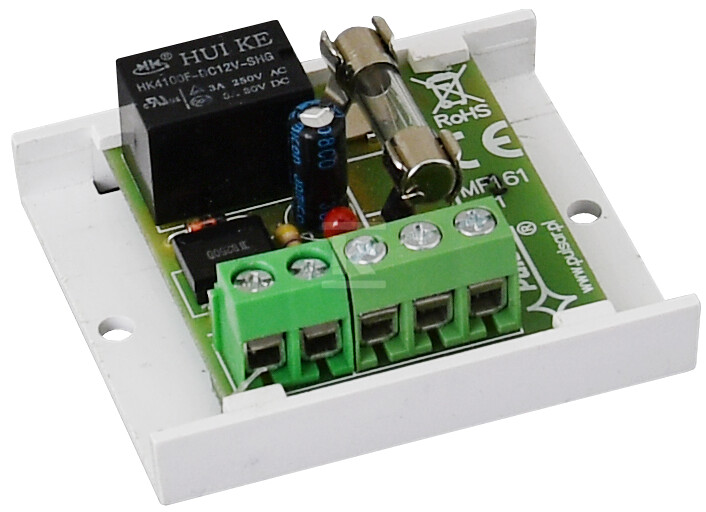

Модуль реле PU1 AWZ510

Модуль реле для систем сигналізації та керування

Модуль реле PU1 (AWZ510) – це компонент, призначений для низьковольтних установок, який знаходить застосування в системах сигналізації, контролю доступу та скрізь, де потрібне керування пристроями з більшим споживанням струму. Завдяки забезпеченню гальванічної ізоляції сигналів, модуль захищає від перешкод та забезпечує безпечну роботу. Вбудований запобіжник захищає ланцюг від перевантаження.

Функціональність та застосування

Цей модуль є універсальним рішенням для монтажників та кінцевих користувачів. Його можна використовувати для керування різними пристроями, від простих сигналізаторів до більш складних систем. Його компактні розміри та можливість монтажу за допомогою самоклеючої стрічки або гвинтів полегшують інтеграцію з існуючою інфраструктурою. Особливо корисний у ситуаціях, коли потрібно керувати пристроями, що вимагають вищої напруги або струму, ніж ті, що пропонуються стандартними виходами систем сигналізації.

Технічні характеристики та конструкція

Модуль PU1 має одне реле з трьома контактами – спільний (C), нормально відкритий (NO) та нормально закритий (NC). Реле може живитися постійною напругою (10-16V DC) або змінною (10-13V AC). Захист від перевантаження забезпечує запобіжник на 1.5A. Корпус модуля має конструкцію типу "open-frame", що означає відсутність повної оболонки – це типово для компонентів, призначених для монтажу всередині захисних корпусів. Варто звернути увагу на діапазон робочих температур від -10°C до +40°C, що забезпечує надійну роботу в різних умовах навколишнього середовища. Розміри модуля становлять 50 x 43 x 20 мм, а його вага – всього 0,025 кг, що полегшує його інтеграцію з іншими елементами системи. Максимальний струм контактів становить 1A як для постійної, так і для змінної напруги.
