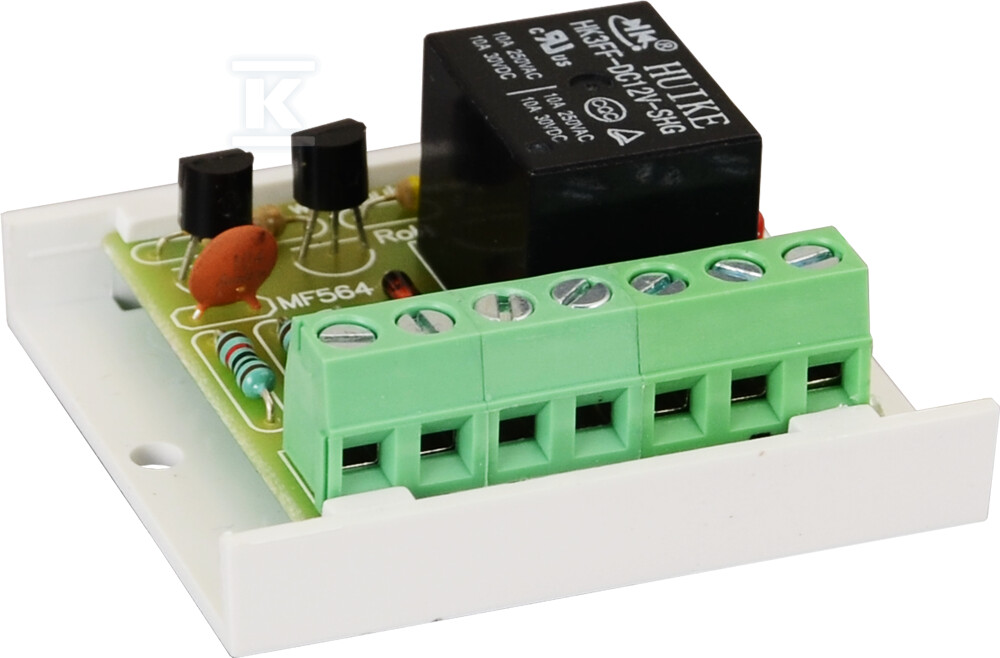

Модуль реле MP1 AWZ610

Модуль реле для систем сигналізації та контролю доступу

Цей модуль реле, позначений каталожним номером AWZ610, є компактним пристроєм, призначеним для керування пристроями з більшим споживанням струму в установках низької напруги. Він знайде застосування в системах сигналізації, контролю доступу та скрізь, де потрібне надійне перемикання ланцюгів. Його конструкція забезпечує гальванічну ізоляцію, захищаючи систему від перешкод та пошкоджень.

Будова та принцип дії

Модуль MP1 має одне реле з трьома контактами (COM, NO, NC), що дає велику гнучкість у конфігурації. Випускання реле відбувається за допомогою двох входів – T+ і T-, які дозволяють керувати як високим, так і низьким станом. Оптична сигналізація LED інформує про поточний стан реле – світиться, коли контакти COM і NO замкнуті, і гасне, коли замкнуті контакти COM і NC. Живлення модуля відбувається від напруги 12V DC (допустимий діапазон 10-14V DC), а споживання струму становить максимум 45mA.

Ключові особливості та переваги

• Універсальність: Ідеально підходить для керування різними пристроями в системах сигналізації, контролю доступу та автоматизації будинку.
• Гальванічна ізоляція: Забезпечує захист системи від перешкод та пошкоджень, що виникають внаслідок різниці потенціалів.
• Гнучкість керування: Можливість випускання реле як високим, так і низьким станом на входах T+ і T-.
• Компактні розміри: 50 x 22 x 43 mm полегшують монтаж у обмеженому просторі.
• Висока надійність: Виготовлений з високоякісних компонентів, гарантує довготривалу та безвідмовну роботу.
• Оптична сигналізація: Вбудований світлодіод LED полегшує діагностику стану реле.
• Пристосований до співпраці з модулями GSM: Чудово справляється в поєднанні з модулями GSM SATEL GPRS-T4 або GPRS-T6, дозволяючи керувати пристроями, які вимагають більшого струму, ніж пропонують виходи цих модулів.

Напруга живлення знаходиться в діапазоні 10-14 V DC, а споживання струму не перевищує 45 mA. Модуль має одне реле з контактами напругою 30 V DC / 50 V AC і струмом 2 A. Його розміри – 50 x 22 x 43 mm, а температура роботи – -10°C ÷ +50°C.

Модуль AWZ610 – це надійне та солідне рішення для професіоналів та користувачів, які вимагають точного керування електричними ланцюгами в системах безпеки та автоматизації. Пам'ятайте про правильний монтаж згідно з інструкцією виробника та дотримання правил безпеки під час роботи з електричними пристроями.
