Модуль реле PU1/HV/24V AWZ517

Універсальний релейний модуль для систем сигналізації та керування

Релейний модуль PU1/HV/24V (AWZ 517) – це компонент, призначений для використання в установках низької напруги. Він служить для керування різними типами ланцюгів, сигналізації станів у системах сигналізації, контролю доступу, а також для захисту пристроїв з більшим споживанням струму. Завдяки забезпеченій гальванічній ізоляції, модуль захищає від перешкод та впливу напруг з різних джерел. Це рішення як для професіоналів, які займаються встановленням електричних систем та систем безпеки, так і для кінцевих користувачів, яким потрібен надійний елемент керування.

Будова та функціональність

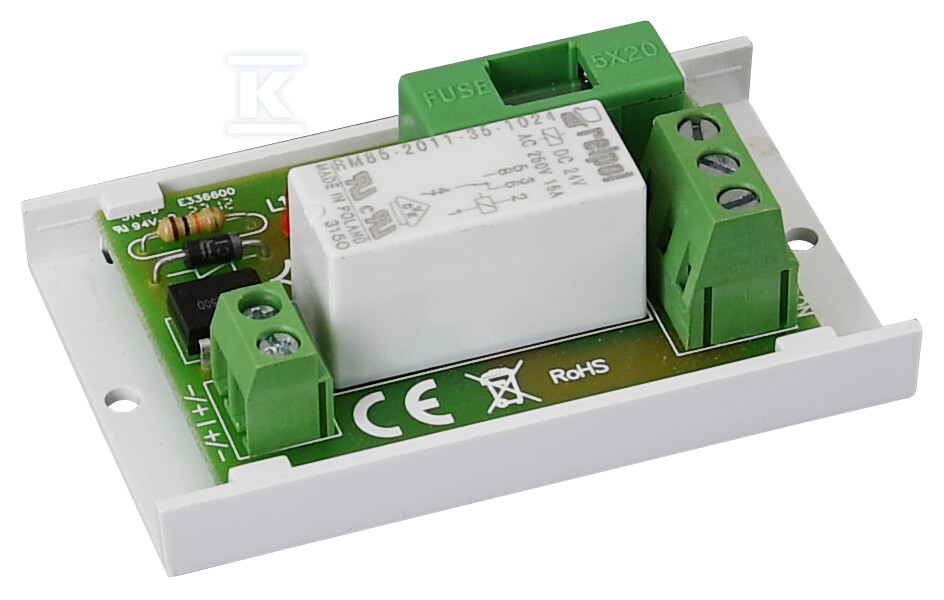

Модуль характеризується компактною конструкцією типу open-frame, що полегшує його монтаж всередині корпусів та блоків живлення. Можливість кріплення за допомогою самоклеючої стрічки або гвинтів забезпечує гнучкість під час встановлення. Обладнаний одним реле з трьома контактами (C/NC/NO), дозволяє реалізувати різні функції керування – від простого ввімкнення/вимкнення, до більш складних додатків, що вимагають зміни стану контактів. Світлодіод сигналізує про стан роботи реле, що полегшує діагностику та моніторинг. Запобіжник 6,3A захищає ланцюг від перевантажень та коротких замикань.

Ключові параметри та застосування

Модуль пристосований до роботи з напругою котушки в діапазоні 20÷32V DC/AC, що робить його сумісним з широким спектром джерел живлення. Реле може працювати з навантаженням до 6A при напрузі 30V DC або 250V AC. Завдяки цьому модуль знаходить застосування у багатьох областях:

• Системи сигналізації: Керування сиренами, блокуванням дверей, тощо.
• Контроль доступу: Співпраця з зчитувачами карт, магнітними замками.
• Автоматизація будинку: Керування освітленням, опаленням, електричними пристроями.
• Промисловість: Керування машинами та виробничим обладнанням з низьким споживанням потужності.
• Буферні блоки живлення: Розширення функціональності блоків живлення шляхом додавання можливості керування зовнішніми ланцюгами.

Додатково, модуль має захист від перенапруги завдяки запобіжнику та забезпечує гальванічну ізоляцію між ланцюгами керування та навантаженими, що підвищує безпеку використання та надійність системи.
