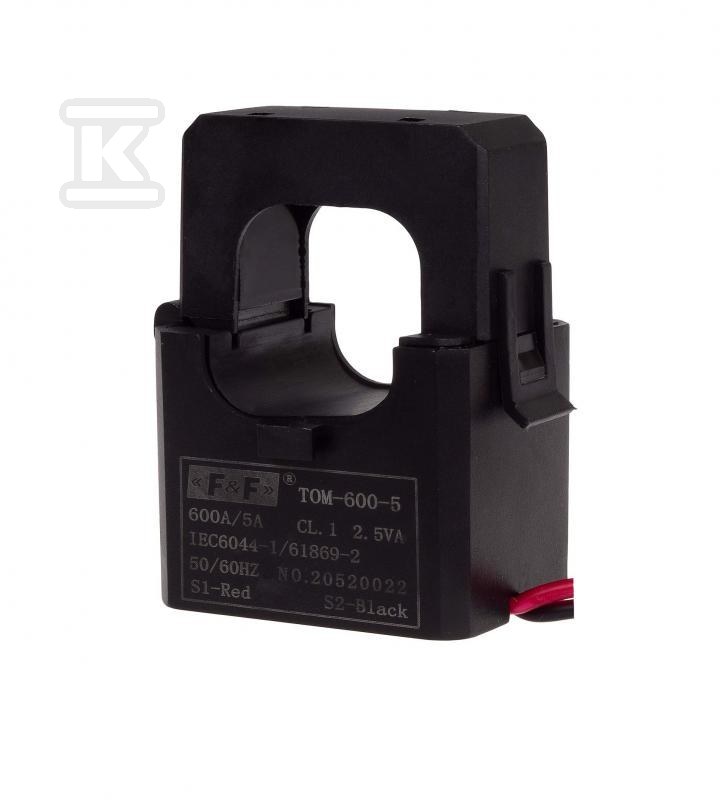

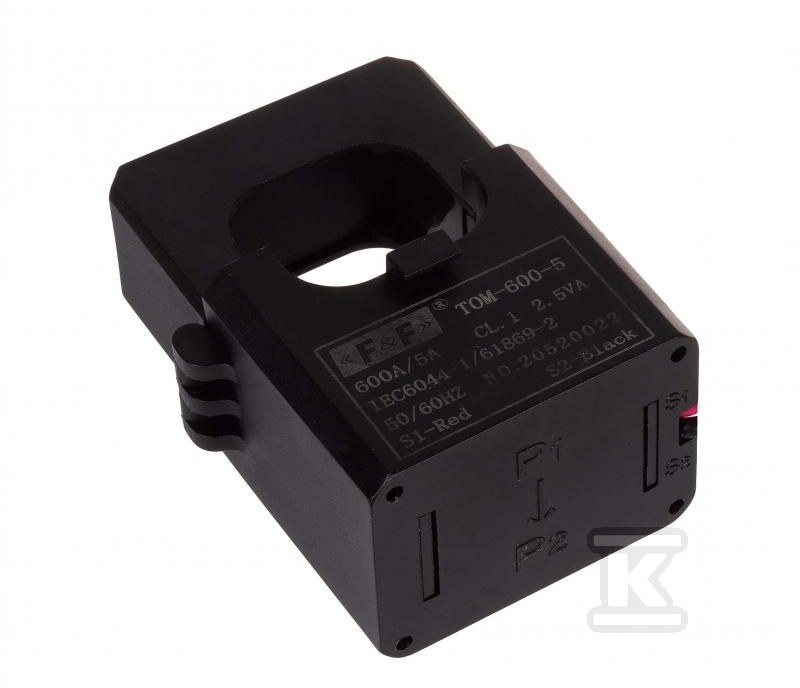

Мініатюрний струмовий трансформатор з роз'ємним сердечником 600-5A клас 1 TOM-600-5

Мініатюрний струмовий трансформатор – точний вимір без перерв у живленні

Цей мініатюрний струмовий трансформатор з роз'ємним сердечником є ідеальним рішенням для безпечного та точного вимірювання струму в існуючих установках. Конструкція з роз'ємним сердечником дозволяє монтувати на проводах під напругою, усуваючи необхідність переривання живлення та мінімізуючи час простою. Трансформатор перетворює високий первинний струм (до 600A) на безпечний і стандартний вторинний сигнал (5A), пристосований до співпраці з різними вимірювальними приладами.

Ключові особливості та застосування

Трансформатор TOM-600-5 знаходить застосування як у промислових, так і в комерційних установках, де потрібне точне вимірювання струму без необхідності втручання в існуючу інфраструктуру. Він особливо корисний під час модернізації установок, моніторингу споживання енергії та підключення лічильників енергії та амперметрів. Завдяки компактним розмірам, трансформатор легко монтується навіть у тісних розподільних щитах.

• Роз'ємний сердечник: Дозволяє монтувати на проводах під напругою без необхідності їх роз'єднання. Це економія часу та витрат, пов'язаних з простоєм установки.
• Передаточне число 600/5A: Забезпечує пропорційне зменшення первинного струму до безпечного значення для вимірювальних приладів.
• Клас точності 1: Гарантує достовірні та точні результати вимірювань, що є ключовим для правильної роботи систем моніторингу та контролю.
• Компактні розміри: Полегшують монтаж у обмеженому просторі, наприклад, у розподільних щитах.
• Безпека: Забезпечує гальванічну ізоляцію між первинним і вторинним контурами, захищаючи персонал і вимірювальні прилади від високих напруг.

Технічні характеристики та параметри

Трансформатор TOM-600-5 характеризується міцною конструкцією та високою якістю виготовлення. Він має номінальну видиму потужність 2,5 VA та відповідає нормі IEC 60044-1, що підтверджує його відповідність міжнародним стандартам безпеки та якості. Клеми підключення вторинного контуру є гвинтовими, що забезпечує надійне та довговічне електричне з'єднання.

Первинний номінальний струм становить 600 A, а вторинний 5 A. Номінальна вторинна потужність становить 2,5 VA, а клас точності – 1. Діаметр проходу трансформатора становить 32 мм, а робоча частота – 50-60 Гц. Максимальна робоча напруга становить 0,66 кВ змінного струму, а підключення вторинного контуру здійснюється через гвинтове з'єднання.

Додаткова інформація:

• Температура роботи: -15°C до +45°C
• Ступінь захисту: IP20 (захист від дотику пальцем)
• Монтаж: Шина або провід

Пам'ятайте про рекомендації виробника щодо підключення вторинного проводу з перетином мінімум 2,5 мм² та заземлення клеми S2 для забезпечення безпеки використання. Заборонено роз'єднувати вторинний контур під час роботи трансформатора!
