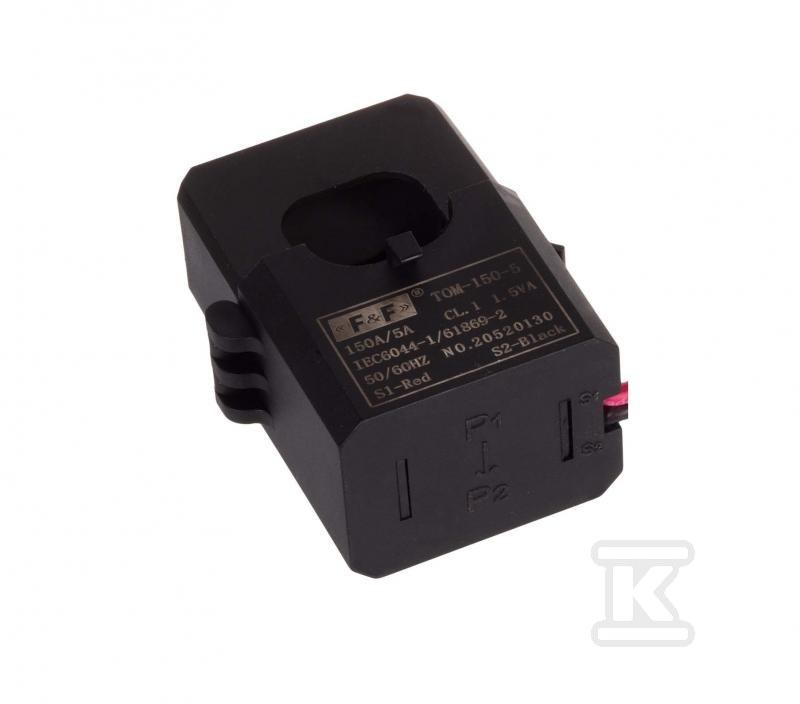

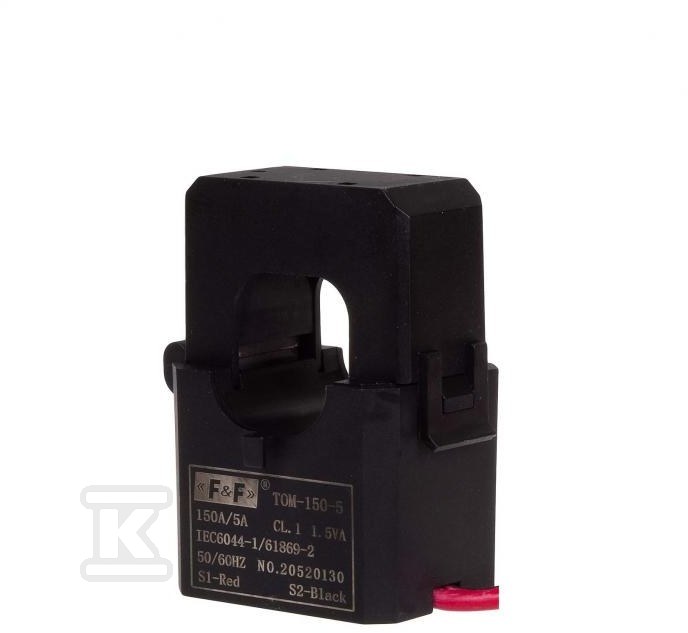

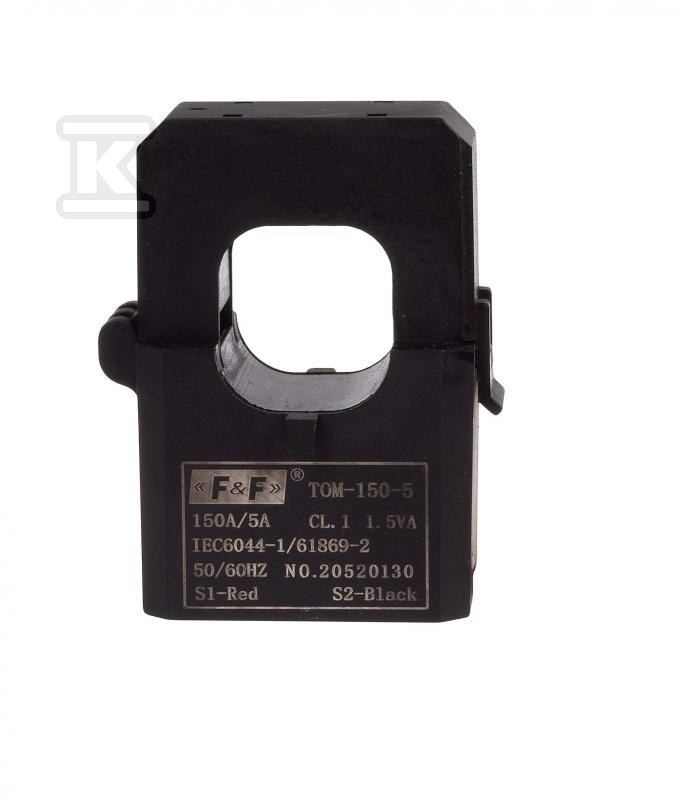

Мініатюрний струмовий трансформатор з роз'ємним сердечником 150-5A клас 1 TOM-150-5

Трансформатор тока с разъемным сердечником – точное измерение и защита

Этот миниатюрный трансформатор тока с разъемным сердечником является надежным инструментом для измерения силы тока в электрических цепях. Конструкция с разъемным сердечником обеспечивает легкий монтаж и демонтаж без необходимости отключения проводов, что значительно упрощает монтажные и сервисные работы. Трансформатор находит применение как в промышленных установках, так и в системах мониторинга потребления энергии в коммерческих и жилых зданиях.

Характеристики и применение

Трансформатор тока TOM-150-5 предназначен для работы с измерительными приборами, счетчиками энергии и системами защиты. Его основной задачей является преобразование больших первичных токов (до 150A) в меньшие, безопасные значения вторичных токов (5A), которые могут быть непосредственно считываемы измерительной аппаратурой. Класс точности 1 гарантирует высокую точность измерений, что является ключевым в приложениях, требующих точного мониторинга нагрузки. Использование трансформатора с разъемным сердечником устраняет необходимость прерывания цепи при монтаже или демонтаже, что особенно важно в действующих установках.

• Назначение: Измерение тока в электрических цепях, питание счетчиков энергии, системы мониторинга потребления энергии, защита от перегрузки и короткого замыкания.
• Конструкция: Однофазный проходной трансформатор с разъемным сердечником.
• Передаточное число: 150/5 – означает, что первичный ток 150A преобразуется во вторичный ток 5A.
• Безопасность: С защитой от прикосновения для повышения безопасности использования.
• Монтаж: Возможность монтажа на шине или проводе, что обеспечивает гибкость установки.

Преимущества и технические параметры

Трансформатор TOM-150-5 отличается прочной конструкцией и высокими техническими параметрами, которые обеспечивают надежную работу в различных условиях. Номинальная мощность 1,5 VA и напряжение пробоя изоляции 2 кВ/1 мин обеспечивают безопасную и стабильную работу устройства. Коэффициент безопасности FS ≤ 2 дополнительно повышает устойчивость к перенапряжениям и помехам. Подключение вторичной цепи с помощью винтового соединения гарантирует надежное и долговечное электрическое соединение.

• Номинальный первичный ток: 150 A – диапазон измерения трансформатора.
• Номинальный вторичный ток: 5 A – стандартный выходной сигнал для измерительных приборов.
• Номинальная вторичная кажущаяся мощность: 1.5 VA – определяет максимальную мощность вторичной нагрузки.
• Класс точности: 1 – высокая точность измерений (соответствует норме IEC 60044-1).
• Диаметр прохода: 22 мм – максимальный диаметр провода, проходящего через сердечник трансформатора.
• Температура работы: -15°C до +45°C – широкий диапазон рабочих температур позволяет использовать в различных условиях окружающей среды.
• Степень защиты: IP20 – защита от прикосновения пальцем и твердыми телами диаметром более 12,5 мм.
