Мініатюрний струмовий трансформатор з роз'ємним сердечником 250-5A клас 1 TOM-250-5

Трансформатор тока с разъемным сердечником – точные измерения и защита установки

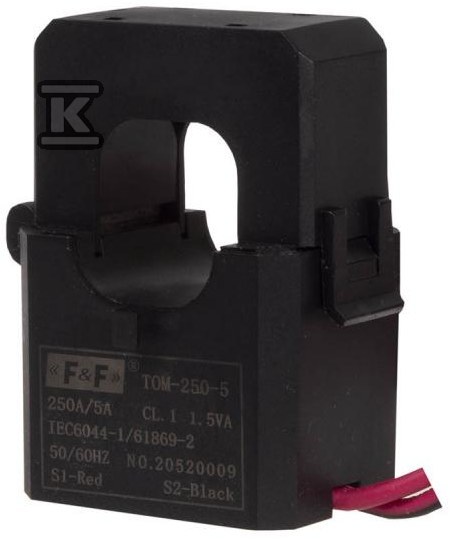

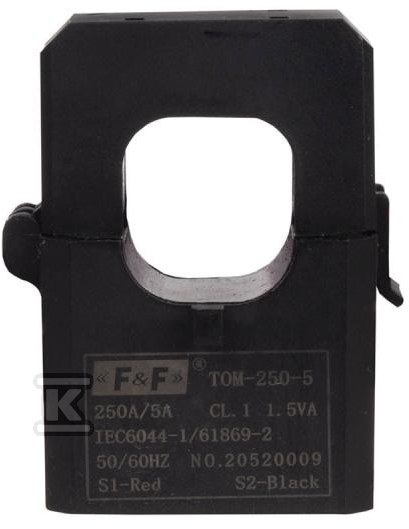

Этот миниатюрный трансформатор тока с разъемным сердечником является надежным инструментом для измерения тока в электрических цепях. Конструкция с возможностью открытия сердечника облегчает монтаж и демонтаж без необходимости прерывания цепи, что особенно полезно при обслуживании и модернизации установок. Трансформатор характеризуется высокой точностью измерений и обеспечивает эффективную защиту от перегрузок и коротких замыканий.

Конструкция и применение

Трансформатор тока проходного типа с сечением 22 мм, предназначенный для работы с первичными токами до 250A. Преобразует этот ток во вторичный сигнал 5A, который может быть использован измерителями, счетчиками энергии, системами мониторинга и защитными устройствами. Класс точности 1 гарантирует точные измерения, а коэффициент перегрузки FS 5 обеспечивает безопасность работы в условиях кратковременных перегрузок. Благодаря компактным размерам и возможности монтажа на шине или проводе, трансформатор находит применение в широком спектре электрических установок – от жилых зданий до промышленных предприятий.

Ключевые особенности и преимущества

• Разъемный сердечник: Обеспечивает легкий монтаж и демонтаж без необходимости отключения проводов, что значительно сокращает время установки и обслуживания.
• Высокая точность (класс 1): Обеспечивает точные измерения тока, что является ключевым для правильной работы систем мониторинга и защиты.
• Универсальное применение: Подходит для монтажа на шине или проводе, что повышает гибкость установки.
• Безопасность: Защищен от прикосновения, минимизирует риск поражения электрическим током во время эксплуатации.
• Прочная конструкция: Изготовлен из высококачественных материалов, гарантирует долговечную и надежную работу в различных условиях окружающей среды (температура эксплуатации -15°C до +45°C).
• Соответствие нормам: Соответствует требованиям нормы IEC 60044-1, что подтверждает его качество и безопасность.
• Винтовое соединение: Обеспечивает надежное и долговечное соединение со вторичной цепью.
• Напряжение пробоя изоляции 2кВ/1мин: Гарантирует высокий уровень электрической изоляции.

Трансформатор имеет номинальный первичный ток 250A и номинальный вторичный ток 5A. Его диаметр прохода составляет 22 мм, а класс точности – 1. Номинальная вторичная кажущаяся мощность составляет 1.5 VA, а коэффициент перегрузки – FS 5.

Этот трансформатор является оптимальным решением как для профессиональных установщиков, ищущих надежный инструмент для точных измерений, так и для конечных пользователей, заботящихся о безопасности и энергоэффективности своих электрических установок. Его компактные размеры и простота монтажа делают его идеальным выбором для различных применений.
