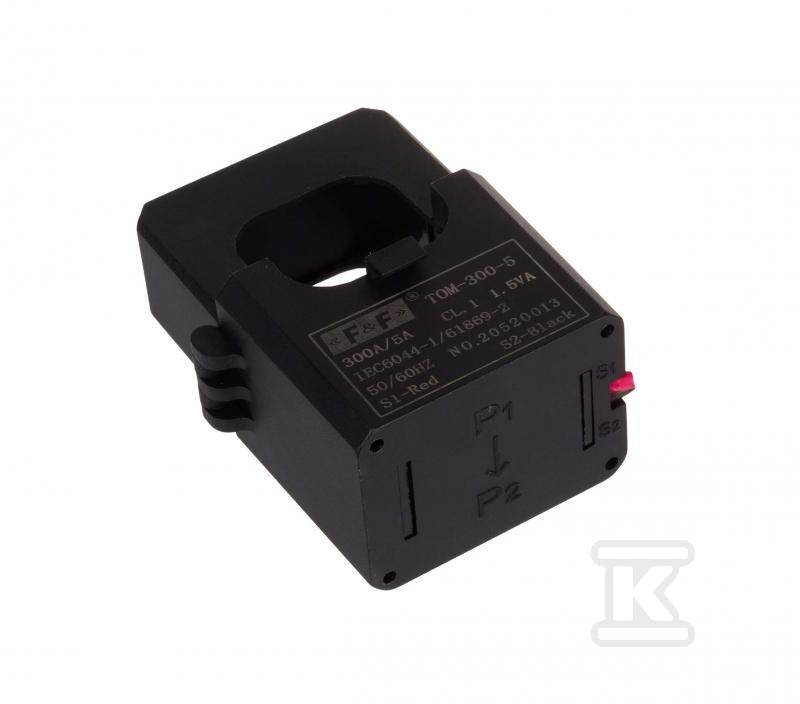

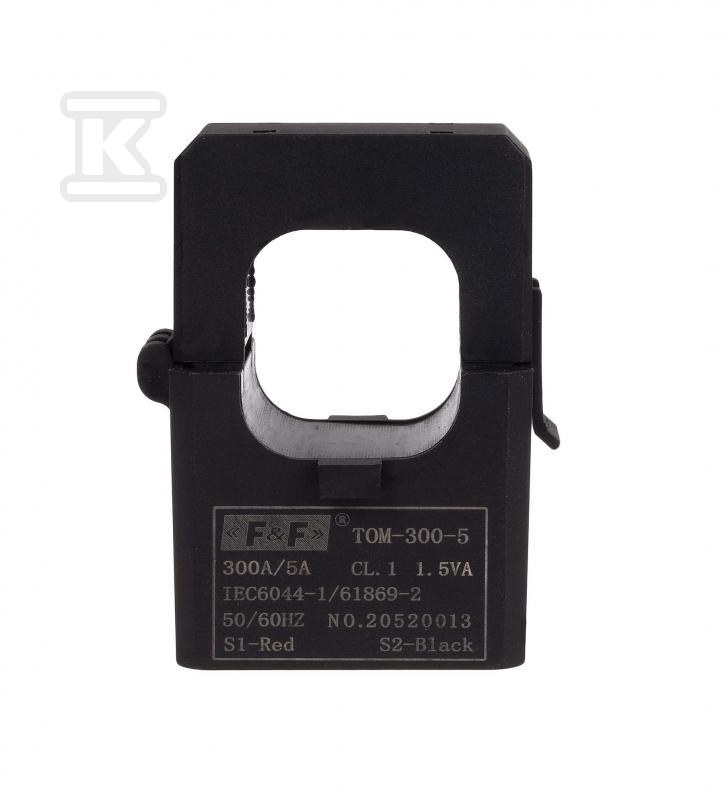

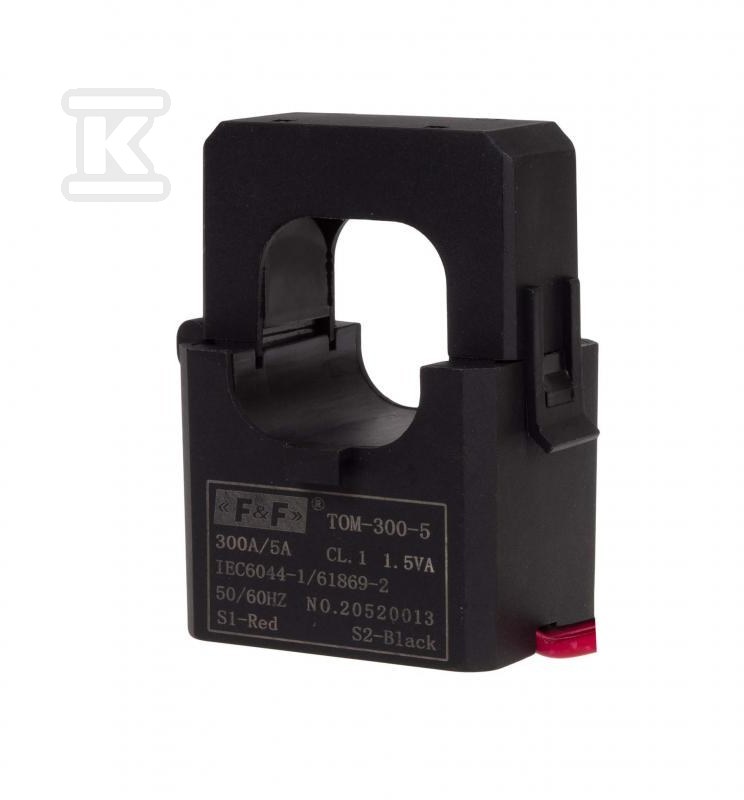

Мініатюрний струмовий трансформатор з роз'ємним сердечником 300-5A клас 1 TOM-300-5

Трансформатор тока разъемный – точные измерения и защита

Этот миниатюрный трансформатор тока с разъемным сердечником является надежным инструментом для измерения и мониторинга тока в электрических установках. Конструкция с открывающимся сердечником облегчает монтаж и демонтаж без необходимости прерывания цепи, что особенно полезно при обслуживании и ремонте. Трансформатор обеспечивает пропорциональное уменьшение больших токов до безопасных значений для измерительных и контрольных приборов.

Характеристики и применение

Трансформатор тока с передаточным отношением 300/5A, классом точности 1, предназначен для работы с измерительными приборами, системами мониторинга энергии и защитой. Его универсальность делает его пригодным как для промышленных установок, так и для коммерческих и жилых зданий. Разъемный сердечник позволяет легко установить трансформатор на провод без его отключения – это экономит время и минимизирует риск простоев.

Ключевые особенности и преимущества

• Разъемный сердечник: Обеспечивает монтаж и демонтаж без необходимости отключения проводов, что значительно упрощает сервисные работы.
• Класс точности 1: Обеспечивает точные измерения тока, необходимые для правильной работы систем мониторинга и защиты.
• Номинальный первичный ток 300A: Предназначен для работы с цепями с высоким током.
• Номинальный вторичный ток 5A: Стандартное значение вторичного тока, совместимое с большинством измерительных приборов.
• Коэффициент перегрузки FS 5: Позволяет кратковременно нагружать трансформатор токами выше номинальных, что повышает его устойчивость к помехам.
• Высокая изоляция (0,66 кВ AC): Гарантирует безопасность использования в различных условиях окружающей среды.
• Винтовое соединение: Обеспечивает надежное и долговечное соединение со вторичной цепью.
• Степень защиты IP20: Защищает от прикосновения пальцем и от проникновения твердых тел размером более 12,5 мм – подходит для установки внутри помещений.
• Монтаж на шину или провод: Обеспечивает гибкость в выборе места установки.

Диаметр прохода составляет 22 мм, а номинальная кажущаяся вторичная мощность – 1,5 VA. Высота отверстия – 60 мм, а ширина отверстия – 35 мм.

Трансформатор изготовлен из высококачественных материалов, что гарантирует его надежность и долговечность. Соответствует требованиям стандарта IEC 60044-1, что подтверждает его соответствие международным стандартам безопасности и качества. Благодаря компактным размерам (45 x 67 x 35 мм) его легко установить даже в стесненных пространствах.
