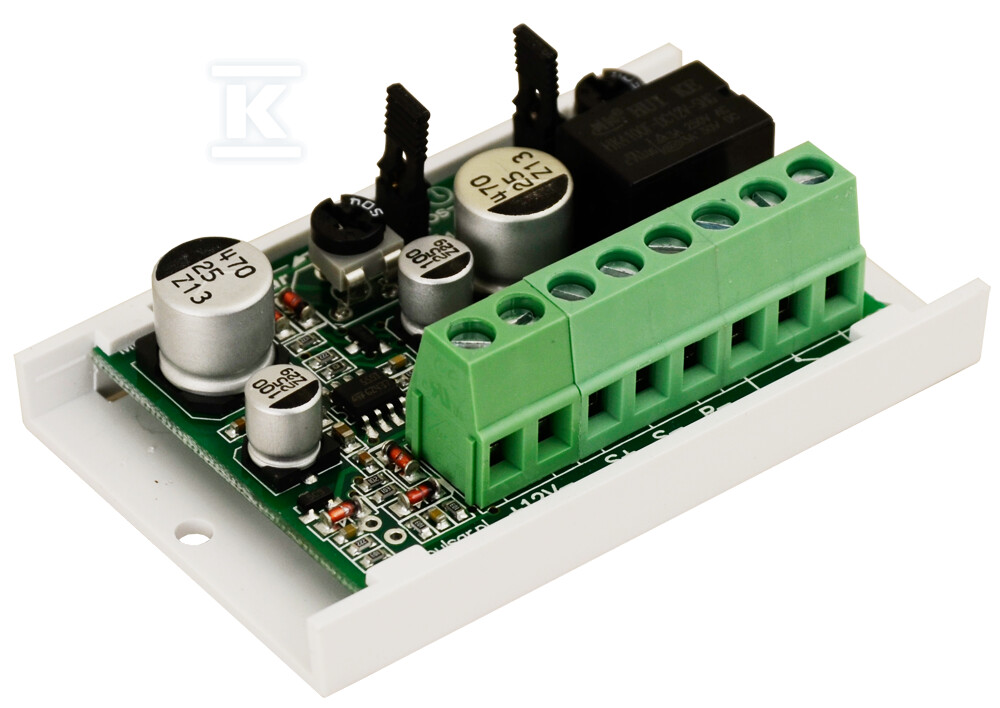

Модуль реле часу PC4 AWZ526

Модуль реле часу PC4 – надійне затримання в керуванні

Модуль реле часу PC4 (AWZ526) – це пристрій, призначений для ввімкнення навантаження після закінчення заданого часу. Це реле, яке дозволяє затримати спрацювання, що особливо корисно в додатках, які вимагають послідовного керування, таких як автоматика воріт, системи сигналізації або керування освітленням. Завдяки регульованим часовим діапазонам, модуль пропонує гнучкість і точність у налаштуванні під конкретні потреби.

Функціональність і застосування

Модуль PC4 дозволяє встановити два часи – T1 (час визволення) і T2 (час увімкнення реле). Обидва часи незалежно регулюються в діапазоні від 1 секунди до 5 хвилин. Це робить модуль універсальним і може бути використаний у багатьох різних додатках. Оптична сигналізація за допомогою світлодіодів інформує про стан роботи модуля, полегшуючи діагностику та контроль.

Застосування модуля AWZ526 включає:

• Системи сигналізації: Затримка запуску сирени або інших елементів системи сигналізації.
• Автоматика воріт: Керування часом відкривання та закривання воріт.
• Керування освітленням: Затримкане ввімкнення освітлення в приміщеннях або назовні.
• Системи контролю доступу: Затримка розблокування замка після введення коду або використання картки наближення.
• Ланцюги відкривання дверей і ригелів: Забезпечення затримки перед повним відкриттям або закриттям дверей.

Технічні характеристики та монтаж

Модуль AWZ526 живиться від напруги 10-14V DC, а його споживання струму становить 15 mA (реле неактивне) або 35 mA (реле активне). Максимальна комутаційна напруга – 30V DC / 48V AC, а максимальний комутаційний струм – 1A. Розміри модуля – 69 x 43 x 21 mm, що дозволяє легко інтегрувати його з існуючими установками. Монтаж можна провести за допомогою монтажної стрічки або гвинтів (отвори Ø 3mm). З'єднувачі приймають дроти діаметром від 0,51 mm до 2,05 mm (AWG 24-12). Модуль має сертифікат CE та покривається дворічною гарантією виробника PULSAR.

Завдяки компактним розмірам та можливості монтажу як на стрічку, так і з використанням гвинтів, установка швидка та зручна як для професіоналів, так і для кінцевих користувачів. Надійність роботи та точне налаштування часу роблять модуль AWZ526 ідеальним рішенням для широкого спектру застосувань, що вимагають затриманого керування.
