Модуль реле часу PC1 AWZ516

Універсальний таймер для автоматики та керування

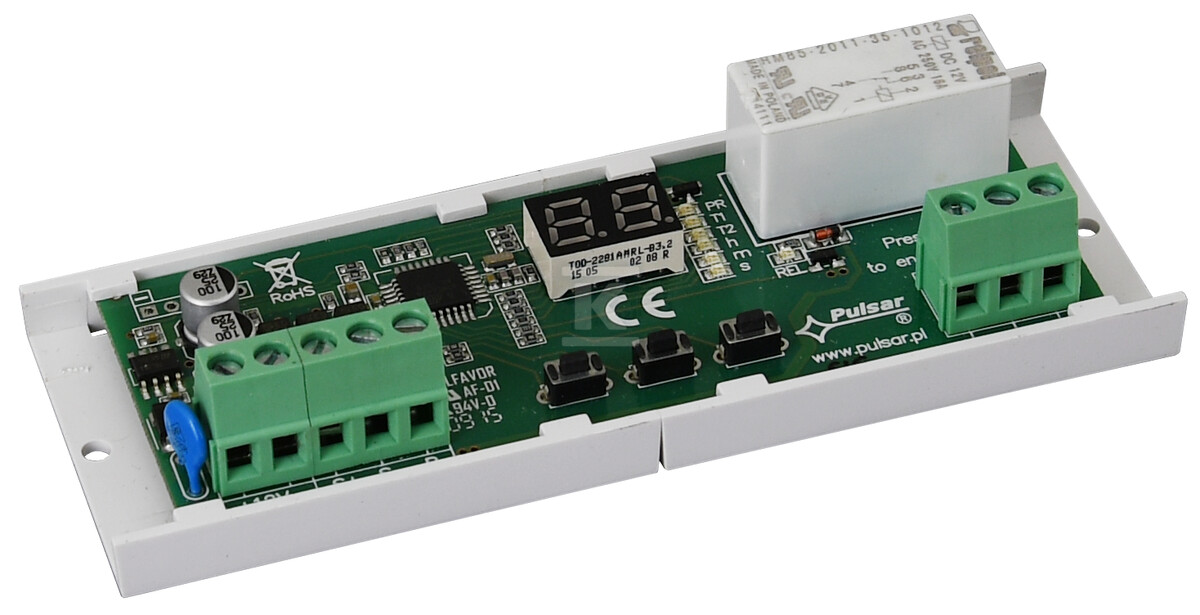

Модуль реле часу PC1, позначений номером каталогу AWZ516, є універсальним пристроєм, призначеним для реалізації різноманітних часово-логічних програм. Він знайде застосування як у складних системах промислової автоматики, так і в простих додатках керування, наприклад, у системах контролю доступу чи освітлення. Його універсальність полягає в можливості конфігурації 18 різних часових функцій, що дозволяє адаптувати роботу до специфічних потреб.

Функціональність та параметри роботи

Реле PC1 вирізняється широким діапазоном регулювання часу – від 0,1 секунди до 100 годин – що уможливлює прецизійне керування процесами. Живлення пристрою відбувається від напруги 10-16V DC, а контакти реле витримують навантаження до 10A при напрузі 250V AC або 30V DC. Вбудована пам'ять EEPROM забезпечує запис налаштувань навіть після відключення живлення, усуваючи необхідність повторної конфігурації після кожного ввімкнення. Оптична сигналізація за допомогою світлодіодів та світлодіодний дисплей полегшують моніторинг стану пристрою та поточного встановленого режиму.

Монтаж та застосування

Модуль AWZ516 характеризується компактними розмірами (120 x 43 x 22 мм) та можливістю монтажу за допомогою монтажної стрічки або гвинтів. Конструкція типу "open-frame" полегшує інтеграцію з іншими елементами системи. Це реле знаходить застосування в багатьох областях, зокрема:

• Керування освітленням (наприклад, автоматичне вимкнення після певного часу).
• Системи контролю доступу (наприклад, затримка відкриття дверей).
• Промислова автоматика (наприклад, керування машинами та обладнанням).
• Додатки, що вимагають прецизійного відмірювання часу та реалізації складних часових алгоритмів.
• Подовження коротких імпульсів, що керують ригелями чи електромагнітними замками.

Завдяки високій точності відмірювання часу, що базується на кварцовому осциляторі, та можливості прецизійного налаштування параметрів, модуль AWZ516 гарантує надійну роботу у вимогливих умовах праці (температура від -10°C до 40°C). Пристрій відповідає нормам CE та RoHS, що підтверджує його відповідність європейським стандартам безпеки та захисту навколишнього середовища. Гарантія виробника становить 2 роки від дати виробництва.
