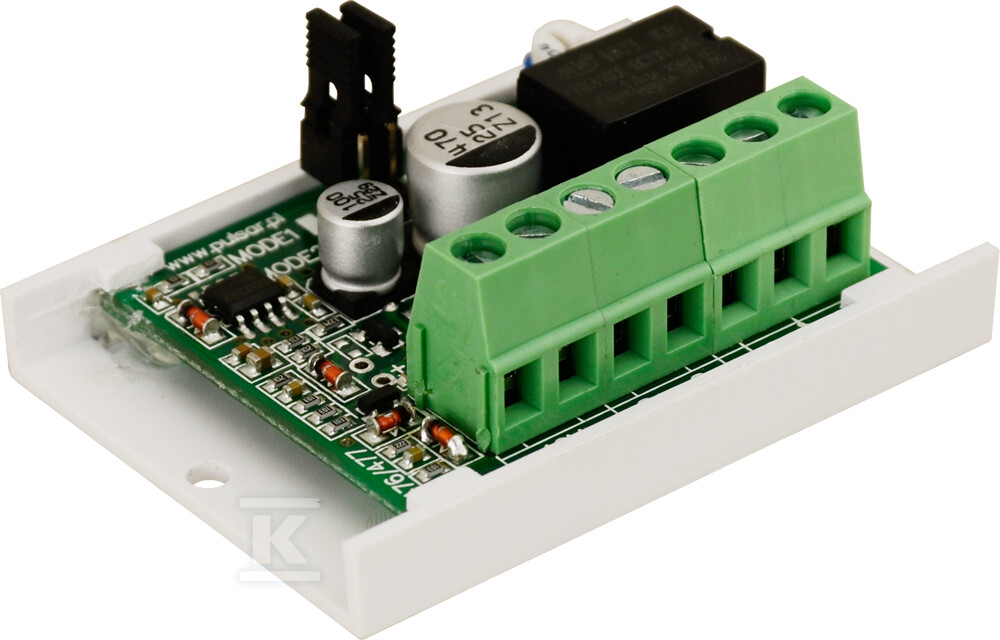

Модуль реле часу PC3 AWZ525

Модуль часу для прецизійного керування ланцюгами

Модуль реле часу PC3, модель AWZ525, є надійним пристроєм, призначеним для продовження імпульсів виклику в електричних установках та системах автоматизації. Його основна функція полягає в підтримці стану увімкнення протягом певного часу, що знаходить застосування в багатьох сценаріях – від простих часових затримок до більш складних систем керування. Пристрій особливо корисний там, де потрібен точний контроль часу дії ланцюгів.

Функціональність та гнучкість у дії

AWZ525 пропонує широкий діапазон регулювання часу роботи – від 1 секунди до 5 хвилин. Завдяки цьому його можна адаптувати до специфічних потреб застосування. Модуль має два режими роботи, які дозволяють гнучко керувати: режим продовження часу від моменту появи імпульсу та режим продовження часу від моменту зникнення сигналу виклику. Оптична сигналізація за допомогою світлодіодів інформує про стан живлення, наявність сигналу виклику та увімкнення реле, що полегшує діагностику та моніторинг роботи пристрою. Перемички дозволяють вибирати часовий діапазон (1с-60с або 5с-5хв) та режим роботи, забезпечуючи повний контроль над параметрами дії.

Будова та технічні параметри

Модуль живиться від напруги 10-14V DC і оснащений входами керування S+ і S-, які дозволяють викликувати плюсом або масою. Вихід реле з параметрами 1A@30VDC/50VAC дозволяє керувати різними навантаженнями. Компактні розміри (60x43x23 мм) дозволяють легко інтегрувати з існуючими установками. Споживання струму становить 5mA (реле неактивне) або 25mA (реле активне). Пристрій працює при температурі від -10°C до +40°C і має дворічну гарантію виробника. Реле має контакти C/NO/NC, що забезпечує універсальність застосування. Монтаж відбувається за допомогою монтажної стрічки або гвинтів (отвори 3mm). З'єднання приймають проводи з перерізом Ф0,51÷2,05 mm (AWG 24-12).
