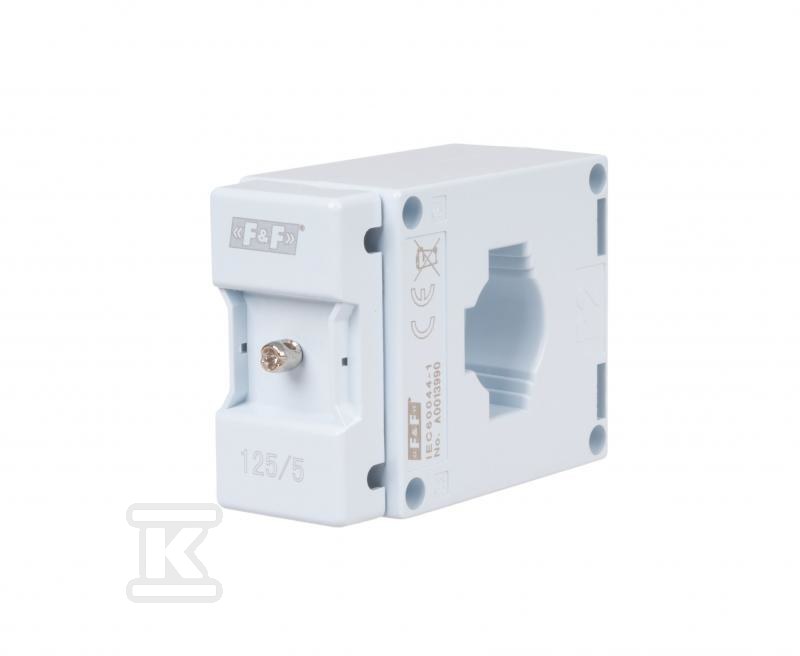

Трансформатор струму 125/5A Ø22, клас 0,5 TI-125-5

Трансформатор тока для точных измерений

Этот трансформатор тока – надежный инструмент для безопасного и точного измерения тока в электрических установках. Предназначен как для промышленного применения, так и для общественных зданий, обеспечивает точное преобразование высоких значений первичного тока в вторичные сигналы, адаптированные для работы с различными измерительными и контрольными устройствами. Конструкция с закрытым сердечником гарантирует стабильность и точность измерений.

Конструкция и применение

Трансформатор тока TI-125-5 – это однофазное устройство, предназначенное для монтажа на панелях или шинопроводах. Его основной задачей является безопасная передача информации о силе тока измерительным устройствам, таким как счетчики, анализаторы качества энергии или системы защиты. Благодаря классу точности 0,5 он обеспечивает высокую точность измерений, что критически важно в приложениях, требующих высокой надежности данных. Этот трансформатор тока находит применение в цепях с номинальным первичным током 125A, преобразуя его в безопасный вторичный сигнал 5A.

Ключевые характеристики и преимущества

• Высокая точность: Класс точности 0,5 гарантирует точные измерения, минимизируя ошибки и обеспечивая надежные данные. Это особенно важно в расчетных приложениях и мониторинге потребления энергии.
• Безопасность: Гальваническая изоляция между первичной и вторичной цепями обеспечивает защиту от поражения электрическим током и повреждения подключенных устройств. Напряжение пробоя изоляции составляет 3 кВ/1 мин.
• Прочная конструкция: Изготовление из высококачественных материалов обеспечивает долговечность и надежность устройства даже в сложных условиях работы (температура окружающей среды от -5°C до 40°C).
• Простой монтаж: Предназначен для монтажа на панелях или шинопроводах, что облегчает его интеграцию с существующей электрической инфраструктурой.
• Универсальность: Возможность монтажа в вертикальном или горизонтальном положении повышает гибкость установки.
• Винтовые зажимы: Подключение вторичной цепи осуществляется с помощью винтовых зажимов (4 мм²) обеспечивает надежное и долговечное соединение проводов.
• Защита от прикосновения: Конструкция с защитой от прикосновения повышает безопасность использования.

Дополнительная информация: Номинальная мощность трансформатора составляет 2,5 VA, а рабочая частота – 50÷60 Гц. Коэффициент безопасности FS меньше 5, что подтверждает его надежность в ситуациях перегрузки. Диаметр отверстия составляет 22 мм, что позволяет использовать его с проводами соответствующей толщины.
