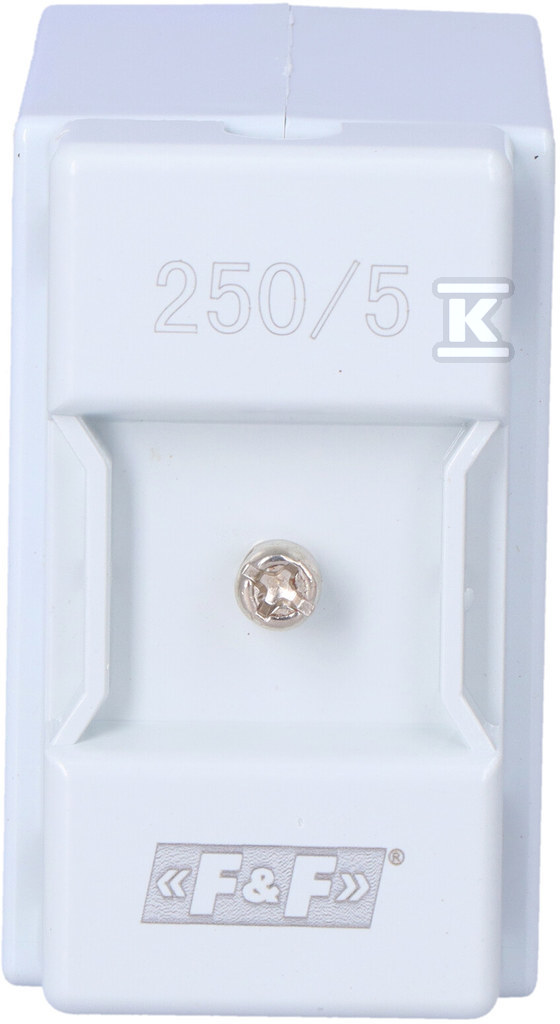

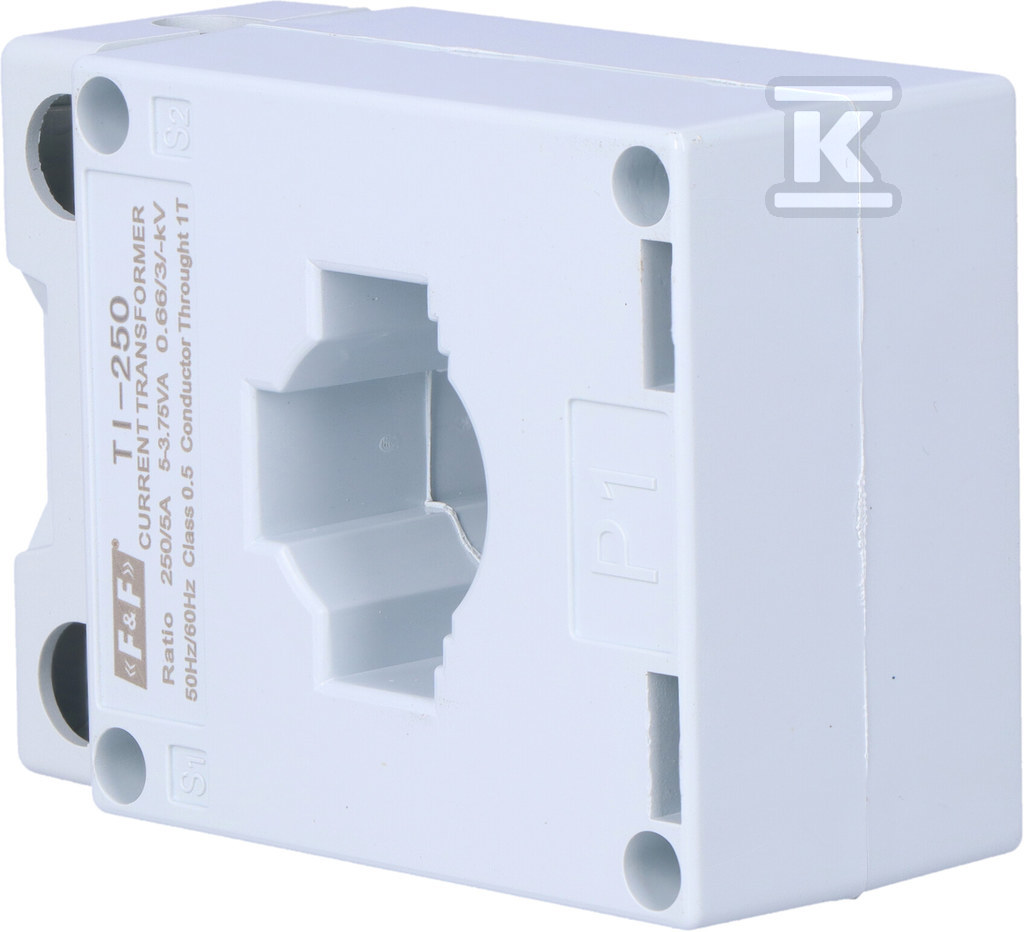

Трансформатор струму 250/5A Ø22, клас 0,5 TI-250-5

Струмові трансформатори для точного вимірювання

Цей струмовий трансформатор є надійним інструментом для вимірювання струму в електричних установках. Призначений для роботи з ланцюгами з первинним струмом до 250A, він перетворює його на безпечний і вимірюваний вторинний сигнал 5A. Його компактна конструкція та діаметр отвору 22 мм дозволяють легко монтувати в різних додатках. Клас точності 0,5 гарантує точні вимірювання, що є ключовим як для професійних монтажників, так і для кінцевих користувачів, які потребують точних даних.

Будова та застосування

Струмовий трансформатор прохідного типу із закритим сердечником є ідеальним рішенням для застосування в системах моніторингу енергії, захисту від перевантажень по струму та контролю навантаження. Завдяки своїй конструкції він дозволяє безпечні та ізольовані вимірювання струму без необхідності безпосереднього включення в первинний ланцюг. Номінальна потужність 5VA забезпечує стабільну роботу пристрою, а частота роботи в діапазоні 50-60 Hz робить його сумісним з більшістю електричних мереж. Максимальна робоча напруга на рівні 0,66 кВ AC забезпечує безпеку використання в типових установках.

Ключові характеристики та переваги

• Точність вимірювання: Клас точності 0,5 забезпечує достовірні відліки, що є важливим для правильної роботи систем моніторингу та захисту.
• Безпека: Гальванічна ізоляція між первинним і вторинним ланцюгами мінімізує ризик ураження електричним струмом і пошкодження вимірювального обладнання.
• Універсальність: Можливість монтажу як на панелях, так і на шинопроводах збільшує гнучкість установки.
• Довговічність: Виконання з високоякісних матеріалів гарантує тривалу та надійну роботу пристрою в широкому діапазоні температур (від -5°C до 40°C).
• Легкий монтаж: Компактні розміри (61 мм x 81 мм x 34 мм) та отвір діаметром 22 мм полегшують інтеграцію з існуючими установками.
• Відповідність нормам: Відповідає вимогам норми IEC 60044-1, що підтверджує його якість і безпеку.
• Коефіцієнт перевантаження FS 5: Дозволяє короткочасні перевантаження без пошкодження трансформатора – корисний при запуску двигунів або інших пристроїв з великим пусковим струмом.
• Приєднання гвинтове S1/S2 (4mm²): Забезпечує надійне та довговічне з'єднання вторинних провідників.

Цей трансформатор знаходить застосування в розподільчих щитах, шафах управління та всюди там, де потрібне точне вимірювання струму в безпечний спосіб. Це незамінний елемент систем моніторингу споживання енергії та захисту від перевантажень і коротких замикань.
