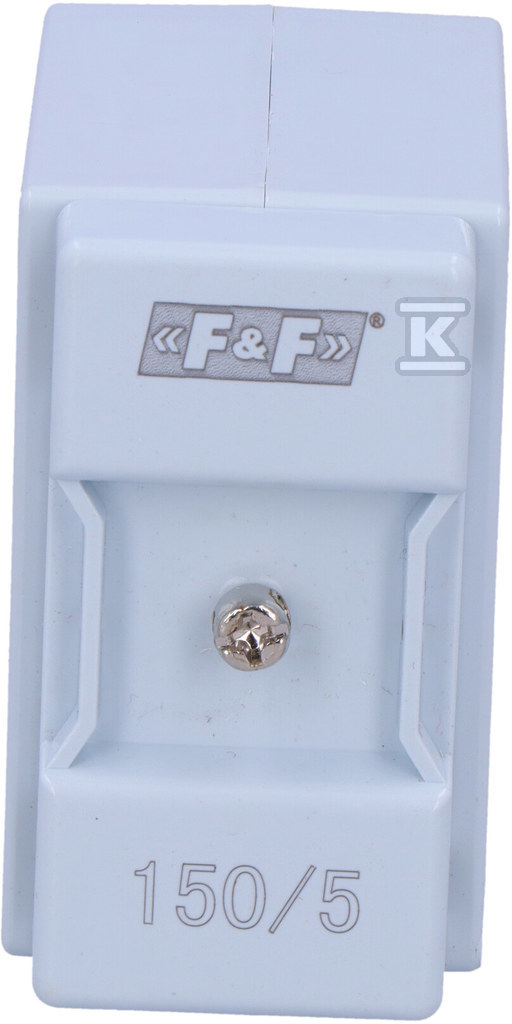

Трансформатор струму 150/5A Ø22, клас 0,5 TI-150-5

Трансформатор тока для точных измерений и защиты

Этот трансформатор тока с коэффициентом трансформации 150/5A является надежным инструментом для измерения тока в электрических установках. Его конструкция с закрытым сердечником и высокая точность класса 0,5 гарантируют точные показания, что имеет решающее значение как для профессиональных установщиков, так и для конечных пользователей. Этот трансформатор тока находит применение в системах мониторинга потребления энергии, защите от перегрузок и коротких замыканий, а также в приложениях, требующих точного измерения тока.

Конструкция и применение

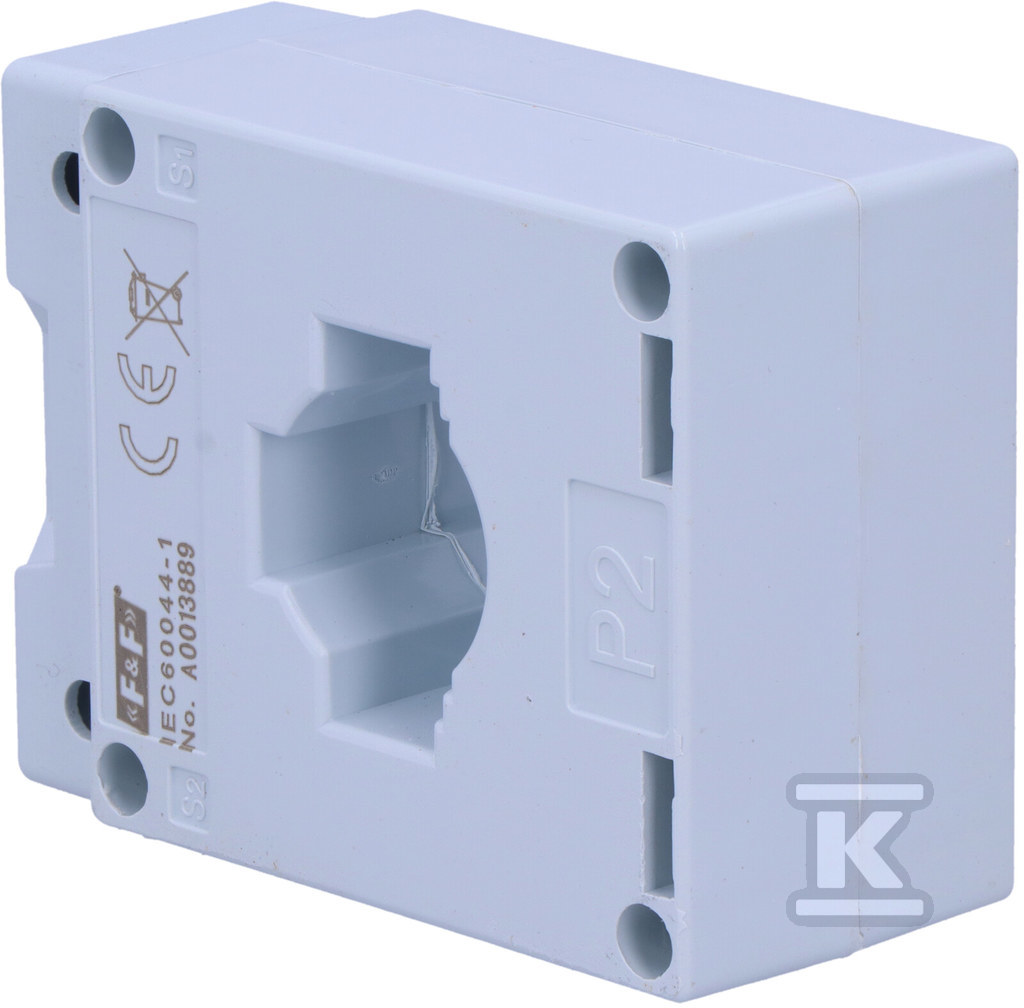

Сквозной трансформатор тока с отверстием диаметром 22 мм позволяет безопасно и удобно измерять ток без необходимости прерывания цепи. Благодаря этому он идеально подходит для модернизации существующих установок и новых проектов. Использование винтового соединения на вторичной обмотке обеспечивает надежное и долговечное соединение проводов. Трансформатор тока предназначен для монтажа на панели или шине, что облегчает его интеграцию с различными системами. Его компактные размеры (61 x 81 x 34 мм) позволяют устанавливать его даже в ограниченном пространстве.

Ключевые особенности и преимущества

• Высокая точность: Класс точности 0,5 обеспечивает достоверные результаты измерений, что важно для правильной работы систем мониторинга и защиты.
• Безопасность: Изоляция, выдерживающая напряжение пробоя 3 кВ/1 мин, защищает от поражения электрическим током и обеспечивает безопасную работу устройства.
• Универсальность: Возможность монтажа в вертикальном или горизонтальном положении повышает гибкость установки.
• Долговечность: Изготовление из высококачественных материалов гарантирует длительную и надежную работу в широком диапазоне температур (-5°C до +40°C).
• Соответствие нормам: Соответствует требованиям нормы IEC 60044-1, что подтверждает его качество и безопасность.
• Коэффициент перегрузки FS 5: Позволяет кратковременно нагружать трансформатор без повреждения, что полезно при запуске устройств с большим пусковым током.
• Номинальная мощность 2.5 VA: Обеспечивает достаточную мощность для подключения измерительных и защитных устройств.
• Приспособлен к различным сечениям проводов: Отверстие размером 30x10 мм и диаметром 22 мм позволяет адаптировать его к различным приложениям.

Трансформатор тока TI-150-5 характеризуется номинальным первичным током на уровне 150 A, а вторичным 5 A. Его номинальная вторичная кажущаяся мощность составляет 2.5 VA, а класс точности - 0,5. Диаметр отверстия составляет 22 мм, а коэффициент перегрузки FS - 5.

Трансформатор тока TI-150-5 - это надежное решение для всех, кто нуждается в точном и надежном измерении тока в своей электрической установке. Его универсальность и простота монтажа делают его идеальным выбором как для профессионалов, так и для домашних пользователей.
