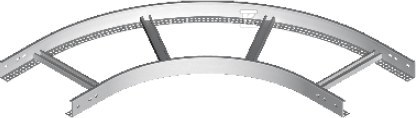

Кут 90° LDP/LDOP300H60 466830

Зміна напрямку траси кабельної

Кут драбини 90° LDP/LDOP300H60 N є елементом несучої системи для кабельних інсталяцій, призначений для зміни напрямку прокладання траси. Виготовлений зі сталі, забезпечує міцну та безпечну опору для кабелів і дротів. Товщина листового металу 1,5 мм гарантує міцність і стійкість до механічних навантажень. Кут дуги регулюється, що полегшує адаптацію до конкретних потреб інсталяції.

Цей елемент особливо важливий у місцях, де кабельна траса повинна бути прокладена під прямим кутом – наприклад, при оминанні перешкод або вході до технічних приміщень. Уможливлює плавний перехід кабелів без надмірного напруження та ризику пошкоджень.

Конструкція та монтаж

Цей кут призначений для кабельного лотка шириною 300 мм і висотою 60 мм. Для правильного монтажу потрібні з'єднувачі LDCH… та гвинти SGKM8x14 або SGM8x14 (4 штуки з'єднувачів і 16 комплектів гвинтів). Варто пам'ятати, що при замовленні фітингів необхідно вказати символ драбини, щоб підібрати відповідні щаблі та кріплення кабелів. Доступні три типи щаблів:

• A – щабель драбини DK… з відповідним кріпленням UKZ…
• B – щабель драбини DF… або DU… з відповідним кріпленням UK…
• C – універсальний щабель драбини DUV… з відповідними кріпленнями UKZ… і UK….

Безпека та відповідність нормам

Продукт відповідає функції E-90, що означає, що забезпечує підтримку працездатності пристроїв у будівлі протягом щонайменше 90 хвилин у разі пожежі. Це ключове для систем пожежної сигналізації, сповіщення про пожежу та евакуаційного освітлення. Сталь, використана у виробництві, може бути поставлена в різних варіантах обробки: сталь оцинкована методом Сендзіміра PN-EN 10346:2015-09 (S), сталь оцинкована методом занурення PN-EN ISO 1461:2023-02 (F) або нержавіюча сталь (E), а також з можливістю фарбування в стандартній палітрі RAL (L).
