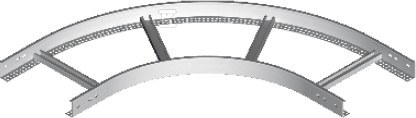

Кут 90° LDP/LDOP100H60 466810

Зміна напрямку траси кабельної з дотриманням безпеки

Кут драбини 90° LDP/LDOP100H60 – це елемент кабельної системи, який дозволяє плавно змінювати напрямок прокладання кабельних трас. Виготовлений зі сталі товщиною 1,5 мм, забезпечує міцність і довговічність конструкції. Кут нахилу регулюється, що забезпечує гнучкість під час монтажу. Призначений для кабельного лотка шириною 100 мм і висотою 60 мм, є невід'ємною частиною комплексної системи BAKS.

Конструкція та застосування

Цей кут драбини розроблений з урахуванням вимогливих електричних інсталяцій. Відповідає нормі E90, що означає здатність підтримувати працездатність пристроїв у будівлі протягом щонайменше 90 хвилин у разі пожежі. Це ключове для протипожежних систем – пожежної сигналізації, оповіщення та евакуаційного освітлення, особливо в будівлях, обладнаних водяними спринклерами. Виконання з оцинкованої сталі методом Сендзіміра (PN-EN 10346:2015-09) гарантує стійкість до корозії та тривалий термін експлуатації. Доступні також версії, виготовлені з нержавіючої сталі або з лакофарбовим покриттям RAL на замовлення.

Монтаж і сумісність

Для правильного монтажу кута необхідні з'єднувачі LDCH... та гвинти SGKM8x14 або SGM8x14 (по 4 штуки з'єднувачів і 16 комплектів гвинтів). При замовленні фітингів необхідно враховувати символ драбини, щоб підібрати відповідні щаблі та кабельні кріплення. Доступні три типи щаблів:

• A: щабель драбини DK... з кріпленням UKZ...
• B: щабель драбини DF... або DU... з кріпленням UK...
• C: універсальний щабель драбини DUV... з кріпленнями UKZ... і UK....

Вибір відповідного комплекту забезпечує повну сумісність і оптимальну роботу всієї системи.
