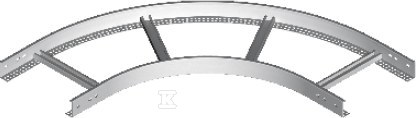

Кут 90° LDP/LDOP200H60 466820

Підключення та зміна напрямку траси кабельної лінії

Цей кут драбини 90° є ключовим елементом системи трас кабельних ліній, що дозволяє змінити напрямок прокладання проводів. Виготовлений зі сталі, забезпечує міцну та довговічну конструкцію, ідеальну як для професійних монтажників, так і для кінцевих користувачів. Товщина листового металу 1,5 мм гарантує міцність та стійкість до механічних пошкоджень.

Конструкція та застосування

Цей кут призначений для використання в електричних установках, де потрібна зміна напрямку траси кабельної лінії під кутом 90 градусів. Завдяки регульованому куту, його можна адаптувати до специфічних умов монтажу. Продукт відповідає функції E-90 – що означає, що забезпечує підтримку працездатності пристроїв у будівлі протягом щонайменше 90 хвилин у разі пожежі. Це особливо важливо для систем пожежної сигналізації, сповіщення про пожежу та евакуаційного освітлення, що живиться від спринклерних систем.

Матеріали та монтаж

Кут доступний у різних матеріалах: сталь оцинкована методом Сендзіміра (S), сталь оцинкована методом занурення (F) або нержавіюча сталь (E). Для монтажу кута потрібні з'єднувачі LDCH… та гвинти SGKM8x14 або SGM8x14 (4 штуки з'єднувачів та 16 комплектів гвинтів). При виборі фітингів необхідно враховувати символ драбини, щоб підібрати відповідні щаблі та кріплення кабелів – доступні щаблі типу A (DK…) з кріпленнями UKZ…, B (DF… або DU…) з кріпленнями UK… та C (DUV…) з кріпленнями UKZ… та UK….
