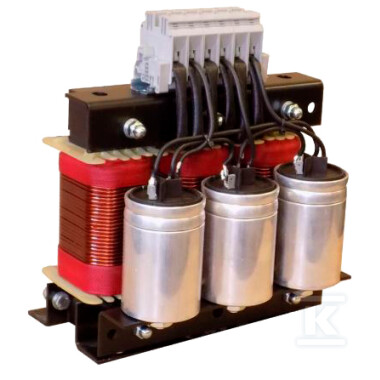

Вихідний синусоїдальний трифазний фільтр для інвертора потужністю 22 кВт SinECO-22/42 SINECO-22/42

Синусоїдальний фільтр для інверторів – захист і продуктивність приводу

Цей трифазний синусоїдальний фільтр потужністю 22 кВт розроблено для роботи з частотними перетворювачами, покращуючи якість живлення двигуна та продовжуючи термін його служби. Його завданням є відновлення синусоїдальної форми вихідної напруги інвертора, що має ключове значення для правильної роботи обладнання. Цей фільтр не тільки захищає двигун, але й оптимізує його роботу, зменшуючи втрати енергії та шум.

Застосування та переваги

Синусоїдальні фільтри знаходять застосування в приводних системах, що живляться від інверторів напруги. Їх монтаж особливо важливий в установках, де потрібна висока якість живлення, а двигуни схильні до пошкоджень, спричинених гармонічними струмами. Завдяки застосуванню цього фільтра:

• Обмежена деградація ізоляції: Фільтр зменшує негативний вплив гармонік на ізоляцію двигуна та проводів, запобігаючи аваріям.
• Зменшені втрати енергії: Покращення форми хвилі напруги перекладається на менші втрати в двигуні та економію енергії.
• Редукція шуму: Синусоїдальний фільтр сприяє тихішій роботі двигуна.
• Відвантаження інвертора: Усунення ємнісних струмів зменшує навантаження на інвертор, збільшуючи його надійність.
• Відповідність нормам: Параметри фільтра відповідають вимогам європейських норм PN-EN 60076-6 та PN-EN 61558-2-20, забезпечуючи безпеку та відповідність правилам.

Конструкція та параметри роботи

Фільтр розроблено для роботи в стандартних промислових умовах. Виготовлений з високоякісних матеріалів, включаючи мідні обмотки, що гарантує надійність і довговічність. Дроселі, що є ключовим елементом фільтра, виготовлені за технологією багатощілинної конструкції, що мінімізує втрати енергії. Фільтр пристосований до напруги мережі живлення 400V (з толерантністю +10%) та частоти 50Hz. Призначений для роботи при частоті ключування понад 4 кГц та має захист від перевантаження (110% протягом 60 хвилин та 150% протягом 60 секунд). Падіння напруги не перевищує 10% номінального значення (Un), а коефіцієнт вмісту гармонік ThdU підтримується нижче 5%. Тестові напруги проводяться при напрузі 3kV / 50Hz / 60s. Пристрій може працювати при температурі навколишнього середовища до 40°C і має клас ізоляції T40F (155°C). Ступінь захисту – IP00 (опціонально IP23; IP44; IP54). Монтаж здійснюється за допомогою гвинтів через кутники.
