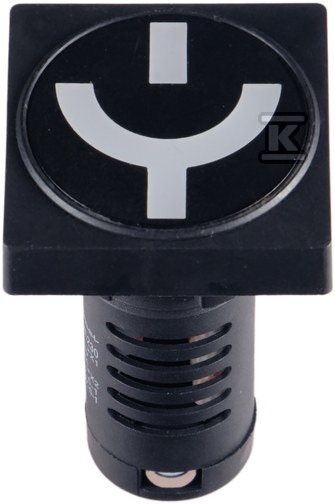

Індикатор положення вимикача 24 V AC/DC PK22-WPW\24

Індикатор положення вимикача 24 V AC/DC

Цей індикатор положення, призначений для монтажу в отвір діаметром 22 мм, служить для точного визначення стану вимикачів, роз'єднувачів та від'єднувачів. Він є ідеальним рішенням для синоптичних таблиць у розподільчих пристроях, де візуалізація стану обладнання має ключове значення. Завдяки використанню світлодіодів (LED) у двох кольорах – червоному та зеленому – забезпечує швидку та інтуїтивно зрозумілу інформацію про положення контрольованого елемента.

Застосування та функціональність

Індикатор дозволяє легко візуалізувати стан вимикача, що особливо важливо в системах моніторингу та контролю. Його невеликі габарити дозволяють монтувати його в обмеженому просторі, а міцна конструкція гарантує надійну роботу. Пристрій живиться від напруги 24 V AC/DC, що робить його сумісним з більшістю стандартних електричних установок.

Монтаж та підключення

Монтаж індикатора простий та інтуїтивно зрозумілий – достатньо розмістити його в отворі діаметром 22 мм. У комплекті є квадратна накладка, яку можна демонтувати, щоб адаптувати індикатор до круглого отвору. Підключення живлення відбувається за допомогою клем:

• X0 – спільний (маса)
• X1 – колір червоний (напруга)
• X2 – колір зелений (напруга)

Міцність та безпека

Індикатор характеризується високим ступенем захисту IP54, що означає стійкість до проникнення твердих тіл та бризок води. Він може працювати в широкому діапазоні температур навколишнього середовища, від -25°C до +70°C. Номінальна робоча напруга становить 24 V AC/DC, а напруга ізоляції – 250 V. Переріз приєднувальних проводів повинен становити від 0,5 до 1,5 мм².
