Покажчик положення 24 V AC/DC PK22-WP\24

Індикатор положення – прецизне сигналізування стану пристрою

Індикатор положення PK22-WP\24 – це надійний пристрій, що служить для візуальної сигналізації стану перемикачів, роз’єднувачів та від’єднувачів. Ідеально підходить для синоптичних таблиць розподільних щитів, забезпечуючи швидку та інтуїтивно зрозумілу інформацію про положення контрольованого елемента. Його компактні розміри та універсальне живлення роблять його рішенням, придатним як для професійних монтажників, так і для кінцевих користувачів.

Будова та застосування

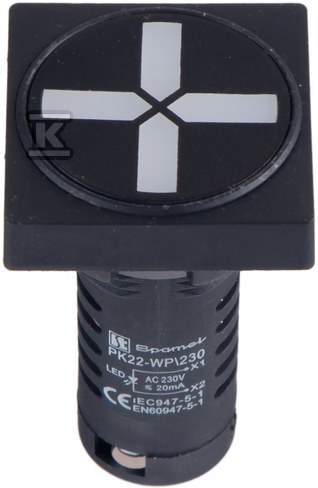

Індикатор використовує світлодіоди (LED) для зображення стану вимикача у формі двох перпендикулярних балок. Доступні кольори – червоний та зелений – дозволяють легко розрізняти різні стани. Пристрій призначений для монтажу в отвір діаметром 22 мм і постачається з квадратною накладкою, яку можна демонтувати для отримання круглого профілю. Завдяки цьому індикатор можна адаптувати до різних типів пультних панелей керування. Сигналізація стану за допомогою індикатора дозволяє швидко ідентифікувати проблеми та мінімізує ризик помилкових операцій.

Ключові характеристики та переваги

• Універсальне живлення AC/DC 24V: Забезпечує гнучкість встановлення та сумісність з різними системами живлення.
• Висока читабельність: Яскраві світлодіоди забезпечують чітку сигналізацію навіть у складних умовах освітлення.
• Компактні розміри: Дозволяють монтаж у місцях з обмеженим простором.
• Ступінь захисту IP54: Захищає від доступу твердих тіл та бризок води, що гарантує надійну роботу в промислових умовах.
• Легкий монтаж: Завдяки стандартному діаметру отвору (22 мм) та докладеній накладці, встановлення є простим та швидким.
• Міцна конструкція: Забезпечує довготривалу та безвідмовну роботу в широкому діапазоні температур навколишнього середовища (-25°C до +70°C).
• Безпека: Номінальна ізоляційна напруга Ui становить 250V, що забезпечує відповідний захист від ураження електричним струмом.

Технічні дані

Індикатор PK22-WP\24 був розроблений з урахуванням вимогливих промислових застосувань. Переріз приєднувальних проводів становить від 0,5 до 1,5 мм², що дозволяє підключити проводи різної товщини. Пристрій відповідає нормам безпеки та якості, що підтверджує його надійність та довговічність. Живлення підключається до клем: X0 (спільний/маса), X1 (червоний – напруга), X2 (зелений – напруга).
