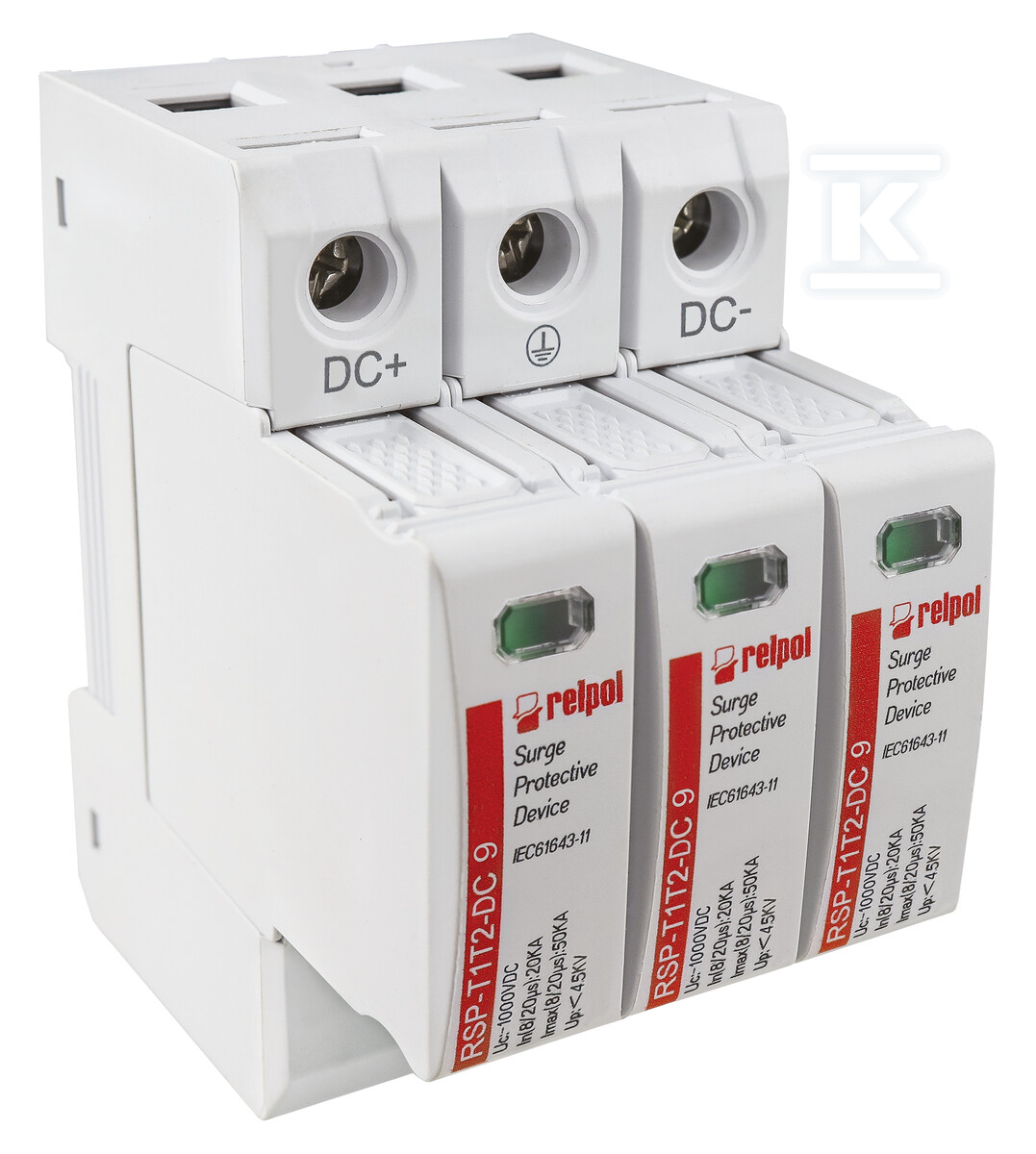

Обмежувач перенапруги типу T1+T2, 3 полюси, 1000 V DC, Iimp: 9kA (10/350), Imax: 50kA, In: 20kA (8/20) RSP-T1T2-DC 9/3P 2617144

Захист DC-інсталяцій – надійність та безпека

Цей триполюсний обмежувач перенапруги серії RSP-T1T2-DC розроблено для захисту інсталяцій постійного струму (DC) від наслідків атмосферних розрядів та перенапруг. Клас захисту T1+T2 забезпечує комплексний захист, поєднуючи в собі характеристики обмежувача першого та другого ступеня. Це рішення ідеальне як для монтажників, так і для кінцевих користувачів, які цінують безпеку та довготривалу роботу системи.

Будова та застосування

Обмежувач цей знаходить застосування в інсталяціях фотоелектричних систем, системах безперебійного живлення та інших додатках DC, що вимагають високого рівня захисту від перенапруг. Монтаж на шині 35 мм полегшує інтеграцію з існуючою електричною інфраструктурою. Використання варисторів MOV (metal oxide varistor) з високою енергією забезпечує ефективне придушення перенапруг, а вбудовані термічні розмикачі підвищують безпеку використання. Модульна конструкція дозволяє легко замінити у разі поломки.

Ключові параметри та переваги

• Висока ефективність захисту: Піковий струм Iimp на рівні 9kA (10/350) та максимальний струм розряду Imax 50kA гарантують захист навіть від сильних перенапруг.
• Універсальність: Призначений для роботи з постійною напругою 1000V DC, що робить його сумісним з більшістю сучасних фотоелектричних систем та систем DC.
• Відповідність нормам: Забезпечує відповідність чинним нормам IEC 61643-31:2018, що підтверджує його якість та безпеку.
• Міцна конструкція: Виконаний з високоякісних матеріалів, стійких до атмосферних та механічних пошкоджень.
• Швидка реакція: Час спрацювання менше 100 ns мінімізує ризик пошкодження підключених пристроїв.
• Індикатор стану: Вбудований оптичний індикатор інформує про стан обмежувача, полегшуючи діагностику та обслуговування.
• Широкий діапазон робочих температур: Можливість роботи при температурі від -40°C до +80°C (при паралельному підключенні) забезпечує надійність у різних умовах навколишнього середовища.

Максимальна робоча напруга постійного струму на рівні 1000V DC забезпечує сумісність з більшістю фотоелектричних інсталяцій. Номінальний струм розряду становить 20kA (8/20 μs), а максимальний струм розряду – 50kA (8/20 μs). Піковий струм Iimp становить 9 kA (10/350 μs), а рівень захисту Up – 4,5 kV. Обмежувач цей може працювати в широкому діапазоні температур від -40°C до +80°C (при паралельному підключенні) або -40°C до +60°C (при послідовному підключенні), а допустимий переріз проводів, що приєднуються до затискачів, становить 35 mm² (одножильний) або 50 mm² (багатожильний).

Обмежувач перенапруги RSP-T1T2-DC 9/3P – це інвестиція в безпеку та надійність вашої DC-інсталяції – як для професіоналів, так і для кінцевих користувачів.
