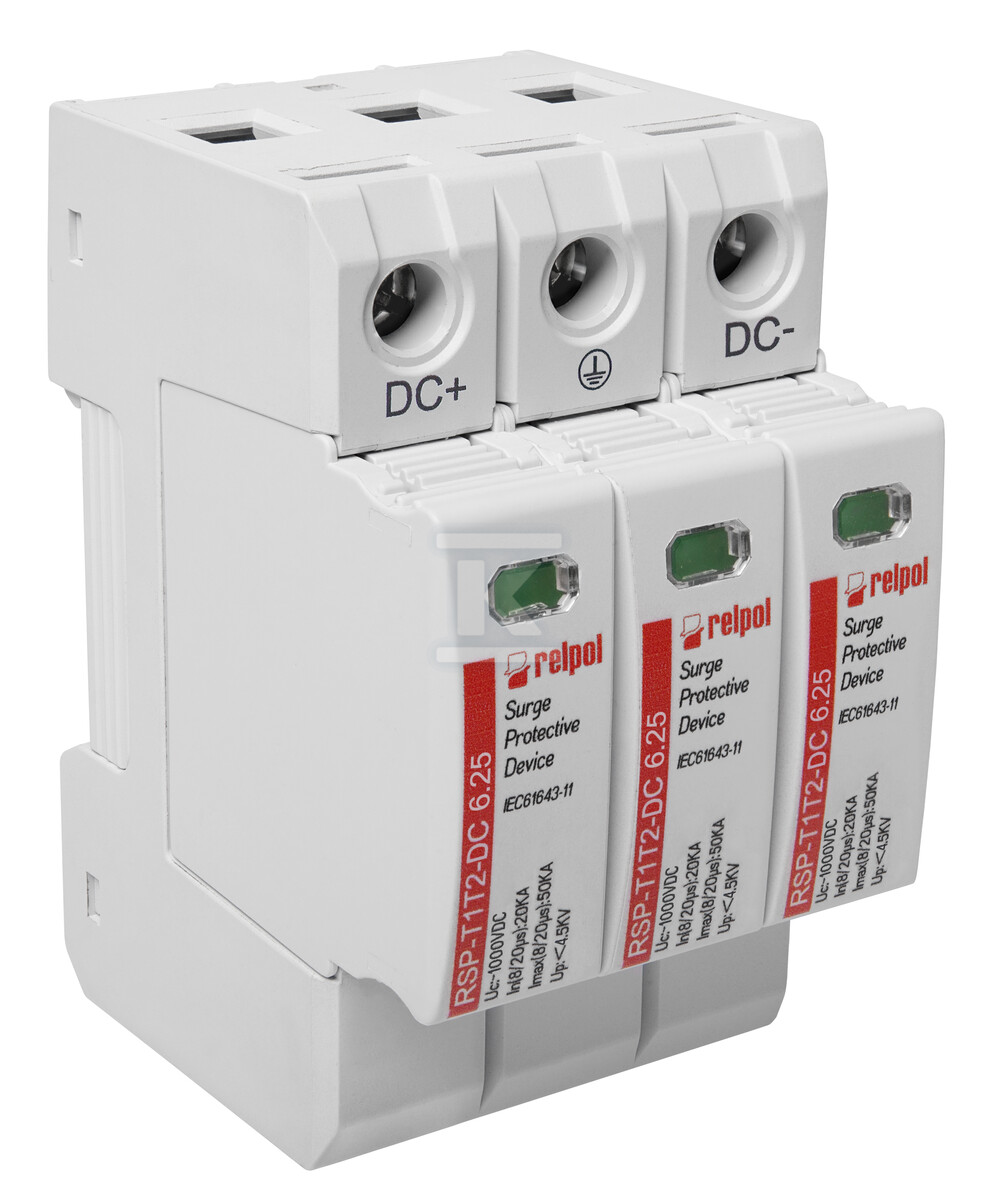

Обмежувач перенапруги типу T1+T2, 3 полюси, 1000 V DC, Iimp: 9kA (10/350), Imax: 50kA, In: 20kA (8/20) RSP-T1T2-DC 6.25/3P 2617145

Захист DC-інсталяцій – надійність і безпека

Цей триполюсний обмежувач перенапруги серії RSP-T1T2-DC розроблено для захисту інсталяцій постійного струму (DC) від наслідків атмосферних розрядів і перенапруг. Це ключовий елемент, що забезпечує безпеку пристроїв та інсталяцій, особливо в фотоелектричних системах, де стабільність напруги має критичне значення. Конструкція, заснована на варисторах MOV, гарантує швидку реакцію та ефективне придушення перешкод.

Функціональність і застосування

Цей обмежувач поєднує в собі характеристики захистів типу T1 і T2, що означає, що він забезпечує захист як від прямих ударів блискавки (T1), так і від перенапруг, що виникають внаслідок індукованих перешкод (T2). Завдяки цьому він є комплексним рішенням для захисту DC-інсталяцій. Ідеально підходить для головної розподільної шафи, де він монтується для захисту всієї інсталяції. Способи захисту (+)-PE, (-)-PE, (+)-(-) дають гнучкість у конфігурації системи.

Ключові параметри та переваги

• Висока ефективність: Піковий струм Iimp на рівні 9kA (10/350 µs) та максимальний струм розряду Imax 50kA гарантують ефективний захист навіть при сильних перенапругах.
• Робоча напруга: Максимальна робоча напруга Uc 1000V DC робить його ідеальним рішенням для фотоелектричних інсталяцій з високою напругою.
• Номінальний струм розряду: In 20kA (8/20 µs) забезпечує стійкість до частих, але менш інтенсивних перенапруг.
• Швидка реакція: Час спрацювання менше 100 ns мінімізує ризик пошкодження підключених пристроїв.
• Монтаж: Модульна конструкція дозволяє легко монтувати на DIN-шині 35 mm.
• Безпека: Обладнаний термічними розмикачами та індикаторами несправностей, що полегшує діагностику та обслуговування.
• Універсальність: Підходить для використання в системах TT-, TN-S та TN-C-S.

Максимальна робоча напруга становить 1000 V DC, номінальний струм розряду (8/20 μs) – 20 kA, а максимальний струм розряду (8/20 μs) досягає 50 kA. Піковий струм (10/350 μs) становить 9 kA, а рівень захисту Up – до 4,5 kV. Для підключення можна використовувати провідники перерізом до 35 mm² (одножильні) або 50 mm² (багатожильні).

Цей обмежувач відповідає нормі IEC 61643-31:2018, що підтверджує його високу якість і надійність. Обираючи цей продукт, ви інвестуєте в довготривалий захист своєї електричної інсталяції.
