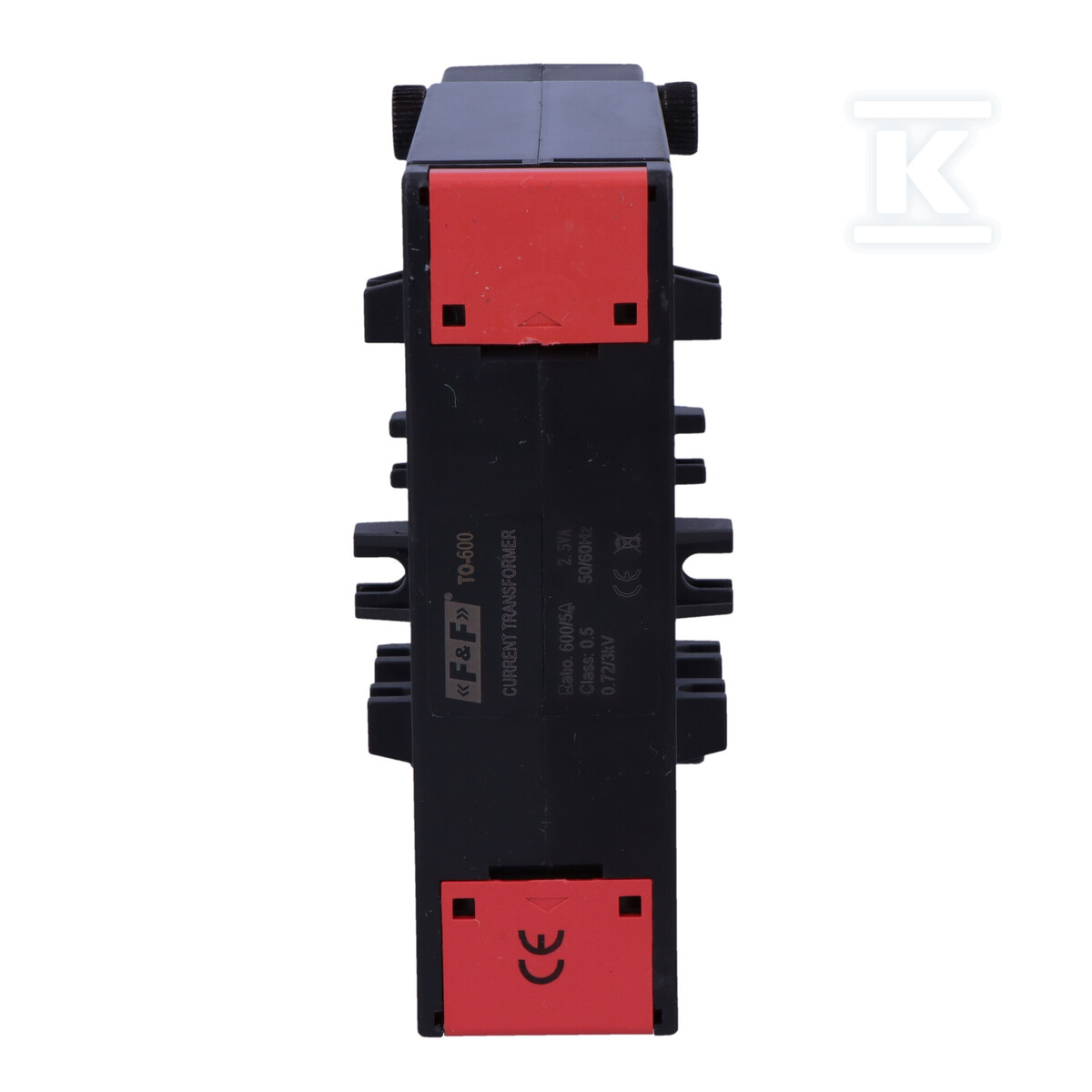

Трансформатор струму з роз'ємним сердечником 600-5A клас 0,5 TO-600-5

Трансформатор тока с разъемным сердечником – точные измерения и защита

Трансформатор тока TO-600-5 – это надежное устройство, предназначенное для безопасного и точного измерения тока в электрических цепях. Конструкция с разъемным сердечником позволяет монтировать его без необходимости прерывания цепи, что значительно облегчает установку и обслуживание. Это ключевое решение как для профессиональных установщиков, так и для конечных пользователей, которые ценят удобство и минимизацию простоев.

Характеристики и применение

Трансформатор TO-600-5 предназначен для работы с измерительными и защитными устройствами, преобразуя высокие токи (до 600A) в значения, безопасные для этих устройств (5A). Благодаря классу точности 0,5 обеспечивает точные показания, что важно в приложениях, требующих высокой надежности измерений. Использование трансформатора с разъемным сердечником особенно полезно в существующих установках, где доступ к проводам ограничен. Устройство находит применение в электрических щитах, шкафах управления и системах мониторинга потребления энергии.

Ключевые особенности и преимущества

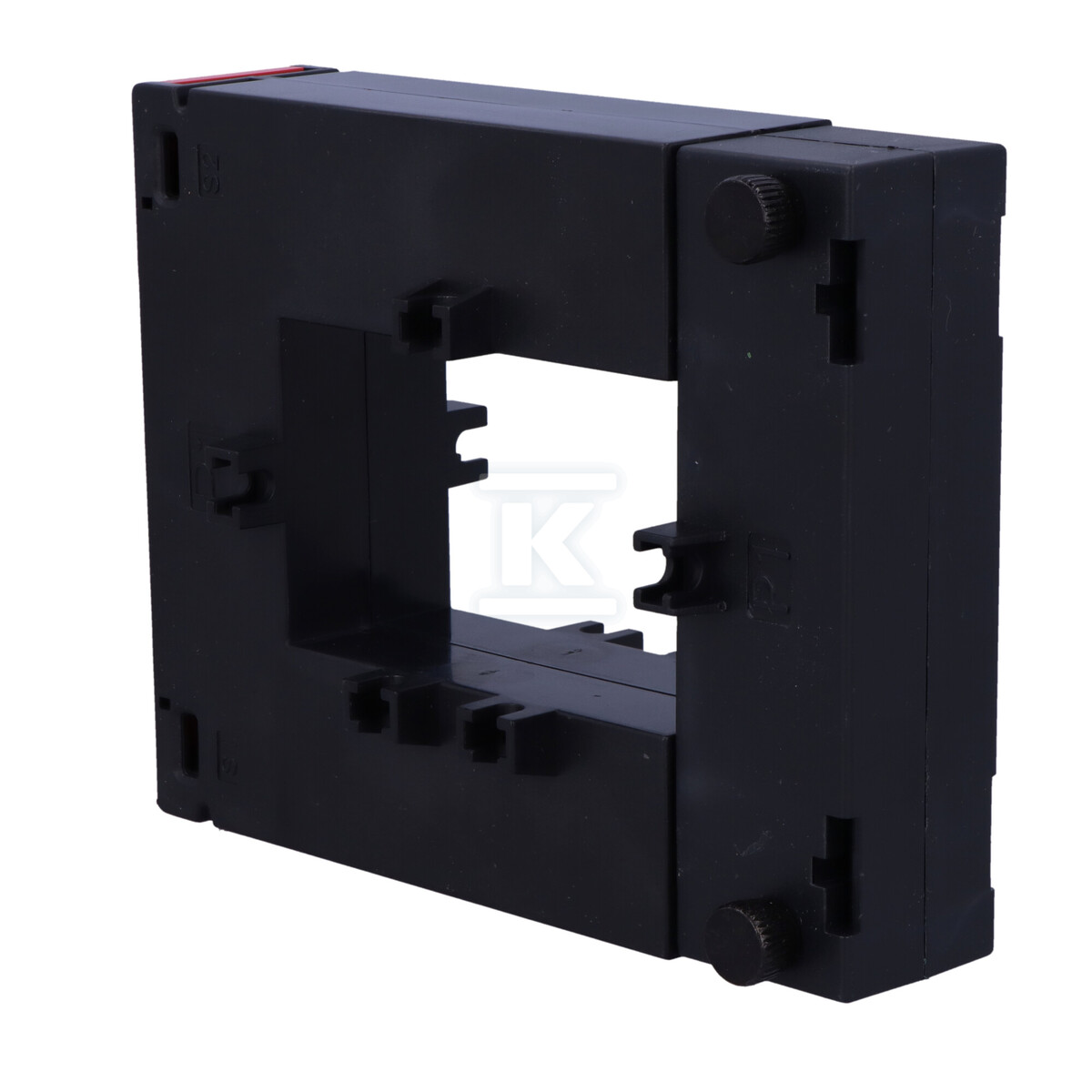

• Разъемный сердечник: Позволяет монтировать на провод под напряжением без необходимости его отключения – экономия времени и минимизация риска простоев.

• Высокая точность (класс 0,5): Обеспечивает точные измерения тока, что критически важно для правильной работы систем защиты и измерения.

• Номинальный первичный ток 600A: Позволяет использовать в цепях с высоким током.

• Номинальный вторичный ток 5A: Стандартное значение, обеспечивающее легкое подключение к большинству измерителей и реле.

• Номинальная мощность 2,5 VA: Подходит для типичных измерительных и защитных приложений.

• Безопасность: Имеет защиту от прикосновения, минимизирующую риск поражения электрическим током во время эксплуатации.

• Прочная конструкция: Изготовлена из высококачественных материалов, обеспечивающих долговечность и надежность работы в различных условиях окружающей среды (температура эксплуатации -15°C до +50°C).

• Соответствие стандарту IEC 60044-1: Гарантия соответствия международным стандартам безопасности и качества.

• Винтовое соединение 4 мм²: Обеспечивает легкое и надежное соединение вторичных проводов.

Передаточное число составляет 600/5, а класс точности – 0,5. Номинальная мощность устройства – 2,5 VA, номинальный первичный ток – 600A, а вторичный – 5A.

Помните о необходимости соблюдения особой осторожности при работе с устройствами под напряжением! Рекомендуется использовать соответствующие средства индивидуальной защиты и соблюдать правила электробезопасности. Заземление клеммы S2 рекомендуется для обеспечения правильной работы и безопасности системы. Не отсоединяйте вторичную цепь во время работы трансформатора – это может привести к возникновению опасного напряжения!
