Трансформатор струму з рознімним сердечником 200-5A клас 0,5 TO-200-5

Струмовий трансформатор з роз'ємним сердечником – точні вимірювання струму

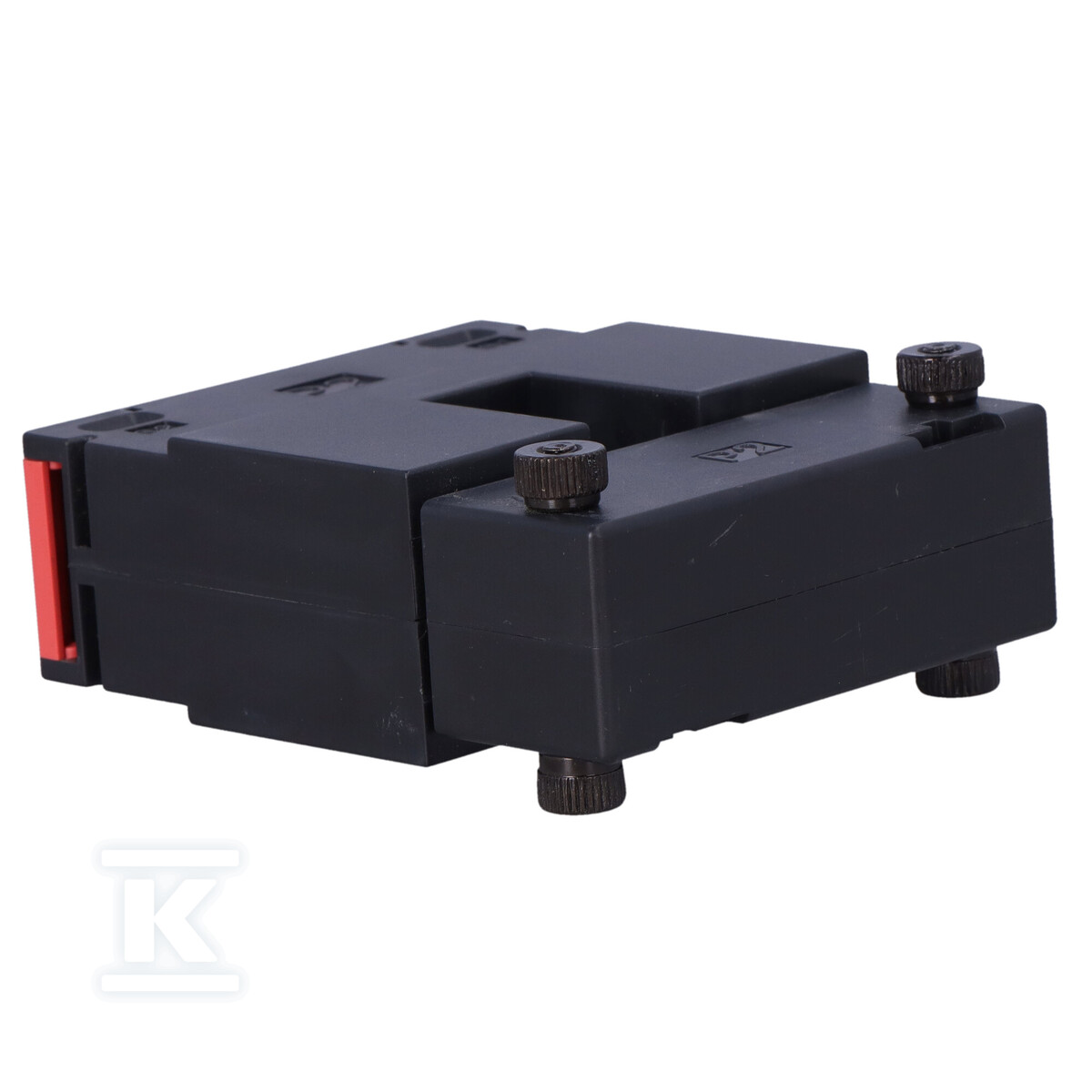

Цей струмовий трансформатор з роз'ємним сердечником є надійним інструментом для вимірювання та моніторингу сили струму в електричних установках. Модель TO-200-5 з передаточним числом 200/5A та класом точності 0,5 забезпечує точні та достовірні результати, що є ключовим як для професійних монтажників, так і для кінцевих користувачів. Конструкція з роз'ємним сердечником полегшує монтаж і демонтаж без необхідності від'єднання ланцюга.

Ключові особливості та застосування

Струмовий трансформатор TO-200-5 призначений для співпраці з вимірювальними приладами, системами моніторингу енергії та захисними пристроями. Його основним завданням є перетворення великих первинних струмів на менші вторинні значення, безпечні для вимірювальної апаратури. Клас точності 0,5 гарантує мінімальні втрати сигналу та високу точність вимірювань. Номінальний первинний струм становить 200A, а вторинний 5A. Потужність трансформатора становить 1.5 VA.

Монтаж та безпека

Монтаж трансформатора простий та інтуїтивно зрозумілий – призначений для монтажу на панелі у вертикальному або горизонтальному положенні. Висота отвору становить 32 мм, а ширина 21 мм, що забезпечує сумісність з більшістю стандартних установок. Гвинтові клеми S1/S2 (4 мм²) дозволяють забезпечити надійне та довговічне з'єднання з вторинним ланцюгом. Важливо дотримуватися правил безпеки: рекомендується заземлити клему S2 та уникати роз'єднання вторинного ланцюга під час роботи трансформатора через можливість виникнення високої напруги. Коефіцієнт безпеки FS менше 5 додатково підвищує рівень захисту.

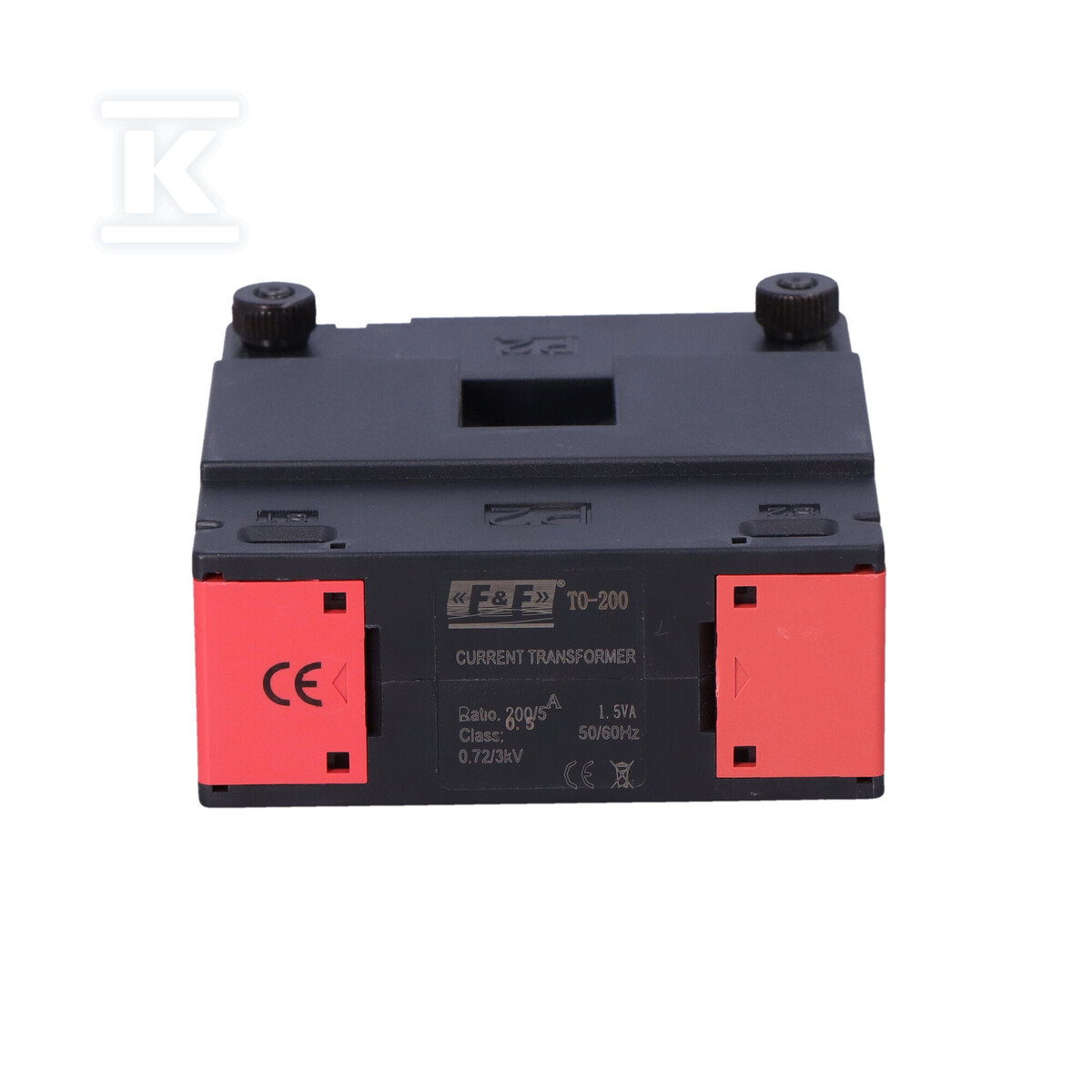

Трансформатор характеризується передаточним числом 200/5A та класом точності 0,5. Номінальний первинний струм становить 200 A, а номінальний вторинний струм – 5 A. Номінальна вторинна видима потужність становить 1.5 VA, висота отвору – 32 мм, а ширина отвору – 21 мм. Підключення вторинного ланцюга здійснюється через гвинтове з'єднання перерізом 4 мм².

Трансформатор відповідає вимогам норми IEC 60044-1, що підтверджує його якість та відповідність чинним стандартам. Температура роботи знаходиться в межах від -15°C до +50°C, що дозволяє використовувати його в різних умовах навколишнього середовища. Вага пристрою становить 0,78 кг, що полегшує його транспортування та монтаж.
