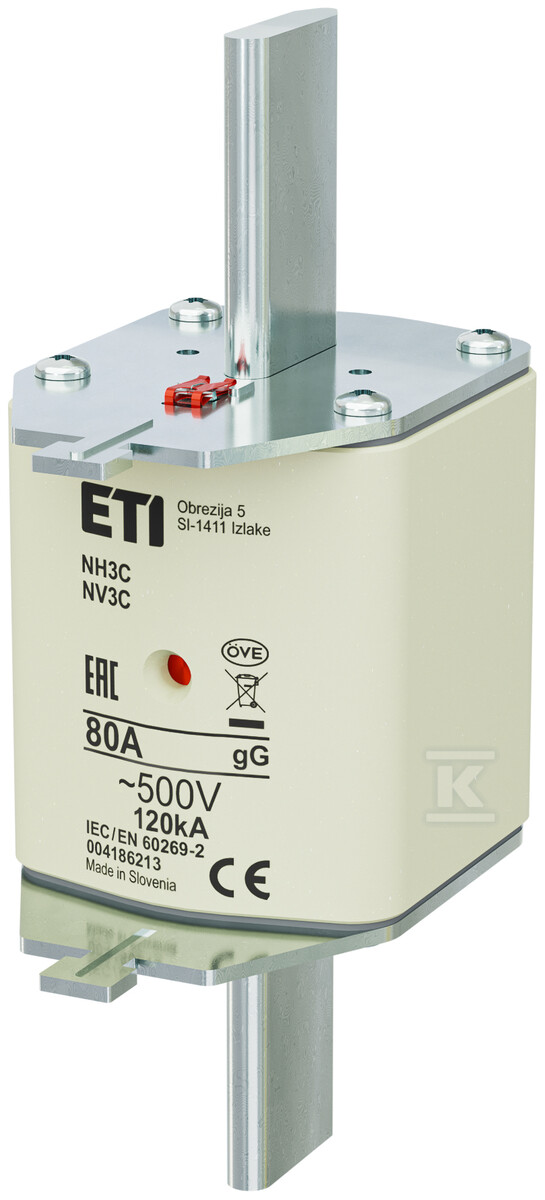

Вставка запобіжника - NH3C gG 80A/500V - з уповільненим спрацюванням 004186213

Безпека встановлення та обладнання – плавкі вставки NH

Плавкі ножові вставки NH є надійним елементом захисту електроенергетичних установок від наслідків коротких замикань та перевантажень. Конструкція та параметри цих вставок, зокрема модель NH3C gG 80A/500V, відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх високу якість та ефективність.

Вставка NH3C gG 80A/500V – це компонент, призначений для загального захисту (gG), що забезпечує захист провідників від перевантажень та коротких замикань. Її уповільнена характеристика дозволяє короткочасні перевантаження без непотрібного вимкнення ланцюга – що особливо важливо при запуску обладнання з двигунами або іншими навантаженнями з великим пусковим струмом. Номінальний струм 80A при напрузі 500V AC робить цю вставку придатною для широкого спектру промислових та комерційних установок.

Конструкція та особливості:

• Міцність та довговічність: Корпус вставки виготовлений зі стеатиту – матеріалу з високою термічною стабільністю, а ножові контакти покриті сріблом, що забезпечує відмінну провідність та стійкість до корозії.
• Висока здатність вимкнення: Вставка заповнена кварцовим піском спеціальної грануляції, що гарантує високу здатність вимкнення короткого замикання (120 кА) та стабільність електричних параметрів.
• Подвійний індикатор спрацювання: Обладнана комбінованим (подвійним) індикатором спрацювання – червоне око на керамічному корпусі та пружна бляшка на верхній кришці – дозволяє швидко та легко ідентифікувати перегорілу вставку. Додатково, індикатор на верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5 для віддаленої сигналізації стану.
• Безпека використання: Доступні ізольовані тримачі (NH…/I…) забезпечують додатковий захист від контакту з частинами під напругою під час заміни вставки.
• Відповідність нормам: Відповідає вимогам норм IEC 60269-1 та IEC 60269-2, що підтверджує її безпеку та надійність.

Варто звернути увагу на важливі параметри, такі як інтеграл Joule вимкнення (85000 A²s) та інтеграл Joule переддуговий (8000 A²s), які свідчать про здатність до поглинання енергії під час короткого замикання. Втрати потужності, що становлять 6,5W, вказують на енергоефективність пристрою під час нормальної роботи. Ця вставка є ідеальним рішенням як для професійних монтажників, так і для кінцевих користувачів, які шукають надійний захист електричної установки.
