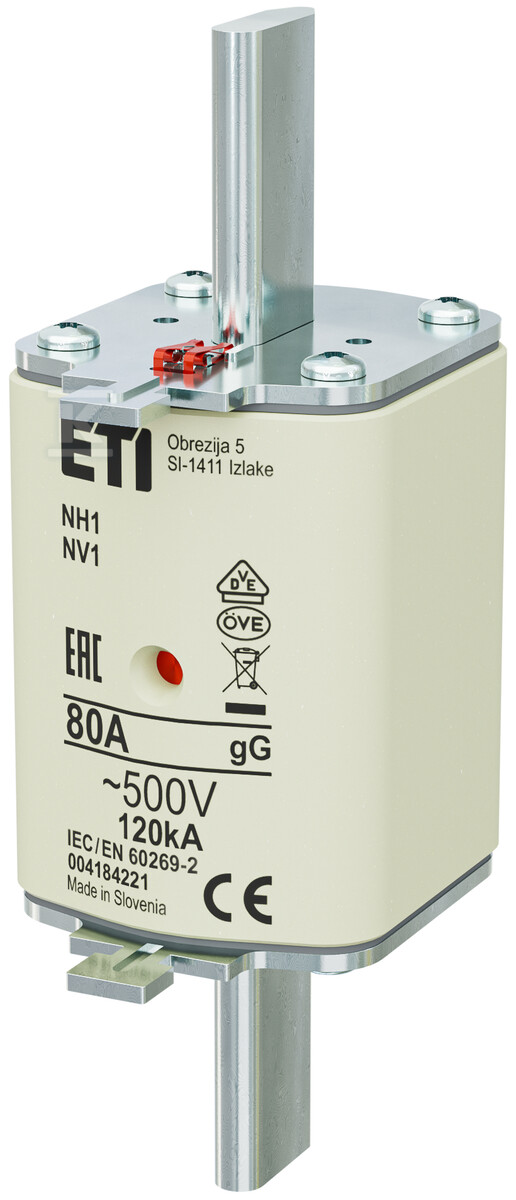

Вставка запобіжника - NH1 gG 80A/500V - з затримкою 004184221

Запобіжник вставний NH1 gG 80A/500V – надійна захист інсталяції

Вставка плавкого типу ножового типу NH1 gG 80A/500V є елементом захисту електроенергетичних інсталяцій від наслідків перевантажень і коротких замикань. Це перевірений компонент, вироблений в ЄС, що забезпечує високу надійність роботи. Призначений для промислового застосування, відповідає вимогам норм PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636.

Конструкція та застосування

Вставка плавкого типу NH1 gG характеризується міцною конструкцією. Корпус виготовлений з міцного стеатиту, а ножові контакти покриті сріблом – що гарантує термічну стабільність і мінімізує ризик корозії. Вставка заповнена кварцовим піском спеціальної грануляції, що впливає на високу здатність відключення коротких замикань. Номінальний струм 80A при напрузі 500V AC робить її придатною для захисту провідників середньої пропускної здатності. Характеристика gG (загального призначення) забезпечує захист як від перевантажень, так і від коротких замикань.

Переваги та вигоди для монтажника та користувача

• Подвійний індикатор спрацювання: Поєднання індикатора на верхній кришці та в центральній частині керамічного корпусу полегшує швидку ідентифікацію перегорілого запобіжника – як візуально з основи, так і з роз'єднувача запобіжників. Це заощаджує час під час діагностики та заміни.
• Висока здатність відключення короткого замикання (120kA): Забезпечує ефективний захист інсталяції від пошкоджень, спричинених раптовими стрибками струму.
• Виконання з високоякісних матеріалів: Стеатитовий корпус і посріблені контакти гарантують довготривалу та безвідмовну роботу у важких промислових умовах.
• Відповідність нормам: Відповідність вимогам норм IEC 60269-1 та IEC 60269-2 підтверджує безпеку та якість продукту.
• Універсальне застосування: Ідеально підходить для захисту провідників в промислових інсталяціях, будівлях громадського призначення та інших об'єктах, що вимагають надійного захисту від короткого замикання та перевантаження.
• Індикатор сумісний з віддаленою сигналізацією: Індикатор на верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5, що дозволяє здійснювати віддалену сигналізацію спрацювання плавкої вставки – важливо для систем моніторингу та автоматики.

Додаткова інформація

Вставка плавкого типу NH1 gG 80A/500V має сповільнену характеристику, що означає, що дозволяє короткочасне перевищення номінального струму без спрацювання – корисне, наприклад, під час запуску електричних двигунів з великим пусковим струмом. Завдяки цьому мінімізується ризик непотрібного відключення ланцюга під час нормальної роботи пристроїв. Повна енергія перед дугою становить 8000 A²s, а загальна здатність відключення становить аж 85000 A²s, що свідчить про високу енергоефективність цього компонента.
