Обмежувач перенапруги SPCT2-280/4 167596

Захист від перенапруги в електричній установці

Обмежувач перенапруги SPCT2-280/4 від Eaton є ключовим елементом захисту електричних установок від наслідків як прямих, так і непрямих атмосферних розрядів, а також від перенапруг комутації. Пристрій ефективно знижує напругу, захищаючи підключені пристрої від пошкоджень і потенційних аварій. Монтаж обмежувача особливо важливий у житлових, комерційних та промислових будівлях, де захист від перенапруги перекладається на безпеку та безперервність роботи установки.

Характеристики та застосування

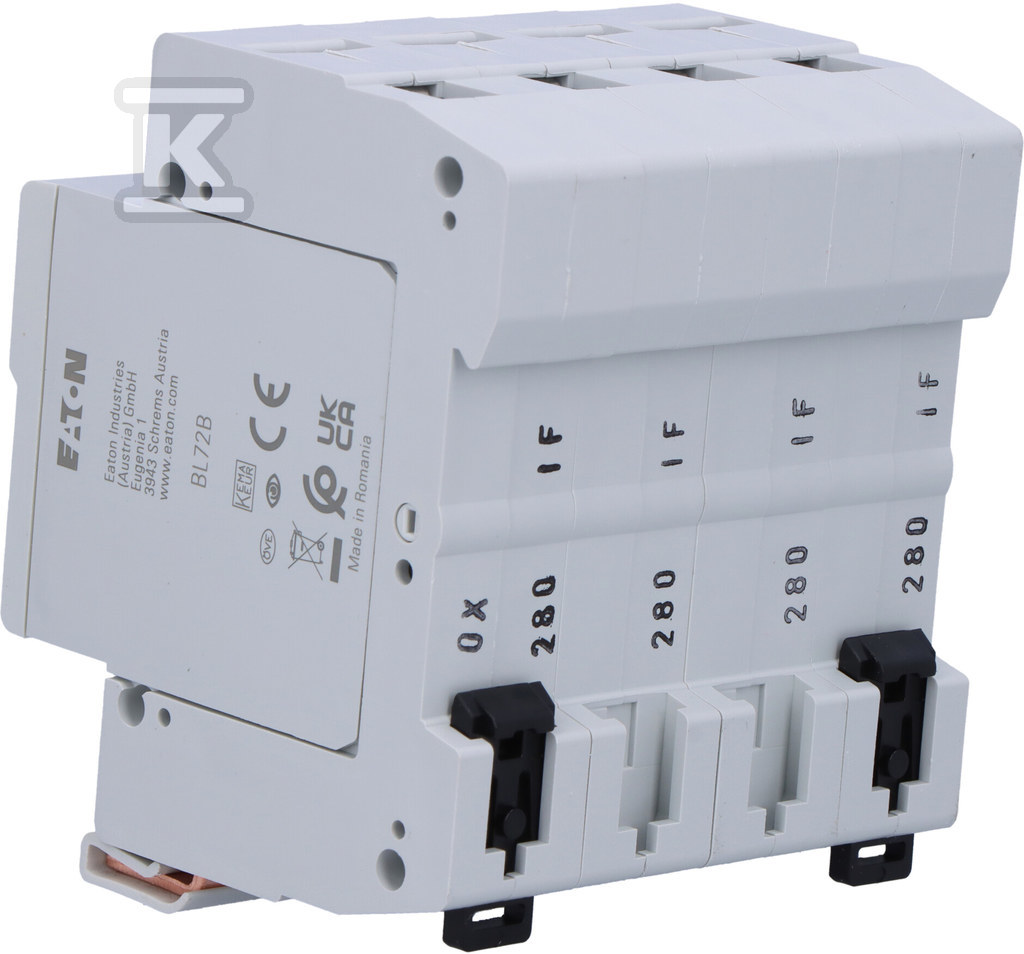

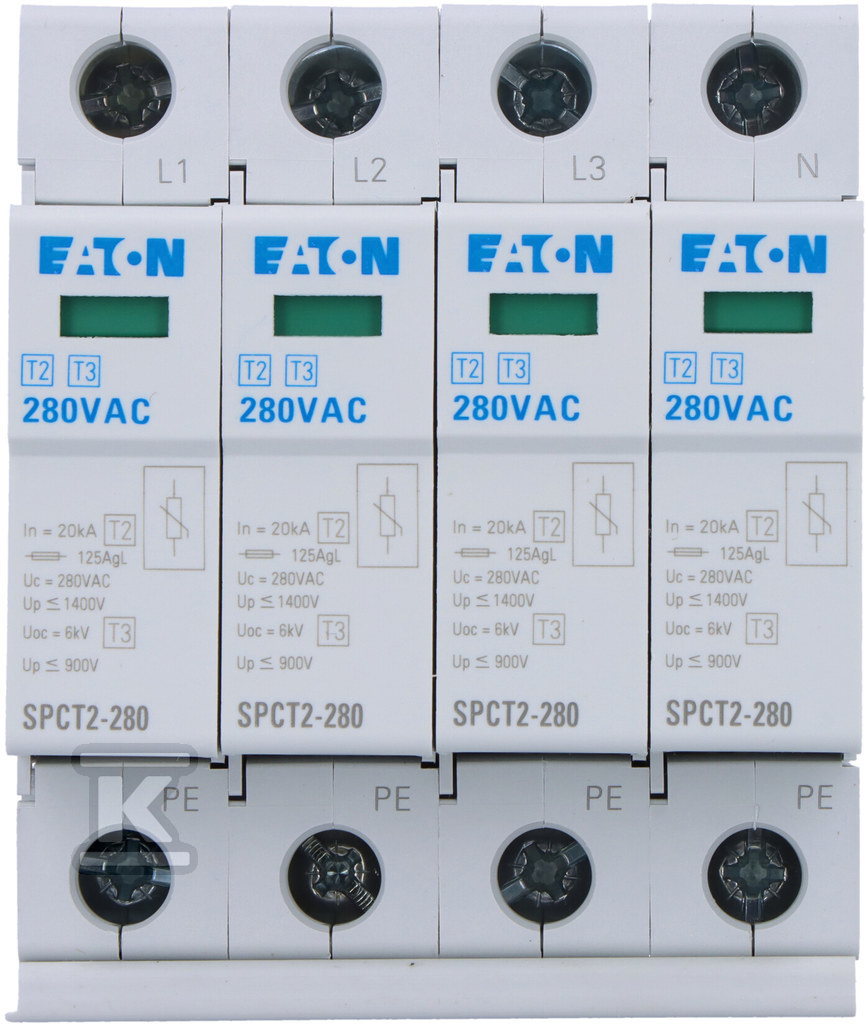

Обмежувач SPCT2-280/4 – це 4-полюсний пристрій, призначений для монтажу на DIN-шині TH-35 мм. Його конструкція, заснована на варисторах, забезпечує швидку реакцію на збільшення напруги, знижуючи її до безпечного рівня для приймачів. Він має оптичну сигналізацію стану роботи – зелений колір означає правильну роботу, а червоний інформує про необхідність заміни вкладу. Пристрій відповідає стандарту IEC 61643‑1+A1 для захисту класу I+II і знаходить застосування в станціях заряджання електромобілів, акумуляторних накопичувачах енергії, інверторах фотоелектричних систем з боку AC, а також теплових насосах. Це універсальне рішення для 3-фазних приймачів, які потребують сильного, але чутливого захисту.

Ключові параметри та переваги

Обмежувач характеризується номінальною напругою AC 280 В, що забезпечує сумісність з більшістю стандартних електричних установок. Його максимальна здатність до поглинання енергії під час перенапруг становить 40 кА (максимальний струм розряду (8/20)), а номінальний струм розряду (8/20) становить 20 кА, забезпечуючи ефективний захист від частих перенапруг. Рівень захисту на рівні 1.4 кВ мінімізує ризик пошкодження підключених пристроїв. Оптична сигналізація полегшує швидку ідентифікацію пошкодженого вкладу та необхідність його заміни, а монтаж на DIN-шині забезпечує легкий і швидкий монтаж у розподільному щиті. Сумісність з різними мережевими системами (TN, TN-S, TN-C-S та іншими) підвищує гнучкість застосування, а можливість підключення провідників перерізом до 35 мм² (гнучких) і 25 мм² (жорстких) забезпечує широкий спектр застосувань.

Обмежувач SPCT2-280/4 є додатковим шаром захисту, який зазвичай монтується в підрозподільних щитах за основними обмежувачами типу 1. Його присутність мінімізує ризик пошкоджень, спричинених перенапругами, забезпечуючи стабільну та безпечну роботу електричної установки. Варто пам'ятати про регулярну перевірку стану вкладок і їх заміну за потреби, що гарантує постійний захист від наслідків непередбачених подій.
