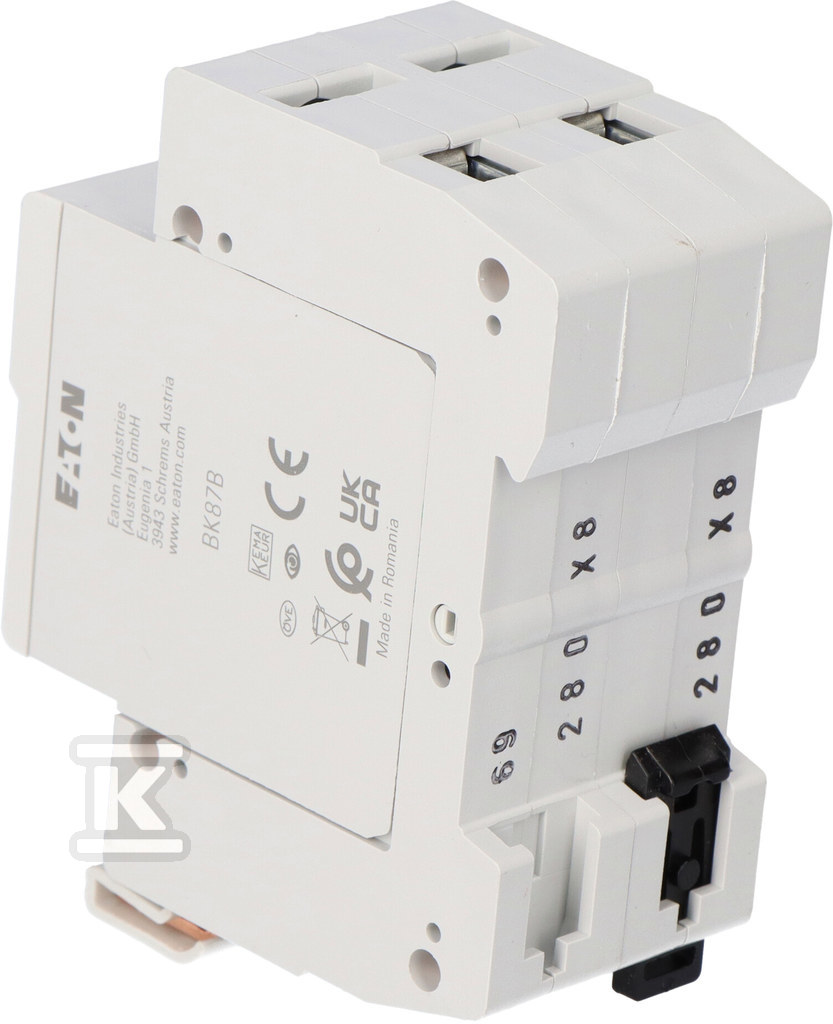

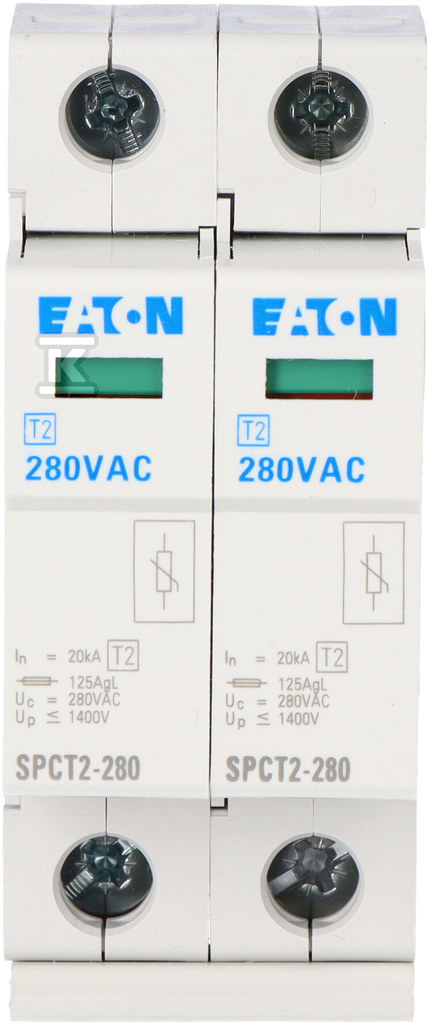

Обмежувач перенапруги SPCT2-280/2 167594

Захист електричної установки – обмежувач перенапруги SPCT2-280/2

Обмежувач перенапруги SPCT2-280/2 від Eaton – це надійний пристрій, який ефективно захищає електричні установки від наслідків перенапруги, як тих, що викликані атмосферними розрядами, так і від перешкод у мережі. Це ключовий елемент захисту для будинків, комерційних та промислових будівель, що забезпечує безпеку обладнання та безперервність живлення. Встановлення обмежувача в підрозподільчому щиті, за основними обмежувачами типу 1, є додатковим рівнем захисту.

Характеристики та застосування

Пристрій призначений для монтажу на DIN-рейку TH-35 мм і характеризується компактною конструкцією – займає лише 2 модулі. Обмежувач SPCT2-280/2 є типу 2 (клас C), що означає, що він забезпечує захист від комутаційних перенапруг та непрямих атмосферних розрядів. Оптична сигналізація інформує про можливе пошкодження варисторного вкладу, полегшуючи швидку реакцію та заміну. Завдяки цьому можна уникнути простоїв в роботі установки.

Цей обмежувач знаходить широке застосування в:

• станціях зарядки електромобілів,
• акумуляторних накопичувачах енергії,
• інверторах фотоелектричних систем з боку AC,
• теплових насосах,
• трифазних приймачах, що вимагають сильного, але чутливого захисту.

Параметри та переваги

Ця модель обмежувача характеризується номінальним імпульсним струмом пікового значення 20 кА та максимальним імпульсним струмом на рівні 40 кА. Його найвища робоча напруга AC становить 280 В, а рівень захисту – 1.4 кВ. Можливість підключення провідників перерізом до 25 мм² (одно-/багатожильних) або 35 мм² (гнучких) забезпечує сумісність з різними типами установок. Пристрій призначений для роботи в мережах TN та TN-S та інших мережевих системах. Відсутність струму витоку додатково підвищує безпеку використання.

Варто звернути увагу на кілька ключових переваг:

• Ефективний захист: Захищає ланцюг від перевантаження та короткого замикання – як і більшість вимикачів у цьому класі.
• Змінні вклади: Дозволяють швидко реагувати у разі пошкодження варистора та мінімізують час простою установки.
• Оптична сигналізація: Дозволяє легко оцінити технічний стан пристрою без необхідності демонтажу.
• Легкий монтаж: Швидкий монтаж на DIN-рейку TH-35 мм полегшує встановлення та обслуговування.
• Універсальність: Сумісність з різними типами провідників та мережевими системами розширює сферу застосування.

Номінальний імпульсний струм (8/20) становить 20 кА, а максимальний імпульсний струм (8/20) досягає значення 40 кА. Найвища робоча напруга AC становить 280 В, а рівень захисту – 1.4 кВ. Тип обмежувача – T2 (клас C), а спосіб монтажу – DIN-рейка TH-35 мм.
