Обмежувач перенапруги SPCT2-280/3 167595

Захист електричної установки та обладнання

Обмежувач перенапруги SPCT2-280/3 від Eaton є ключовим елементом захисту електричних установок від наслідків перенапруг, як тих, що викликані атмосферними розрядами, так і комутаційними операціями. Пристрій ефективно знижує напругу до безпечного рівня, захищаючи підключені приймачі. Це особливо важливо в сучасних установках, де чутлива електроніка стає все більш поширеною.

Застосування та переваги

Цей трифазний обмежувач типу 2 (T2) з робочою напругою 280V знаходить широке застосування в різних областях, зокрема:

• Станції заряджання електромобілів – забезпечуючи безпечну роботу пристроїв та захищаючи їх від пошкоджень.
• Акумуляторні накопичувачі енергії – захищаючи акумуляторні системи від перенапруг.
• Інвертори фотоелектричних систем на стороні AC – захищаючи інвертори та забезпечуючи безперервність виробництва енергії.
• Теплові насоси – захищаючи дороге обладнання від аварій, спричинених перенапругами.
• Трифазні приймачі, які потребують сильного, але чутливого захисту – забезпечуючи надійний захист для різноманітного обладнання.

Конструкція та монтаж

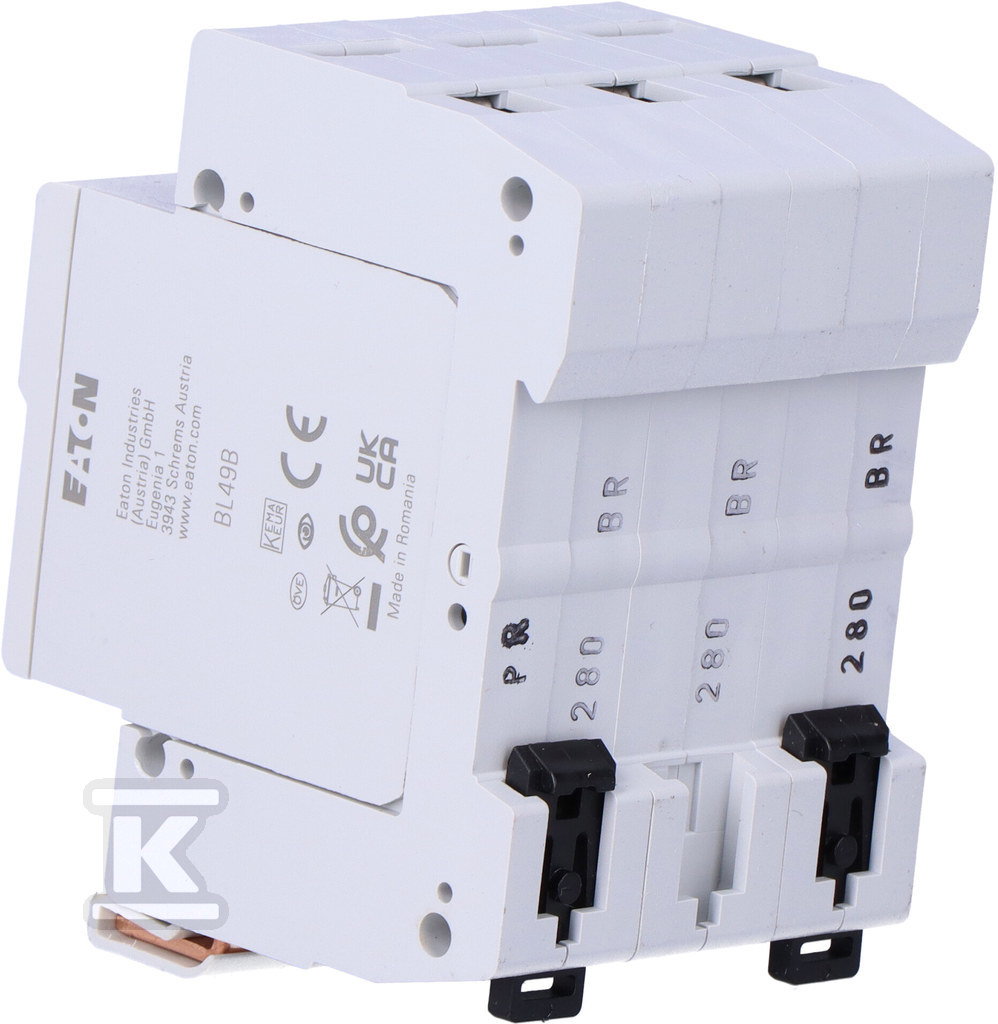

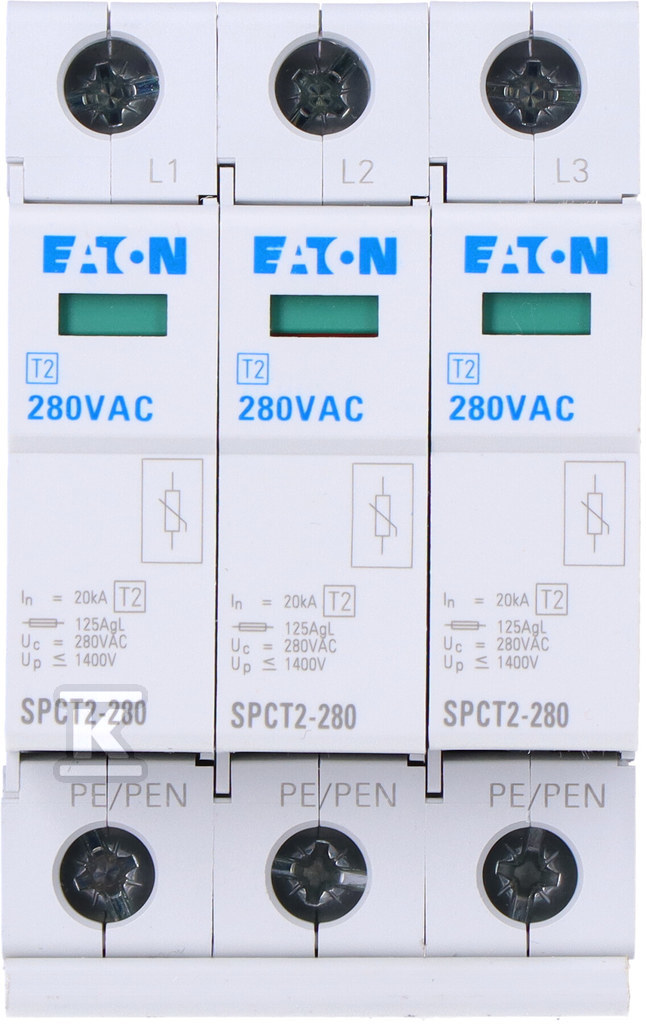

Обмежувач SPCT2-280/3 монтується на стандартній монтажній шині DIN TH-35 мм і займає 3 модулі. Він має оптичний індикатор стану, який інформує про необхідність заміни вкладу (червоний колір означає пошкодження, а зелений – правильну роботу). Пружинні та шинні клеми полегшують підключення провідників перерізом до 35 мм² (гнучких) або 25 мм² (одно-/багатожильних). Максимальний захист від перевантаження по струму в послідовному з'єднанні становить 125A. Пристрій має рівень захисту 1.4 кВ та ступінь захисту IP20.

Відповідність нормам та безпека

Обмежувач SPCT2-280/3 відповідає вимогам норми IEC 61643‑1+A1 для захисту класу I+II та стандарту EN 61643‑11 (тип T1+T2). Він призначений для роботи в мережевих системах TN, TN-S та TN-C, а також в інших мережевих системах. Максимальний імпульсний струм (8/20) становить аж 40 кА, а номінальний імпульсний струм - пікове значення (8/20) - 20 кА, що гарантує ефективний захист від сильних перенапруг. Завдяки цьому забезпечується підвищена безпека електричної установки та підключеного до неї обладнання.
