Циркуляційний насос Wilo-VeroLine-IPL 65/120-0,37/4 2129204

Одноступеневий центробежний насос для систем центрального опалення та кондиціонування

Серія VeroLine-IPL — це одноступеневі центробежні насоси з сухим ротором, розроблені для роботи в системах опалення, охолодження та кондиціонування. Конструкція типу Inline дозволяє монтувати насос безпосередньо на трубопровід — без додаткових кронштейнів чи фундаментів.

Модель IPL 65/120-0,37/4 оснащена трифазним двигуном потужністю 0,37 kW (1450 об./хв), фланцевими з'єднаннями DN 65 та корпусом, виготовленим із сірого чавуну GG 25 (GJL-250). Максимальний робочий тиск становить 10 bar (спеціальна версія до 16 bar на замовлення), а діапазон температур перекачуваної рідини становить від −20 °C до +120 °C. Температура навколишнього середовища може становити від −15 до +40 °C.

Номінальна витрата при оптимальному ККД (BEP) становить 24,1 m³/h, а максимальна досягає 41,82 m³/h. Максимальний напір становить 4,55 m.

Матеріали та корозійна стійкість

Корпус насоса та патрубки покриті катафорезним покриттям — це електрохімічний процес, що забезпечує рівномірний захист навіть у важкодоступних місцях лиття.

Робоче колесо виготовлене з пластику, армованого скловолокном (PP-GF), що зменшує явище кавітації та дозволяє тривалу роботу з опалювальною водою та водно-гліколевими сумішами (до приблизно 40% об'єму гліколю). Вал насоса виготовлений із нержавіючої сталі, а механічне ущільнення типу AQ1EGG працює незалежно від напрямку обертання.

Електричні та експлуатаційні параметри

Трифазний двигун, що живиться напругою 3~400 V, 50 Hz, при повному навантаженні споживає номінальний струм 1,06 A. Коефіцієнт потужності cos φ становить 0,71, а ККД двигуна при номінальному навантаженні — 76,1%. Клас ізоляції F дозволяє працювати при температурі навколишнього середовища до +40 °C.

Ступінь захисту корпусу становить IP55, що означає пилонепроникність та захист від струменя води з будь-якого напрямку.

Фланці мають заводські вимірювальні отвори R 1/8 для підключення манометрів.

Застосування, регулювання та умови роботи

Насос призначений для:

• води систем опалення (згідно з VDI 2035),
• охолоджувальної та холодної води,
• водно-гліколевих сумішей,
• систем HVAC.

Для спеціальних середовищ доступні версії з іншими матеріалами ущільнення — необхідно проконсультуватися з технічним відділом Wilo.

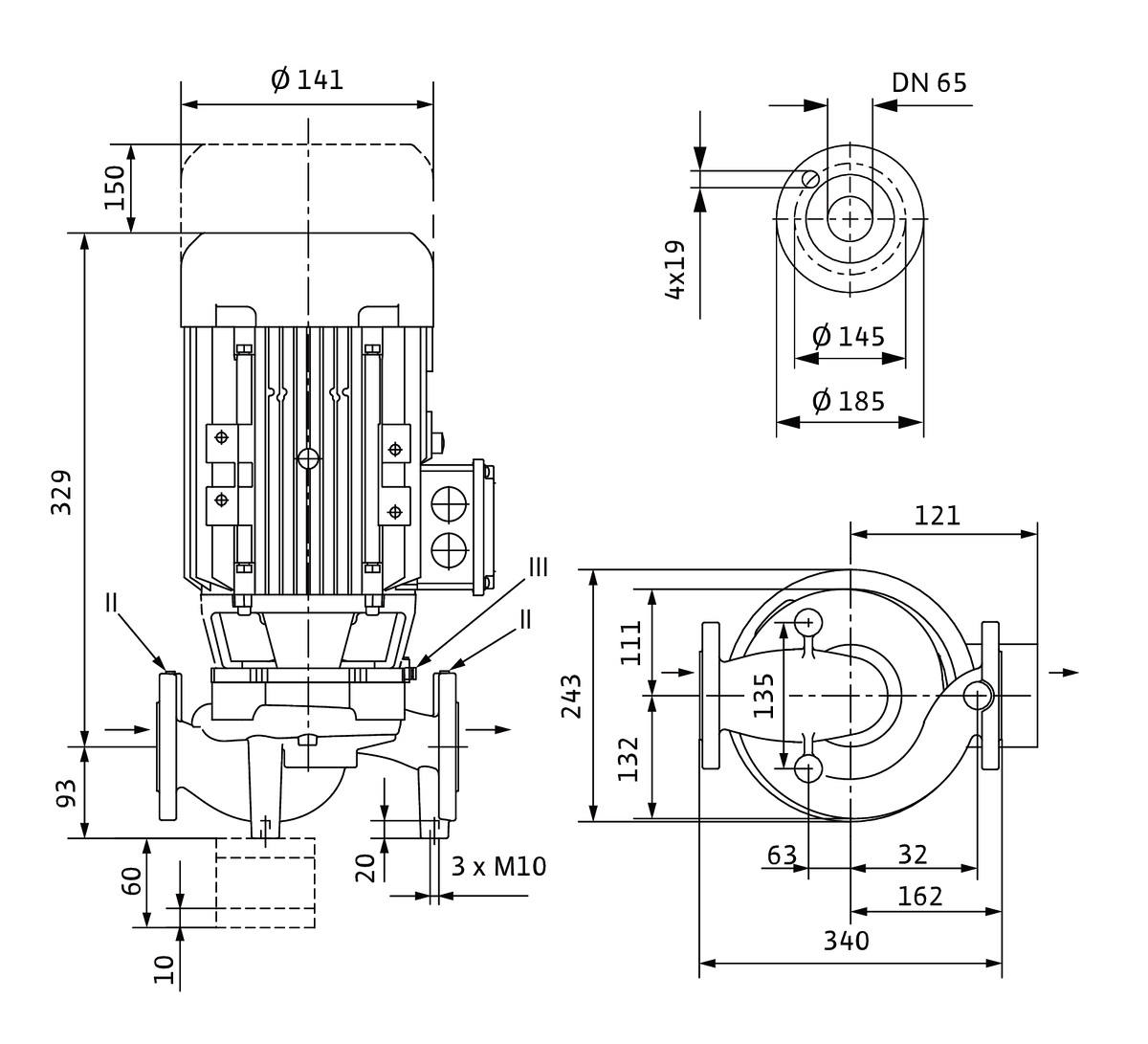

Для насосів, що використовуються як заміна старих моделей IPn або IPL попередніх поколінь, виробник вказує монтажну довжину 340 mm як розмір для відповідності — новий насос підходить без модифікації трубопроводів.

Стандартна модель працює зі сталою швидкістю обертання. Для інсталяцій, що потребують плавного регулювання продуктивності, Wilo пропонує регулятори серії Wilo-Smart Controller (SC) — електронні контролери з LCD-дисплеєм та автоматичним перемиканням пікових насосів. Також доступні частотні перетворювачі EFC та датчики різниці тисків для керування режимами dp-c або dp-v.

Рівень звукової потужності становить 56 dB(A), а звукового тиску на відстані 1 метра — 41 dB(A). Показник мінімальної енергоефективності MEI ≥ 0,4 відповідає вимогам директиви ErP щодо екодизайну водяних насосів.
