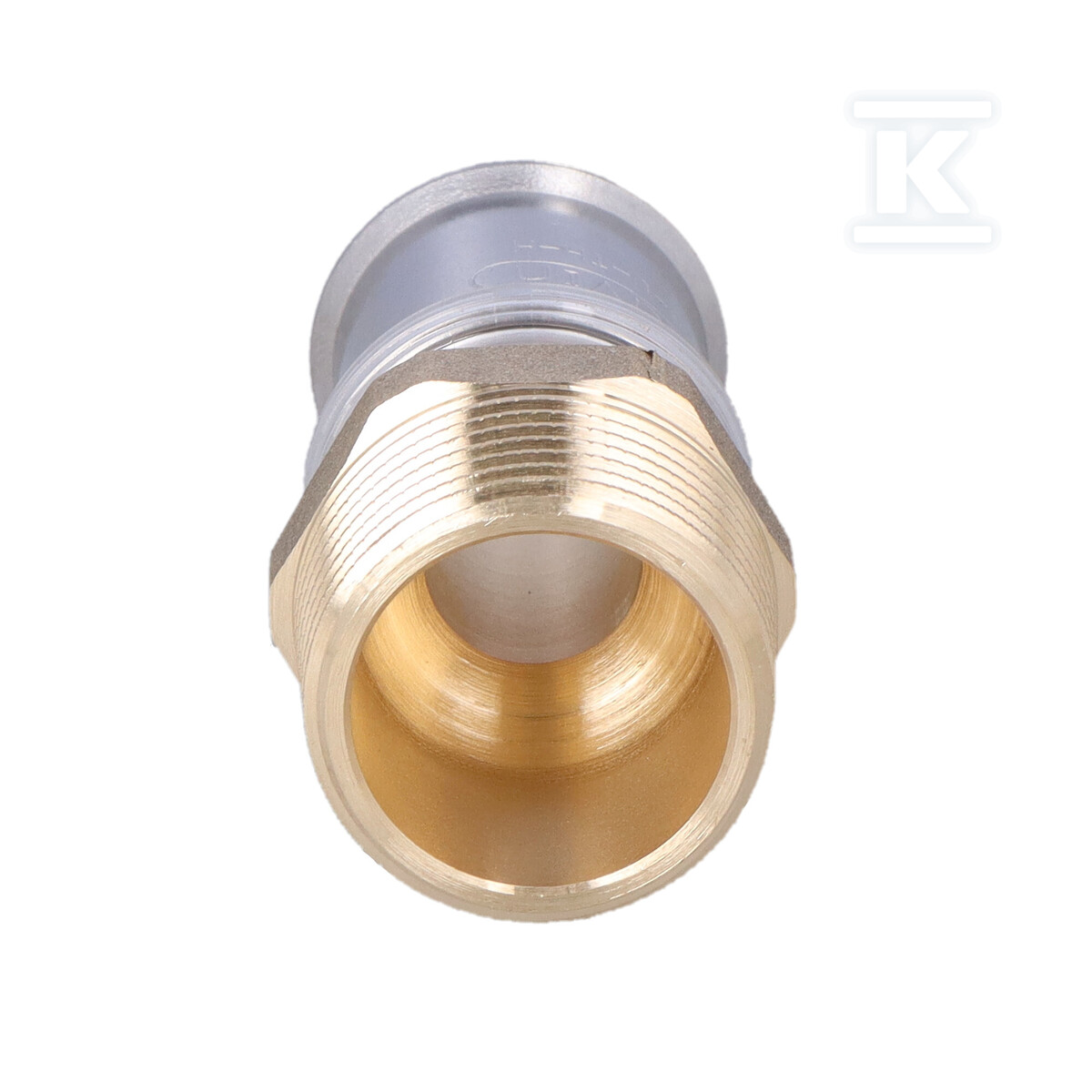

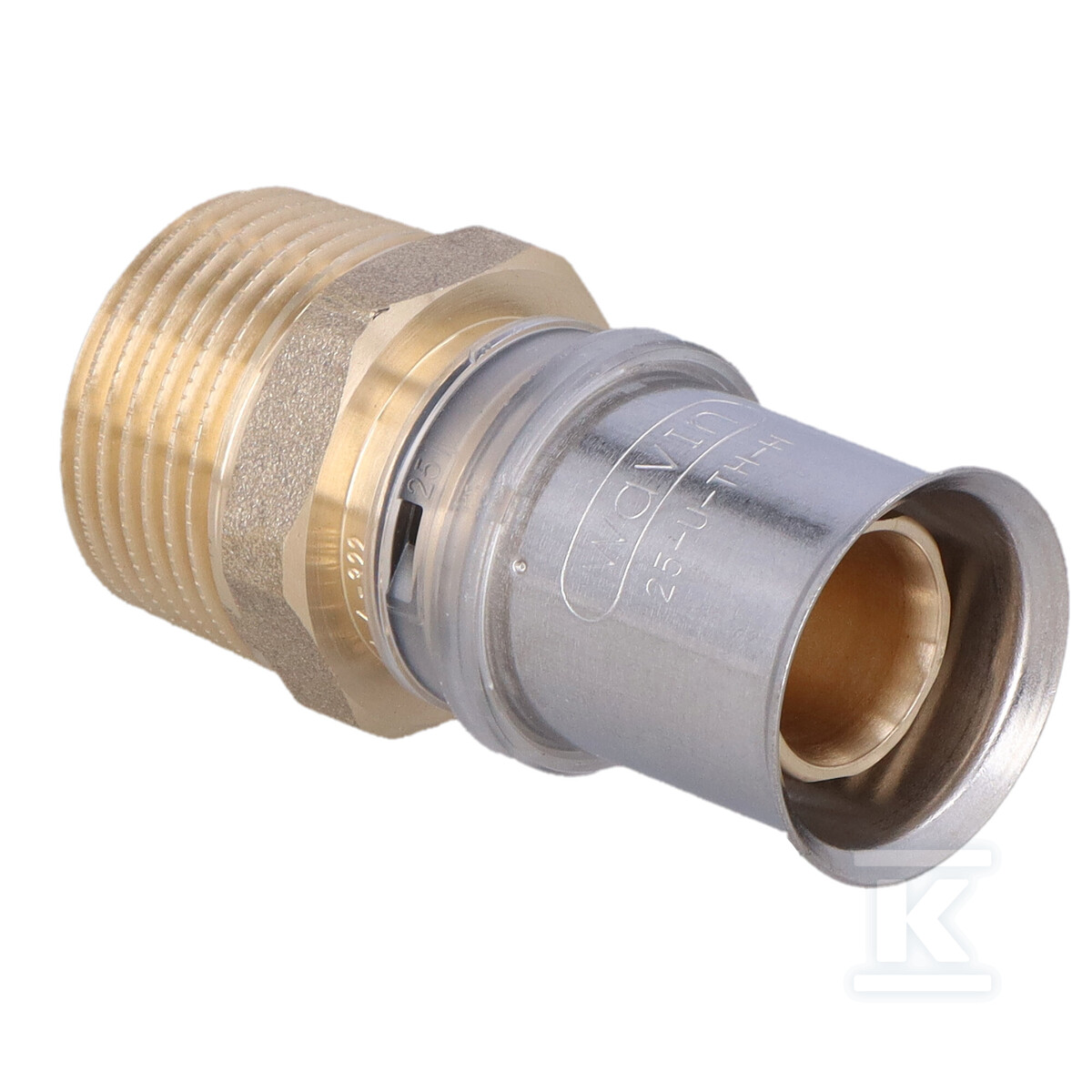

З'єднувач із зовнішньою різьбою Tigris M5 fi 25x1" 4064271

Універсальна з'єднувальна муфта для систем Tigris M5

Ця муфта GZ Tigris M5 діаметром 25 мм x 1 дюйм є ключовим елементом монтажу трубопроводів, призначеним для з'єднання труб у системах Wavin Tigris M5. Виготовлена з латуні, забезпечує міцне та надійне з'єднання, стійке до корозії та механічних пошкоджень. Її конструкція дозволяє легко монтувати та демонтувати, що особливо важливо під час обслуговування інсталяцій.

Конструкція та застосування

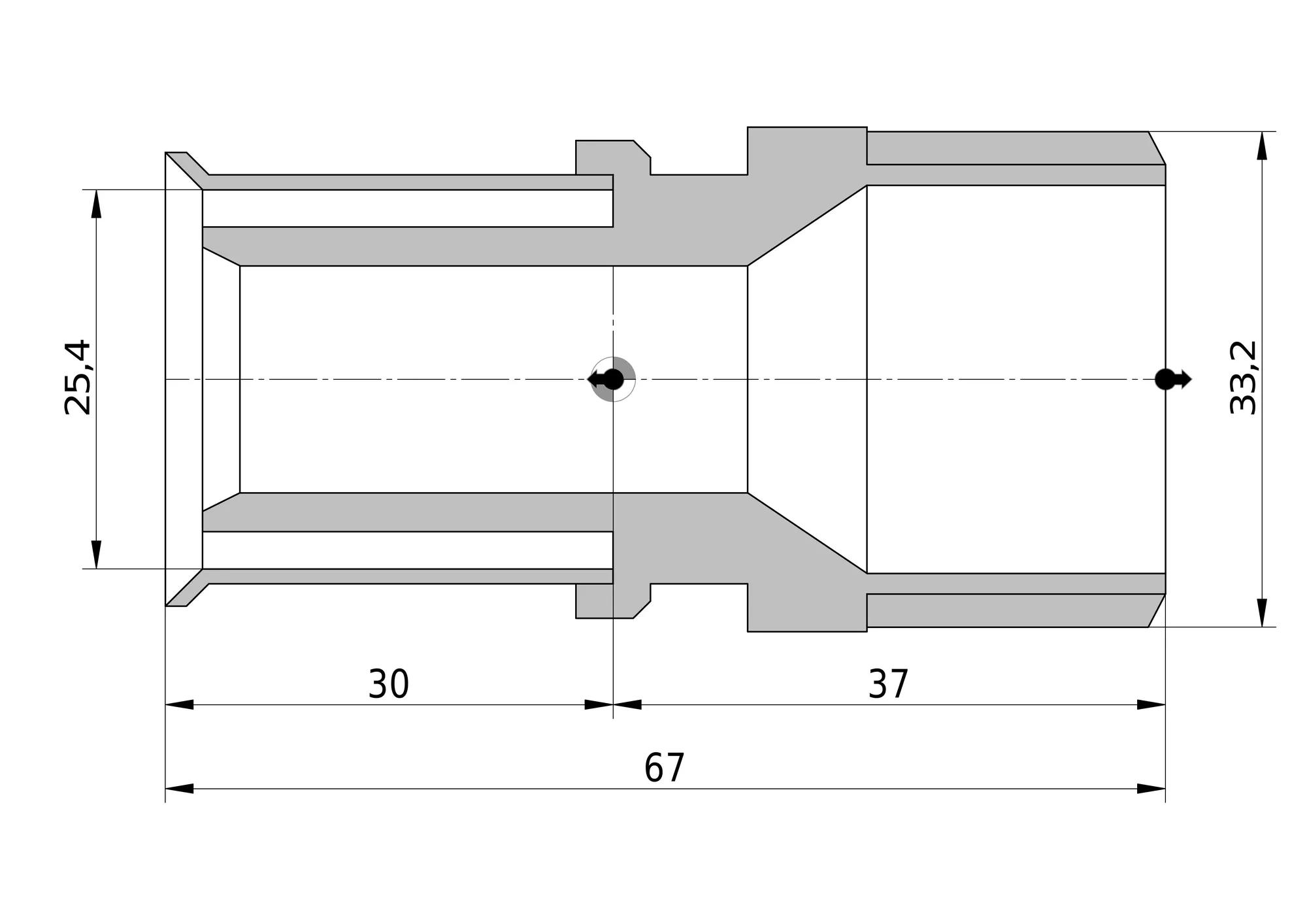

Муфта має конічну газову зовнішню різьбу BSPT-R (ISO 7-1 / EN 10226-1) та затискну втулку, що дозволяє використовувати її в різних конфігураціях інсталяцій. Модель редукційна дозволяє з'єднувати елементи різних діаметрів, а наявність ущільнювачів з мономерного етилен-пропілен-дієнового каучуку (EDPM) гарантує герметичність з'єднання. Муфта сумісна з трубами зовнішнього діаметру 25 мм та має номінальний діаметр з'єднання 2 DN 20. Робоча довжина з'єднання становить 30.5 мм, а загальна довжина муфти – 68 мм. Ширина ключа становить 34 мм, що полегшує монтаж та демонтаж.

Безпека та відповідність нормам

Муфта Tigris M5 характеризується високою міцністю на розтяг та сертифікована KIWA. Максимальний робочий тиск при максимальній робочій температурі (70°C) становить 10 бар, що забезпечує безпечну експлуатацію інсталяції. Має опорний комір для додаткового захисту від витягування труби. Значення Zeta становить 0.8, що свідчить про високу якість виготовлення та стабільність з'єднання. Муфта призначена для роботи при температурах від 0 до 70°C. Додатково, Acoustic Leak Alert – функція, доступна в системі Wavin Tigris M5 – дозволяє швидко виявляти витоки під час випробувань тиском стисненим повітрям; кожна незапресована фітингова деталь випромінює гучний свист (80 дБ).
