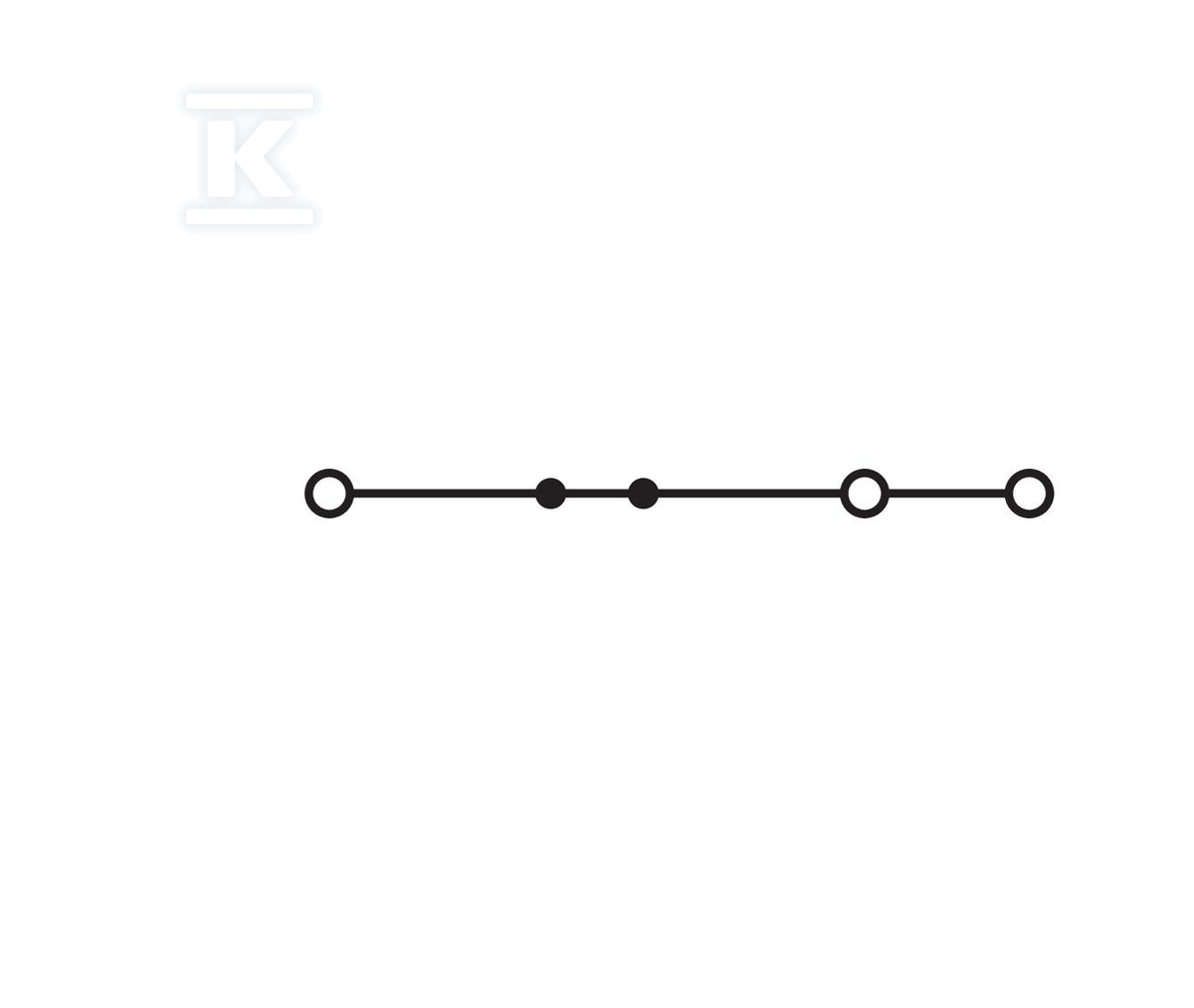

Прохідний клемник на 3 проводи, з кнопками, 2,5 мм², з вимірювальним отвором, для застосувань Ex e II та Ex i, опис збоку та посередині, на DIN-рейку TS 35 x 15 та 35 x 7,5, Push-in CAGE CLAMP®, 2,50 мм², червоний 2202-1303

З'єднувачі TOPJOB® S для вибухонебезпечних зон

Прохідний з'єднувач WAGO TOPJOB® S — це передовий компонент електричних інсталяцій, розроблений спеціально для роботи у вибухонебезпечних середовищах. Завдяки сертифікації ATEX та IECEx він може застосовуватися в зонах Ex e II та Ex i.

Технологія Push-in CAGE CLAMP® дозволяє швидко підключати одножильні провідники перерізом 0,25-4 mm² та багатожильні провідники 0,25-4 mm². Система кнопок дозволяє легко вставляти провідники без використання інструментів.

Електричні параметри та безпека

Пристрій забезпечує номінальну напругу 550 V для застосувань Ex e II та номінальний струм 22 A. У разі використання перемичок струм знижується до 20 A. Стандартні параметри IEC/EN становлять 800 V напруги та 8 kV стійкості до перенапруг. Номінальний струм згідно з нормами IEC становить 24 A, а в деяких конфігураціях навіть 32 A.

Сертифікація включає стандарти UL/CSA (600 V / 20 A) та повний спектр морських схвалень (ABS, DNV GL, Lloyd's Register). Ізоляційний матеріал — високоякісний поліамід PA66 з класом горючості UL94 V0.

Конструкція та сумісність

Компактна конструкція з розмірами 5,2 × 59,2 × 32,9 mm дозволяє щільне розміщення в розподільчих щитах. З'єднувач монтується на стандартні DIN-рейки 35 × 15 mm або 35 × 7,5 mm, що забезпечує універсальність монтажу.

Система маркування дозволяє наносити позначення як збоку, так і в центрі елемента.

Вимірювальний отвір дозволяє безпечно тестувати електричні параметри без необхідності розриву кола. Довжина зачистки провідників стандартно становить 10-12 mm, а конструкція дозволяє фронтальне ведення провідників.

Відповідність нормам та сертифікати

Продукт має повний набір сертифікатів для вибухонебезпечних зон: ATEX (PTB 18 ATEX 1005 U), IECEx (IECEx PTB 18.0012 U) та CCCEx. Додатково він відповідає вимогам норм EN/IEC (60947) та має схвалення UL (UL1059) і CSA (C22.2 No.158).

Морські сертифікати дозволяють застосування в суднових інсталяціях. Маса елемента становить лише 6,3 g, що полегшує монтаж у системах з обмеженою вантажопідйомністю.
