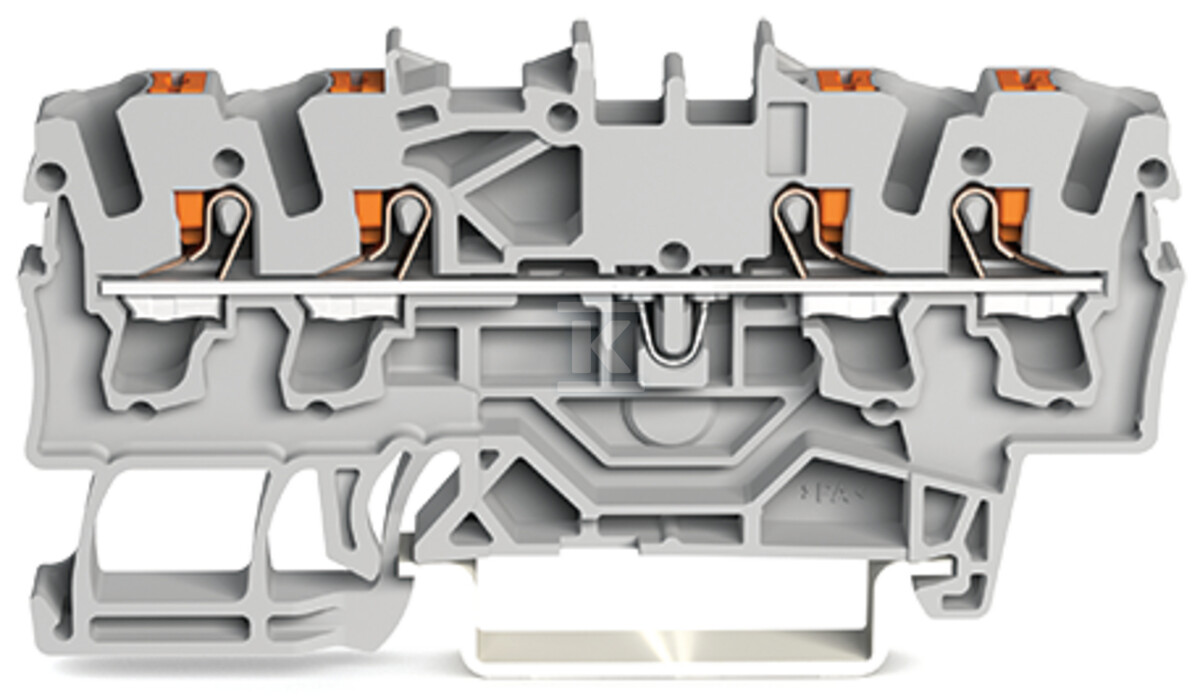

Прохідний клемник 4-провідний, з кнопками, 2,5 мм², з вимірювальним отвором, для застосування Ex e II, опис збоку та посередині, на DIN-рейку TS 35 x 15 та 35 x 7,5, Push-in CAGE CLAMP®, 2,50 мм², помаранчевий 2202-1402

Конструкція та технологія з'єднань

Прохідний з'єднувач використовує запатентовану технологію Push-in CAGE CLAMP®, яка дозволяє швидко та надійно підключати провідники без використання інструментів. Система підтримує провідники з перерізом 0.25-4 mm² (AWG 22-12), як одножильні, так і багатожильні з наконечниками. Довжина зачистки ізоляції становить 10-12 mm, що забезпечує оптимальний електричний контакт.

Корпус, виготовлений з поліаміду PA66, має клас горючості UL94 V0, що гарантує високу термічну та механічну стійкість. Компактна конструкція з розмірами 5.2 × 69.9 × 39.5 mm дозволяє забезпечити щільне розміщення в розподільних щитах.

Електричні параметри та безпека

Клемник забезпечує номінальну напругу 800V згідно з нормами IEC та номінальний струм 24A. В апаратах UL/CSA параметри становлять відповідно 600V/20A. Для застосувань ATEX робоча напруга становить 550V при струмі 22A.

Пристрій має сертифікати:

• ATEX PTB 18 ATEX 1005 U (II 2 G Ex eb IIC)
• IECEx PTB 18.0012U
• UL E185892 (AEx eb IIC)

Застосування та сумісність

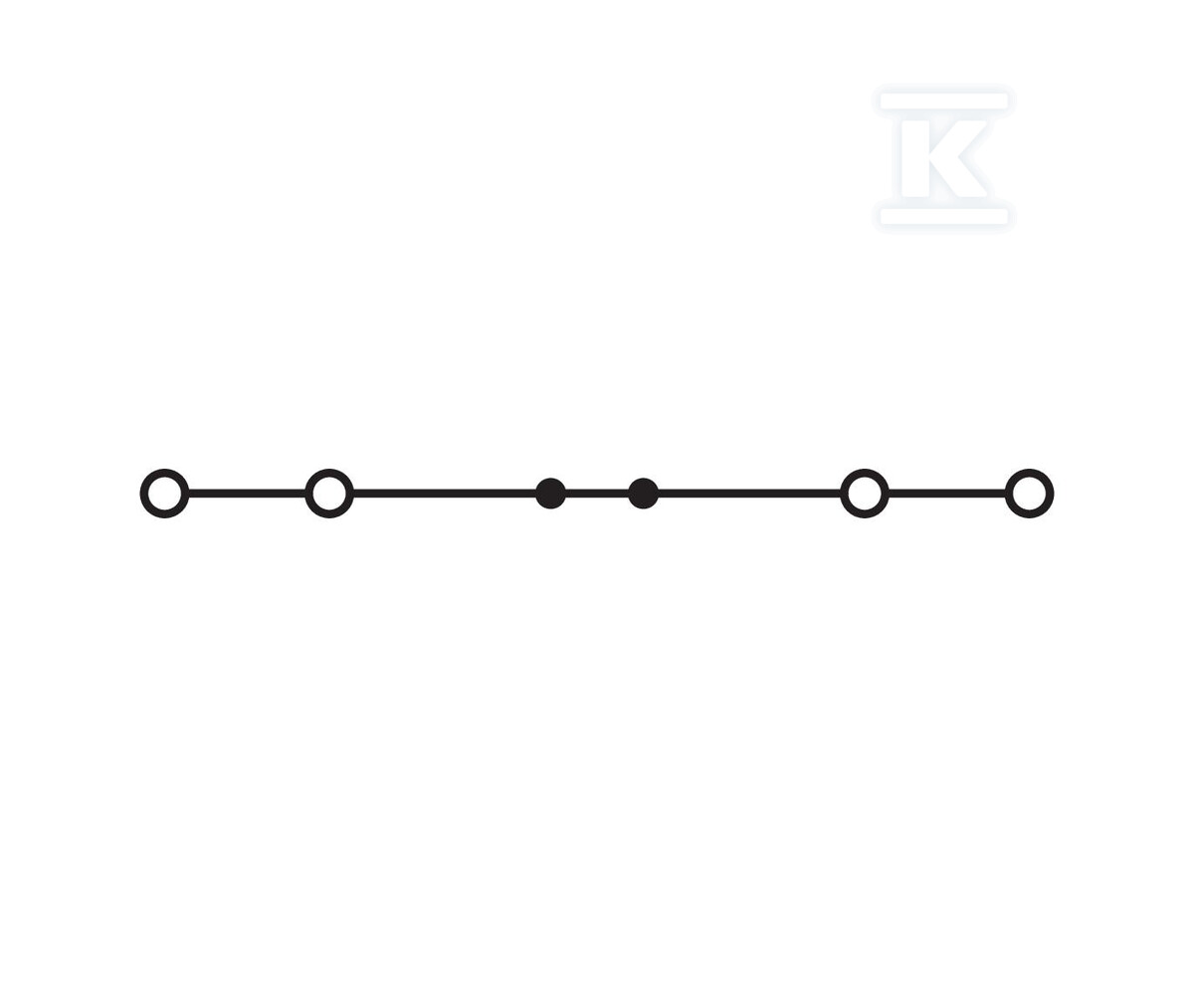

Монтаж на стандартну DIN-рейку 35 × 15 mm або 35 × 7.5 mm забезпечує універсальність монтажу. Чотири точки підключення дозволяють підключити два провідники живлення та два споживачі в прохідній конфігурації.

Вимірювальний отвір дозволяє безпечно проводити вимірювання електричних параметрів без необхідності розриву кола. Бічне та центральне маркування полегшує ідентифікацію у розгалужених інсталяціях.

Робоча температура в діапазоні -35°C до +85°C та стійкість до вібрацій згідно з залізничними нормами DIN EN дозволяють застосовувати пристрій у складних умовах навколишнього середовища.

Артикул: 2202-1402
