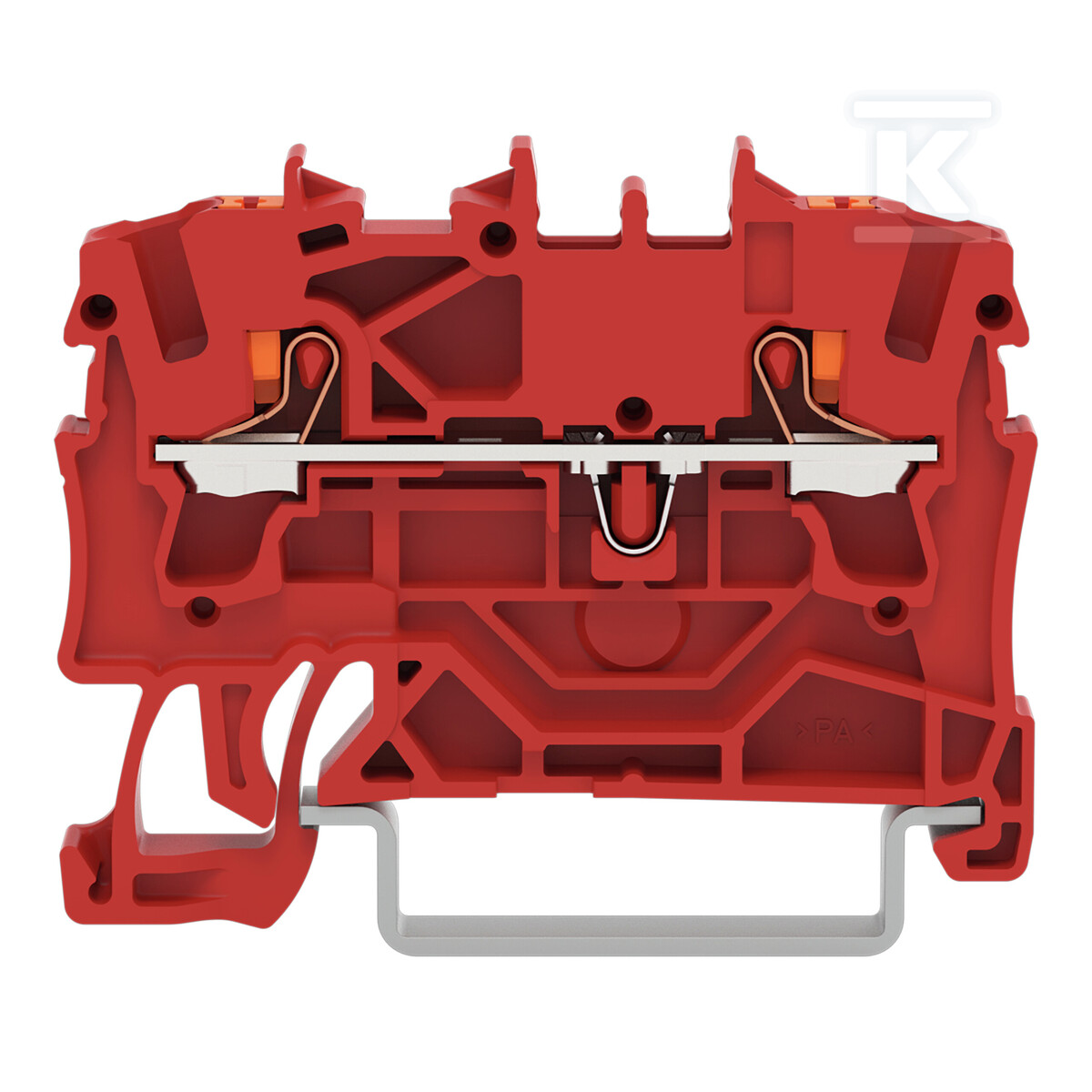

Прохідний клемник 2-провідний, з кнопками, 2,5 мм², з вимірювальним отвором, маркування збоку та посередині, для DIN-рейки TS 35 x 15 та 35 x 7,5, Push-in CAGE CLAMP®, 2,50 мм², червоний 2202-1203

Професійна технологія з'єднань Push-in CAGE CLAMP®

Прохідний клемник TOPJOB® S використовує запатентовану технологію Push-in CAGE CLAMP®, яка дозволяє безпосередньо вставляти одножильні та багатожильні провідники без використання інструментів. Ця універсальна технологія з'єднання, що не потребує обслуговування, підтримує всі типи мідних провідників із перерізом від 0,25 mm² до 4 mm² (22-12 AWG), усуваючи необхідність підготовки наконечників.

Механізм push-button дозволяє швидко та надійно підключати і відключати провідники однією рукою. Довжина зачистки ізоляції має становити 10-12 mm, що забезпечує оптимальний електричний контакт. Конструкція front-entry wiring гарантує легкий доступ до з'єднань навіть у тісних монтажних просторах.

Електричні та механічні параметри

Пристрій працює при номінальній напрузі 800V і може пропускати струм до 24A (до 32A при максимальному перерізі провідника). Захист від перенапруги становить 8 kV, а втрати потужності становлять 0,7661W на полюс потенціалу. Клемник має категорію перенапруги III та ступінь забруднення 3.

Компактні розміри (5,2 × 48,5 × 39,5 mm) та маса 5,3g роблять його ідеальним для щільних розподільчих щитів. Корпус, виготовлений з високоякісного поліаміду PA66, забезпечує відмінну електричну ізоляцію та клас горючості UL94 V0. Елементи керування помаранчевого кольору легко ідентифікуються.

Застосування в Ex-середовищах та норми безпеки

Клемник сертифікований для застосування у вибухонебезпечних зонах Ex e II згідно з нормами ATEX/IECEx (PTB 18 ATEX 1005 U / IECEx PTB 18.0012U). В Ex-середовищі він може працювати при напрузі 550V та струмі 22A (20A із перемичкою). Відповідає міжнародним вимогам UL/CSA та має морські сертифікати ABS, BV, DNV GL.

Призначений для монтажу на DIN-рейки (TS 35 × 15 mm та TS 35 × 7,5 mm) згідно зі стандартом EN 60715. Температура безперервної роботи становить від -60°C до +105°C, а температура монтажу — від -35°C до +85°C. Двонаправні гнізда для перемичок дозволяють розподіляти потенціал до інших точок кріплення.

Продукт має повну технічну документацію CAD/CAE та широкий асортимент сумісних аксесуарів — торцеві пластини, перемички різних типів (послідовні, ступінчасті), системи маркування та монтажні інструменти.
