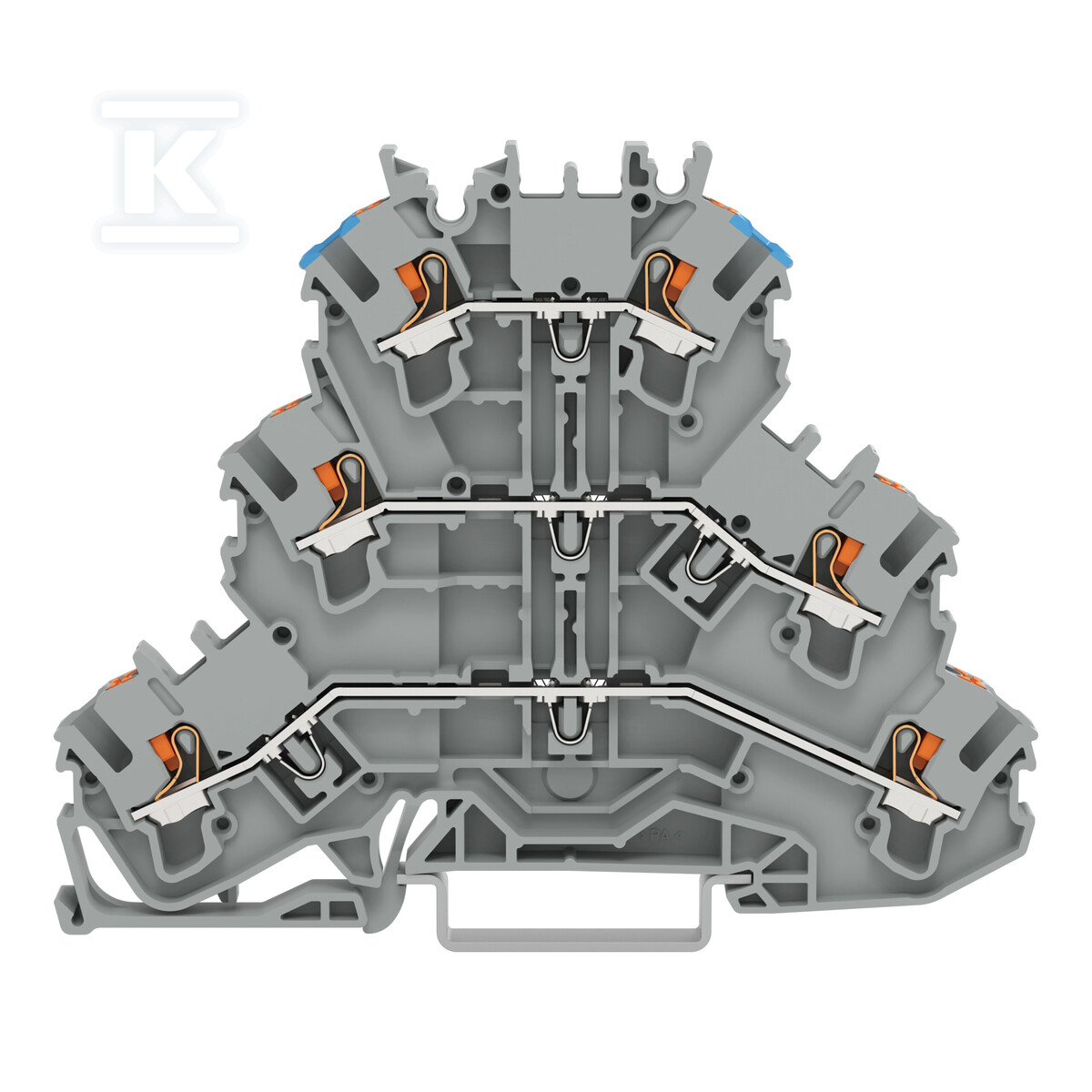

3-рівневий клемник, з кнопками, клемник прохідний/прохідний/прохідний, L/L/N, без підставки для маркування, для застосування Ex e II, отвори для проводів у ряд, синій друк, на DIN-рейку TS 35 x 15 та 35 x 7,5, 2,5 mm², Push-in CAGE CLAMP®, 2,50 mm², сірий 2202-3203

Промислові інсталяції

Шинова клемна з'язка WAGO TOPJOB® S — це передовий пристрій, призначений для професійного електричного застосування в промислових середовищах. Трирівнева конструкція L/L/N дозволяє створювати складні електричні з'єднання, зберігаючи компактні розміри. Завдяки технології Push-in CAGE CLAMP® монтаж здійснюється без використання інструментів — достатньо вставити провід для отримання надійного та тривкого з'єднання.

Продукт характеризується вибухозахисною сертифікацією Ex e II, що дозволяє його використання в зонах, небезпечних від вибуху. Виконання з високоякісного поліаміду PA66 забезпечує механічну та хімічну стійкість, а також клас горючості V0 згідно з UL94. Сірий колір полегшує ідентифікацію в інсталяціях.

Електричні параметри та робочий діапазон

Пристрій працює при номінальній напрузі 500V і підтримує перерізи проводів від 0,25 mm² до 4 mm². Він підтримує як одножильні, так і багатожильні проводи (з наконечником або без). Номінальний струм становить 22A, а максимальний струм при найбільшому перерізі — 26A.

Діапазон робочих температур становить від -60°C до +105°C, що дозволяє застосовувати його в екстремальних умовах середовища. Довжина зачистки ізоляції провода має становити 10-12 mm. Конструкція забезпечує імпульсну напругу 6 kV та категорію перенапруги III.

Конструкція та монтажні розміри

Компактні розміри пристрою становлять 5,2 mm ширини, 93,6 mm висоти та 69,5 mm глибини. Монтаж здійснюється на стандартну шину DIN TH-35 mm (як 35×15, так і 35×7,5 mm). Кожен рівень містить дві точки підключення.

Ізоляційний матеріал належить до групи I згідно з міжнародними стандартами. Елементи керування мають помаранчевий колір для легкої ідентифікації. Маса пристрою становить лише 17,5 g, що мінімізує навантаження на монтажну шину.

Відповідність нормам та сертифікати

Продукт відповідає вимогам стандарту IEC/EN 60947-7-1 та має сертифікати:

• CCA (Conformity Assessment)
• AEx (Underwriters Laboratories Inc.)
• CCCEx (CQST/CNEx)

Вибухозахисна сертифікація підтверджує можливість використання в застосунках, що потребують найвищих стандартів безпеки. Пристрій охоплений декларацією відповідності ЄС та UKCA.
