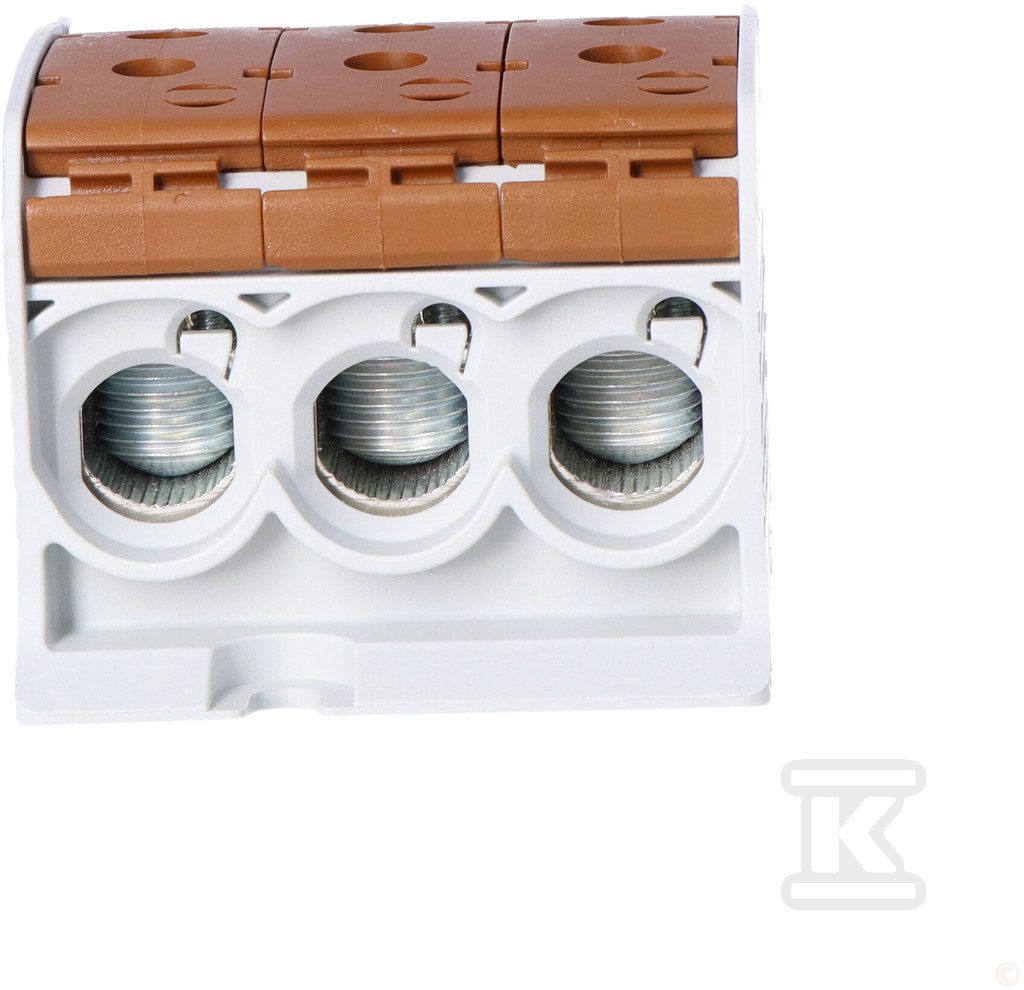

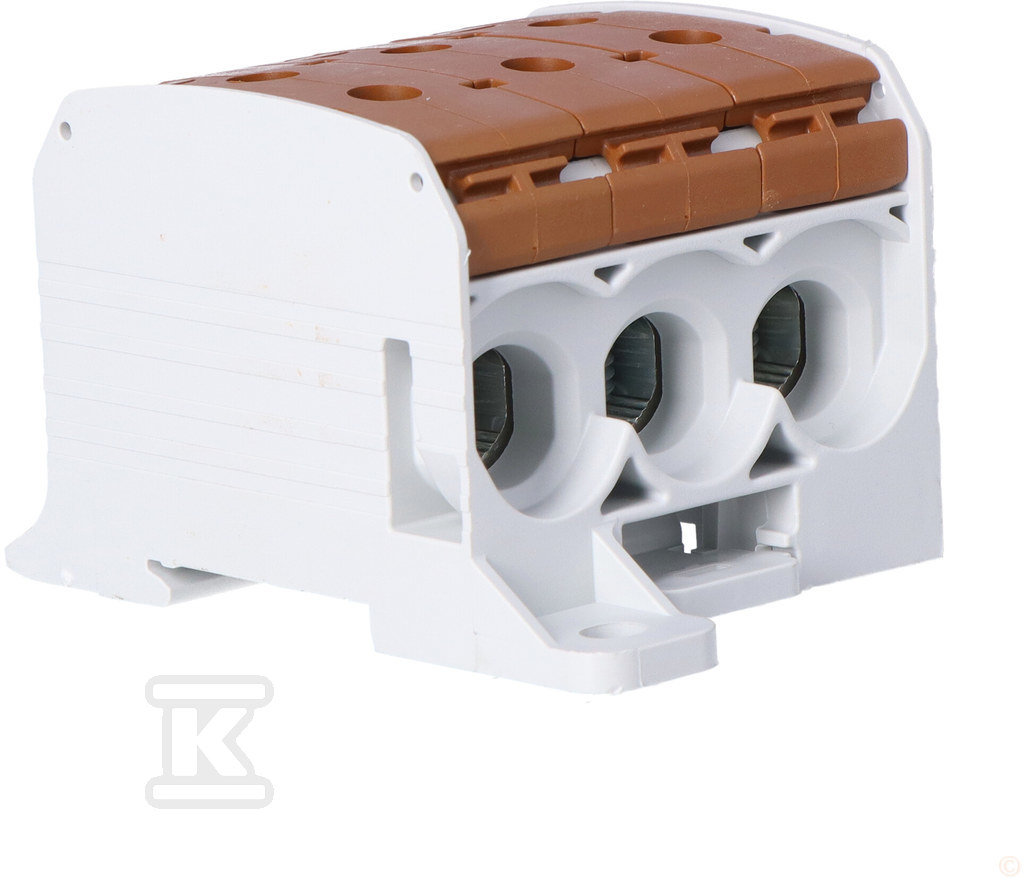

Шинна з'єднувальна клема STB 95-3 Al/Cu 87560 SIMBLOCK, коричнева 81103015

З'єднувальна шина гвинтова – надійне з'єднання для провідників Al і Cu

З'єднувальна шина STB 95-3 SIMBLOCK – це елемент, що використовується для безпечного та ефективного з'єднання алюмінієвих і мідних провідників в електричних установках. Конструкція оптимізована під кутом зору високих струмових і напругових навантажень, забезпечує стабільне з'єднання та мінімізує ризик перегріву. Це рішення ідеальне як для професійних монтажників, так і для кінцевих користувачів, які цінують безпеку та довговічність.

Будова та застосування

З'єднувальна шина STB 95-3 призначена для монтажу на шинах TS 35 або монтажних плитах. Дозволяє підключити до шести провідників з перерізом від 16 мм² до 95 мм² (дріт) або від 10 мм² до 70 мм² (багатожильний провід з обтискним наконечником). Додатково, має спеціальне місце для вимірювального з'єднання, що полегшує контроль параметрів установки. Завдяки цьому вона знаходить застосування в розподільних щитах, шафах управління, а також в системах промислової автоматики, вітрових турбінах або фотоелектричних установках.

Ключові особливості:

• Універсальність: Можливість з'єднання алюмінієвих і мідних провідників.
• Висока струмостійкість: Номінальний струм до 232A для мідних провідників і 200A для алюмінієвих при номінальній напрузі 1000 V AC/DC.
• Додаткове вимірювальне з'єднання: Уможливлює легкий доступ до вимірювальної точки без необхідності демонтажу з'єднань. Спеціальний пилозахисний ковпачок OSTB 95 забезпечує захист від забруднень.
• Безпека: Конструкція, що захищає від випадкового дотику до частин під напругою. Дрібнокроковий гвинт збільшує силу притиску, забезпечуючи стабільне з'єднання.
• Легкий монтаж: Можливість монтажу на шині TS 35 або монтажній плиті. Гніздо під імбусовий ключ полегшує затягування гвинтів з відповідним крутним моментом.
• Профільований сердечник: Забезпечує оптимальний контакт з провідником, мінімізуючи перехідний опір і втрати енергії.

З'єднувальна шина STB 95-3 SIMBLOCK характеризується номінальною напругою 1000 V AC/DC. Номінальний струм для мідних провідників становить 232 A, а для алюмінієвих – 200 A. Дозволяє підключити до шести дротяних провідників з перерізом від 16 мм² до 95 мм² та шість багатожильних провідників з обтискним наконечником з перерізом від 10 мм² до 70 мм². Має також три місця для вимірювальних з'єднань – для дротяних провідників з перерізом від 1,5 мм² до 10 мм² та багатожильних провідників з обтискним наконечником з перерізом від 1,5 мм² до 6 мм². Монтаж відбувається на шині TS 35 або монтажній плиті, а кількість полюсів становить один.

З'єднувальна шина STB 95-3 SIMBLOCK – це міцне та надійне рішення для вимогливих електричних установок. Її універсальність, висока якість виконання та додаткові функції роблять її продуктом, гідним рекомендації як професіоналам, так і домашнім користувачам.
