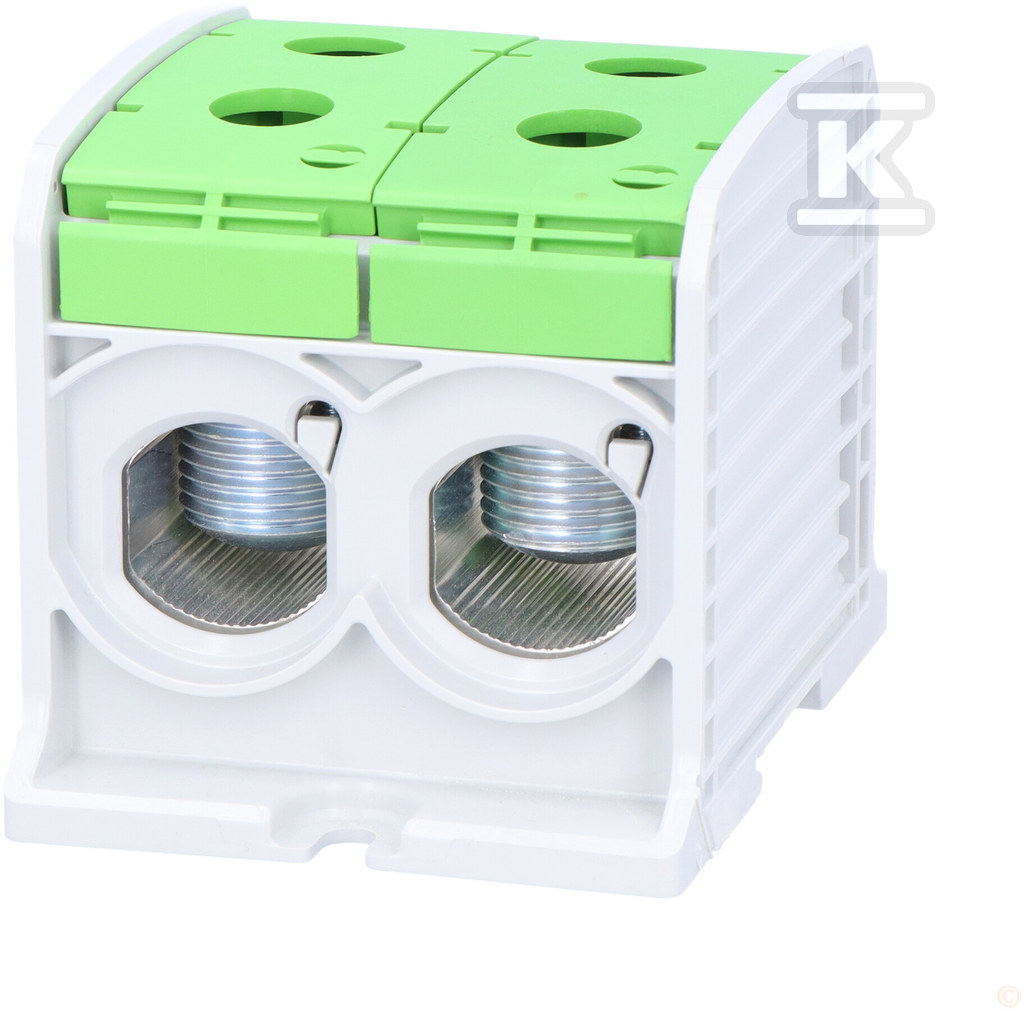

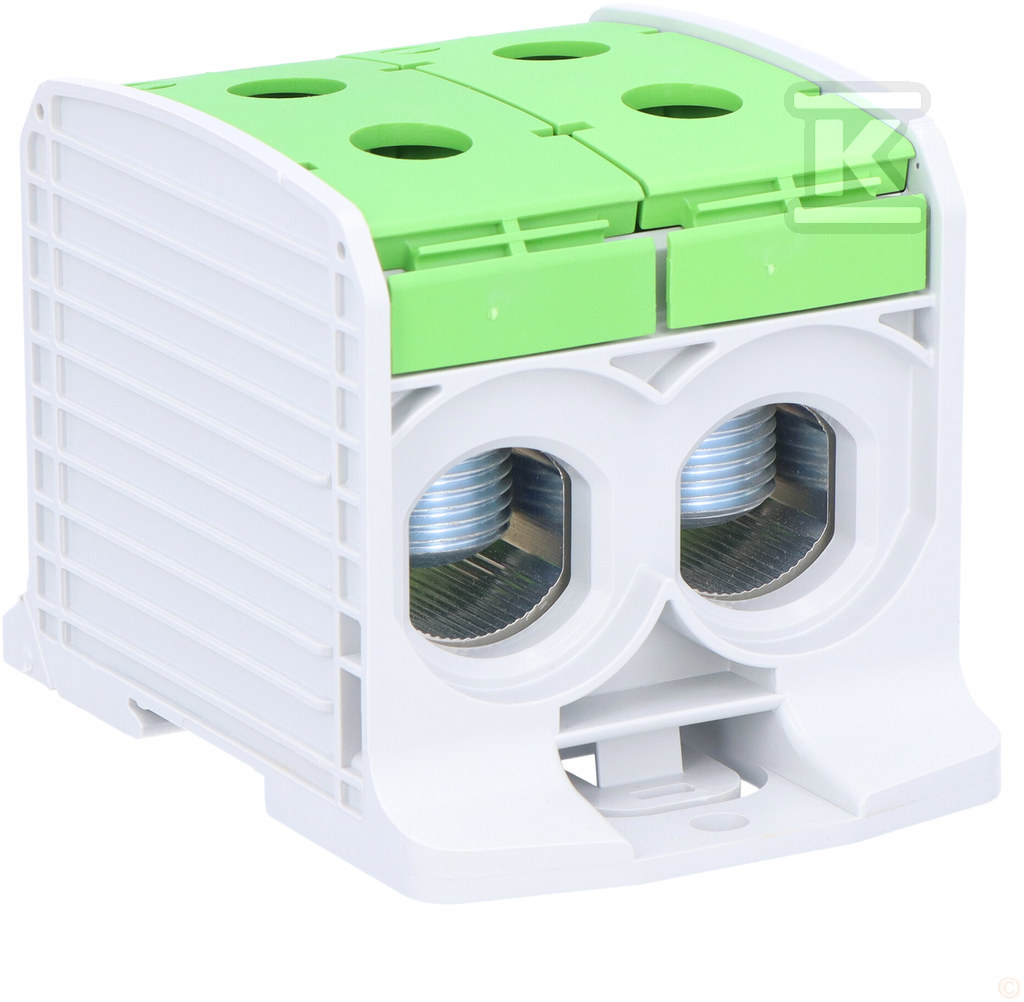

Шинна з'єднувальна клема STB 300-2 Al/Cu 87920 SIMBLOCK, зелена 81302005

Шинова з'єднувальна гвинтова – надійне з'єднання для інсталяцій Al і Cu

Шинова з'єднувальна STB 300-2 SIMBLOCK – це надійне та безпечне рішення для з'єднання алюмінієвих і мідних провідників в електричних інсталяціях. Призначена для монтажу на шинах TS 35 та монтажних плитах, забезпечує стабільне з'єднання та легкість розширення системи. Її конструкція дозволяє підключити як одножильні провідники, так і багатожильні з обтискними кінцями, що збільшує її універсальність.

Конструкція та застосування

З'єднувальна STB 300-2 розроблена з урахуванням вимогливих застосувань, де ключовими є надійність і довговічність з'єднань. Виконана з високоякісних матеріалів, гарантує стійкість до умов навколишнього середовища та тривале використання. Додаткове місце для вимірювального з'єднання полегшує моніторинг параметрів роботи інсталяції, а спеціальна захисна кришка OSTB 300 забезпечує комфортний доступ до точки вимірювання. З'єднувач знаходить застосування в розподільних щитах, шафах управління та інших інсталяціях, що вимагають безпечного та ефективного з'єднання провідників.

Ключові характеристики та переваги

• Універсальність: Можливість з'єднання алюмінієвих і мідних провідників в одному з'єднувачі усуває необхідність використання додаткових адаптерів.
• Великий діапазон перерізів: Підтримка перерізів провідників до 300 мм² (одножильний) і 240 мм² (багатожильний) дозволяє використовувати в інсталяціях з різним навантаженням.
• Безпека: Номінальний струм 520A при напрузі 1000V AC/DC забезпечує ефективний захист від перевантаження та короткого замикання.
• Легкий монтаж: Конструкція, пристосована до монтажу на шинах TS 35 та монтажних плитах, полегшує та прискорює інсталяцію.
• Додаткові функціональні можливості: Вбудоване місце для вимірювального з'єднання та спеціальна захисна кришка OSTB 300 збільшують функціональність і комфорт використання.
• Кількість полюсів: Однополюсна конструкція дозволяє гнучко конфігурувати інсталяцію.
• Пристосована до різних типів провідників: Можливість підключення як одножильних провідників, так і багатожильних з обтискними кінцями (до відповідних перерізів).

Інформація про допустимі перерізи провідників:

• Одножильний: від 150 мм² до 300 мм²
• Багатожильний з обтискними кінцями: від 120 мм² до 240 мм²
• Одножильний (вимірювальне з'єднання): від 1,5 мм² до 10 мм²
• Багатожильний з обтискними кінцями (вимірювальне з'єднання): від 1,5 мм² до 6 мм²

Застосування цього з'єднувача – це не тільки надійне електричне з'єднання, але й полегшення роботи монтажникам завдяки продуманій конструкції та додатковим функціям, таким як можливість підключення вимірювального з'єднання без необхідності використання додаткових елементів. Це рішення оцінять як професіонали, так і особи, які самостійно займаються електричними інсталяціями.
