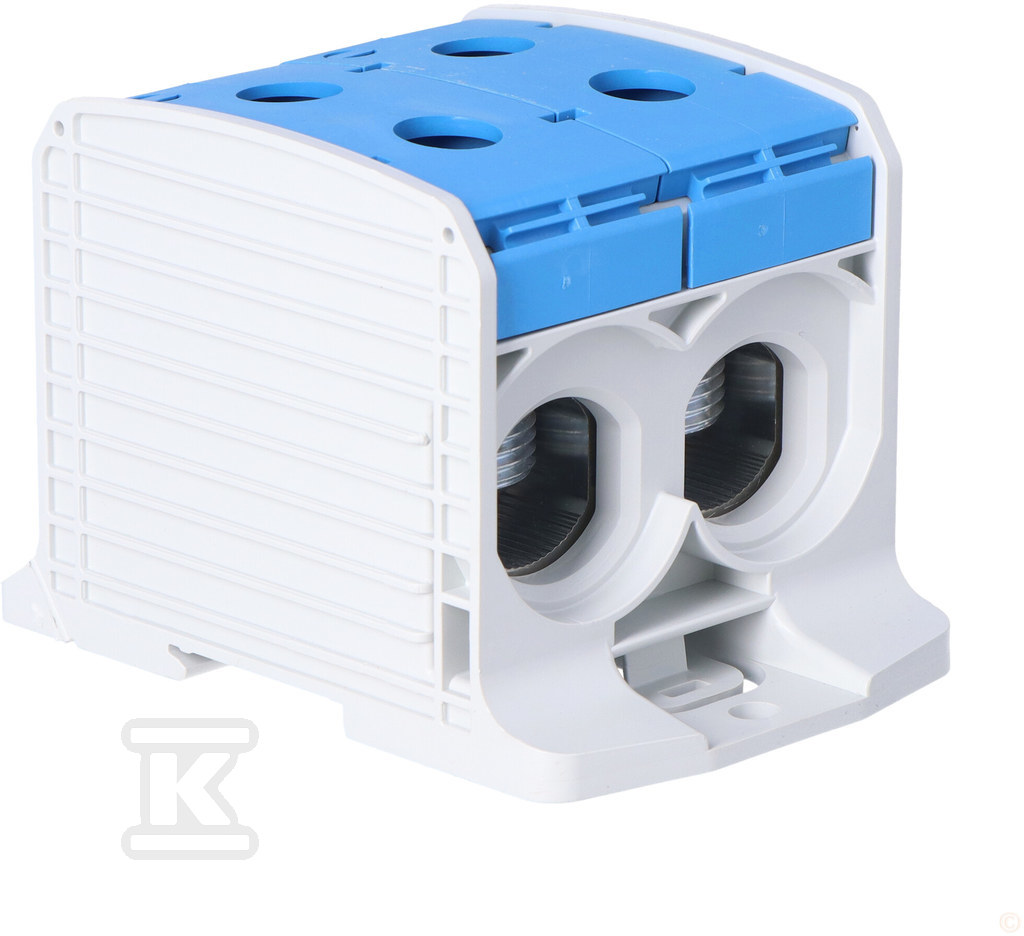

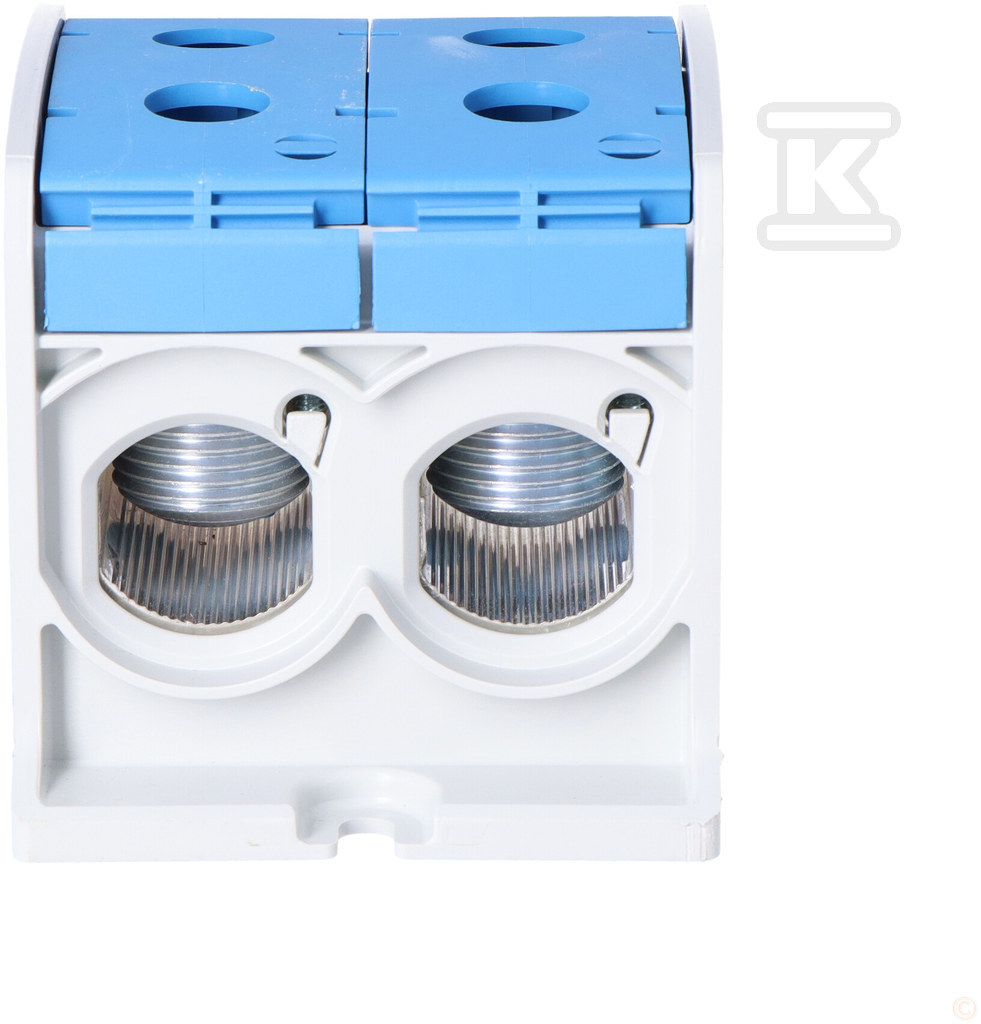

З'єднувальна шина гвинтова SIMBLOCK STB 300-2 - Al/Cu, 87920, синій 81302003

З'єднувачі шинні гвинтові SIMBLOCK STB 300-2 – надійні з'єднання Al/Cu

З'єднувач шинний гвинтовий SIMBLOCK STB 300-2 – це елемент, призначений для з'єднання алюмінієвих і мідних провідників на шинах, що забезпечує безпечне та довговічне з'єднання в електричних установках. Конструкція з'єднувача розроблена з урахуванням простоти монтажу та високої надійності, що оцінять як професійні монтажники, так і кінцеві користувачі. Виготовлений з високоякісних матеріалів, гарантує стабільність з'єднання навіть при великих навантаженнях.

Будова та застосування

З'єднувач STB 300-2 дозволяє підключити провідники з перерізом від 6 мм² до 300 мм² (дрот) та від 4 мм² до 240 мм² (кабель з обтискною трубкою). Він має один полюс і призначений для монтажу на шині TS 35 або монтажній плиті. Додаткове місце для вимірювального з'єднання дозволяє зручний доступ до точки вимірювання без необхідності демонтажу з'єднання. Застосування спеціальної насадки протипилу OSTB 300 додатково захищає з'єднання від забруднень і забезпечує його довготривалу працездатність.

• Універсальність: Можливість з'єднання алюмінієвих і мідних провідників в одному з'єднувачі усуває необхідність використання додаткових з'єднувальних елементів.
• Безпека: Сертифікат UL486E підтверджує високий стандарт безпеки з'єднань Al/Cu.
• Довговічність: Товсті стінки корпусу запобігають деформації під час затягування провідників, а гвинти під шестигранний ключ з дрібним кроком забезпечують міцне та стабільне з'єднання.
• Зручність монтажу: Колірне маркування кришки корпусу полегшує ідентифікацію підключених провідників, а можливість монтажу на шині TS 35 або монтажній плиті збільшує гнучкість установки.
• Контроль якості: Доступ до вимірювального з'єднання полегшує моніторинг стану з'єднання та швидке виявлення можливих проблем.

З'єднувач SIMBLOCK STB 300-2 характеризується високими технічними параметрами, які гарантують його надійну роботу в різних умовах: номінальна напруга 1000 AC/DC, номінальний струм для Cu – 520 A, дозволяє підключити дротяні провідники з перерізом від 150 до 300 мм² (4 провідники) та кабелі з обтискною трубкою з перерізом від 120 до 240 мм² (4 провідники). Він також має вимірювальне з'єднання для дротяних провідників з перерізом від 1,5 до 10 мм² (2 провідники) та кабелів з обтискною трубкою з перерізом від 1,5 до 6 мм² (2 провідники). Це однополюсний елемент, призначений для монтажу на шині TS 35 або монтажній плиті.

Завдяки цьому з'єднувач знаходить застосування в розподільчих щитах, шафах управління, будівництві машин та в установках фотоелектричних панелей. Це ідеальне рішення для вимогливих застосувань, де важлива надійність, безпека та простота монтажу.
