Розподільний блок відгалуження SCB 25 Al/Cu 80110 SIMBLOCK, сірий 81501002

Блок розподілу – надійне з’єднання провідників Al/Cu

Блок розподілу SCB 25 SIMBLOCK – це надійне рішення для безпечного та ефективного з’єднання алюмінієвих і мідних провідників. Розроблений з урахуванням потреб монтажників та користувачів, він забезпечує довговічність з’єднань і простоту монтажу. Ідеально підходить для будівництва, шаф приєднання, розподільних щитів та в установках, що використовують відновлювані джерела енергії.

Конструкція та функціональність

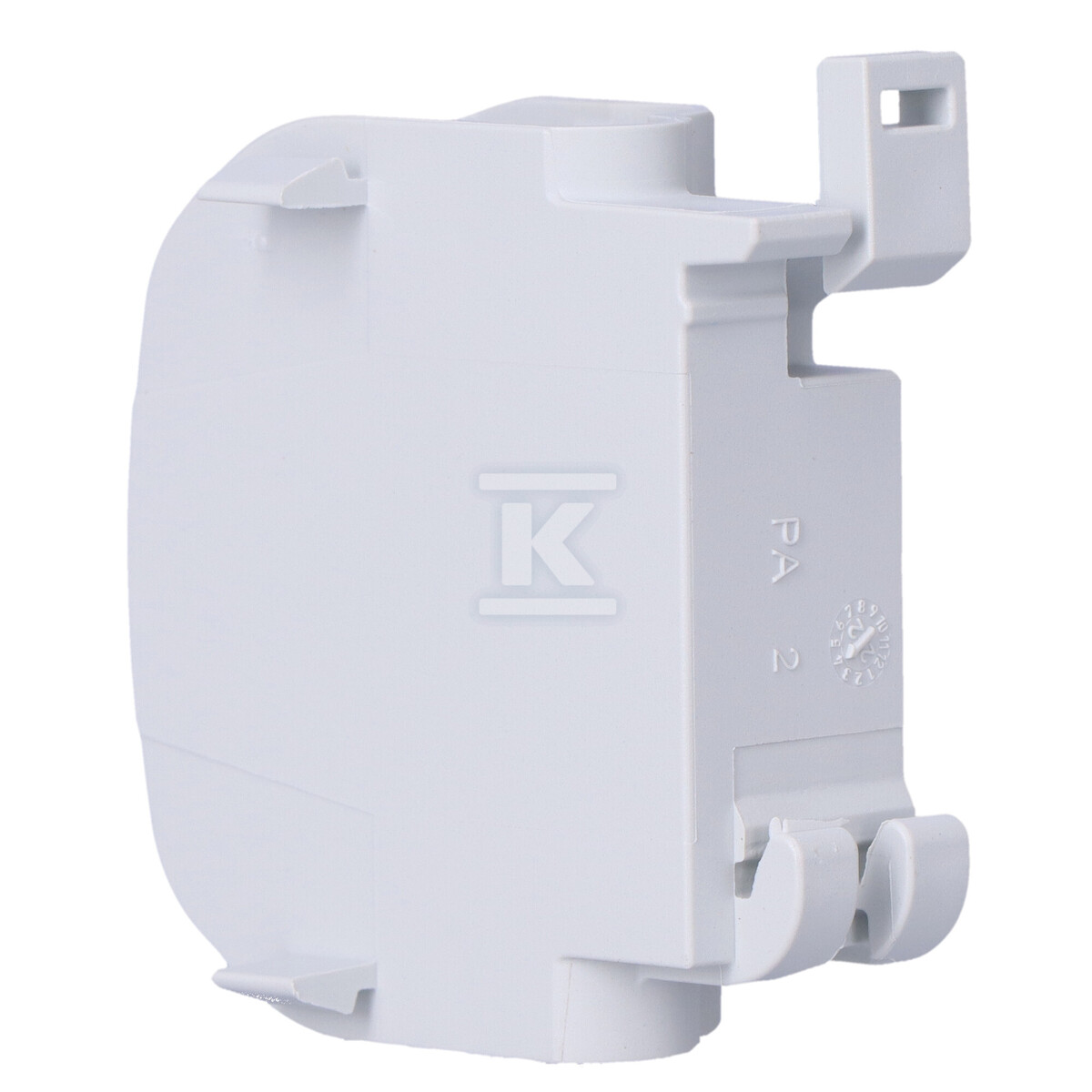

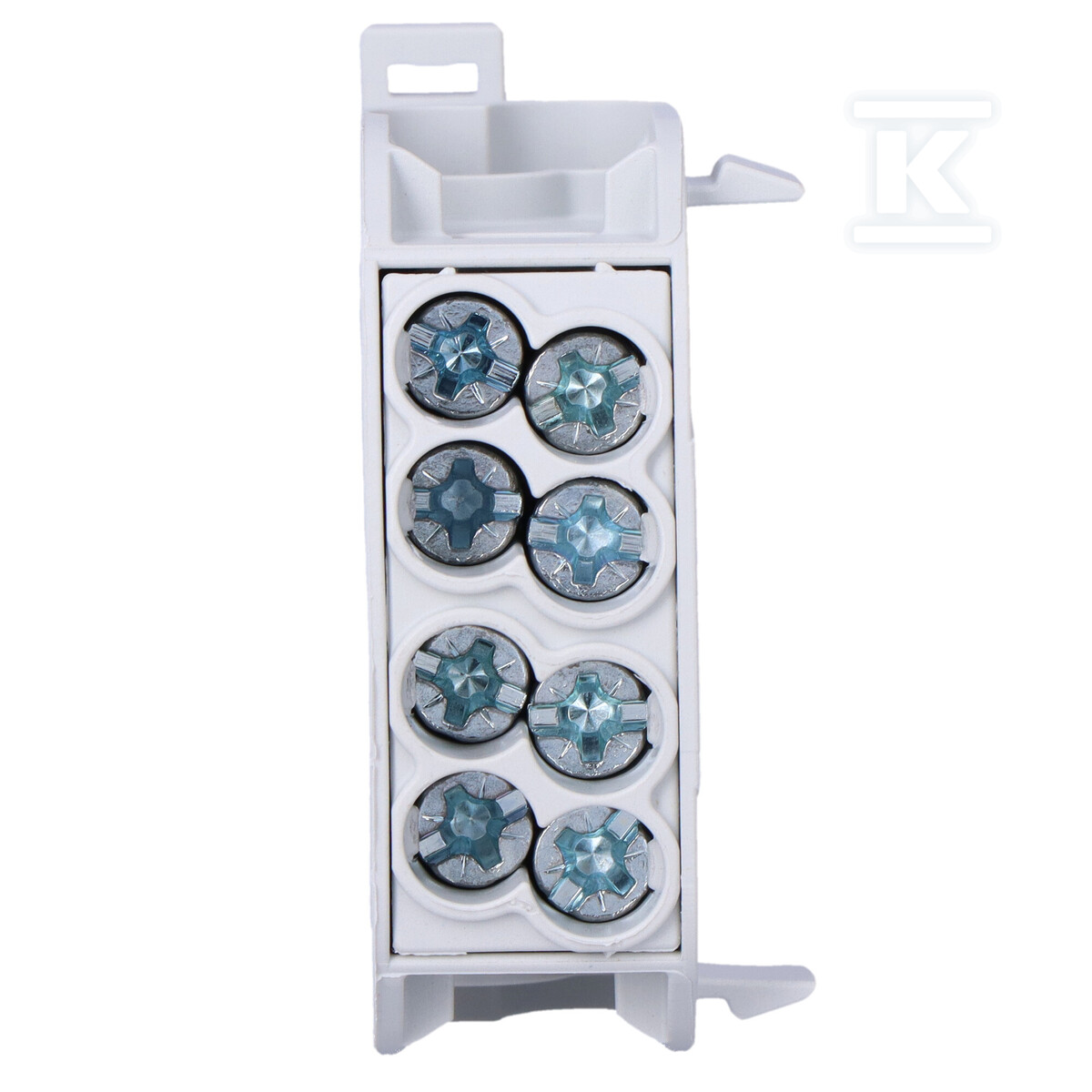

SCB 25 вирізняється компактною конструкцією шириною всього 17,8 мм, що дозволяє оптимально використовувати простір у електричних шафах. Кожен провідник фіксується за допомогою двох притискних гвинтів, що гарантує стабільне та надійне з’єднання. Корпус блоку запобігає випаданню гвинтів під час монтажу та експлуатації. Блок призначений для монтажу на DIN-рейку TS 35.

Параметри та застосування

Блок SCB 25 дозволяє підключити провідники перерізом до 25 мм² (дрот) або 16 мм² (багатожильний провід з наконечником). Номінальний струм для мідних провідників становить 152A (при перерізі 2x16mm²) або 101A (при перерізі 1x25mm²), а для алюмінієвих провідників – 100A (при перерізі 1x25mm²). Номінальна напруга становить 1000V AC/DC. Завдяки цьому блок підходить для встановлень з різним навантаженням.

Переваги для монтажника та користувача:

• Компактні розміри: Економія місця в розподільних шафах завдяки ширині всього 17,8 мм.
• Довговічні з’єднання: Фіксація кожного провідника двома притискними гвинтами забезпечує стабільність і надійність з’єднання.
• Безпека: Конструкція корпусу запобігає випаданню гвинтів, мінімізуючи ризик коротких замикань та пошкоджень.
• Універсальність: Можливість підключення алюмінієвих і мідних провідників різних перерізів.
• Відповідність нормам: Продукт відповідає вимогам норми IEC 60947-7-1 та директив RoHS, що гарантує його безпеку та якість.
• Простий монтаж: Швидкий та інтуїтивно зрозумілий монтаж на стандартній DIN-рейці TS 35.
• Можливість секціонування: Блоки SCB можна легко об’єднувати в секції, адаптуючи їх до індивідуальних потреб установки.
• Міцність затискачів: Забезпечує довготривале утримання з’єднання без необхідності повторного дотягування.

Блок розподілу SCB 25 SIMBLOCK – це інвестиція в безпечну та надійну електричну установку, яка задовольнить очікування як професіоналів, так і кінцевих користувачів.
