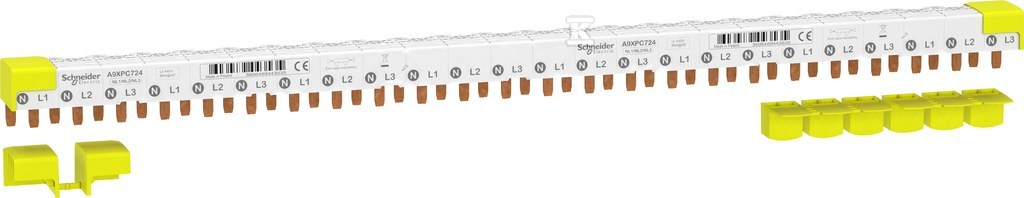

З'єднувальна шина D9XFH3N24 A9XPC724

Універсальна з'єднувальна шина для розподільних щитів Acti9

З'єднувальна шина D9XFH3N24 є ключовим елементом електричних інсталяцій, призначеним для ефективного та безпечного розподілу енергії в системах Acti9. Призначена для монтажу в розподільних щитах, вона дозволяє підключити до восьми пристроїв (вимикачів, захистів) з полюсом 3P+N. Її конструкція забезпечує не тільки надійні з'єднання, але й легкість монтажу та конфігурації.

Будова та застосування

Виготовлена з високоякісних матеріалів, ця шина характеризується довговічністю та надійністю. Можливість обрізання на розмір дозволяє адаптувати її до специфічних потреб інсталяції, мінімізуючи втрати матеріалу та спрощуючи процес монтажу. Шина призначена для роботи з пристроями, обладнаними нейтральним провідником (N) та фазами (L1, L2, L3), що робить її універсальним рішенням для різноманітних застосувань. Відстані між затискачами, що складають 9 мм, полегшують підключення проводів різної товщини. Довжина шини становить 491 мм, а ширина – 24 модулі, що дозволяє оптимально використовувати простір у розподільній шафі.

Безпека та відповідність нормам

Шина D9XFH3N24 відповідає вимогам норми IEC 61439-1, гарантуючи безпеку використання та відповідність чинним правилам. Номінальна імпульсна напруга становить 4 кВ, а максимальна номінальна робоча напруга Ue – 400 В. Номінальний безперервний струм Iu становить 80 А, що забезпечує ефективний захист кола від перевантаження. Крім того, шина має ізоляцію та виготовлена з самогаснучих матеріалів (клас стійкості до вогню згідно з IEC 60695-2-1), що підвищує безпеку у разі виникнення короткого замикання або пожежі. Продукт має етикетку Green Premium – підтвердження залученості Schneider Electric до захисту навколишнього середовища та сталого розвитку.
