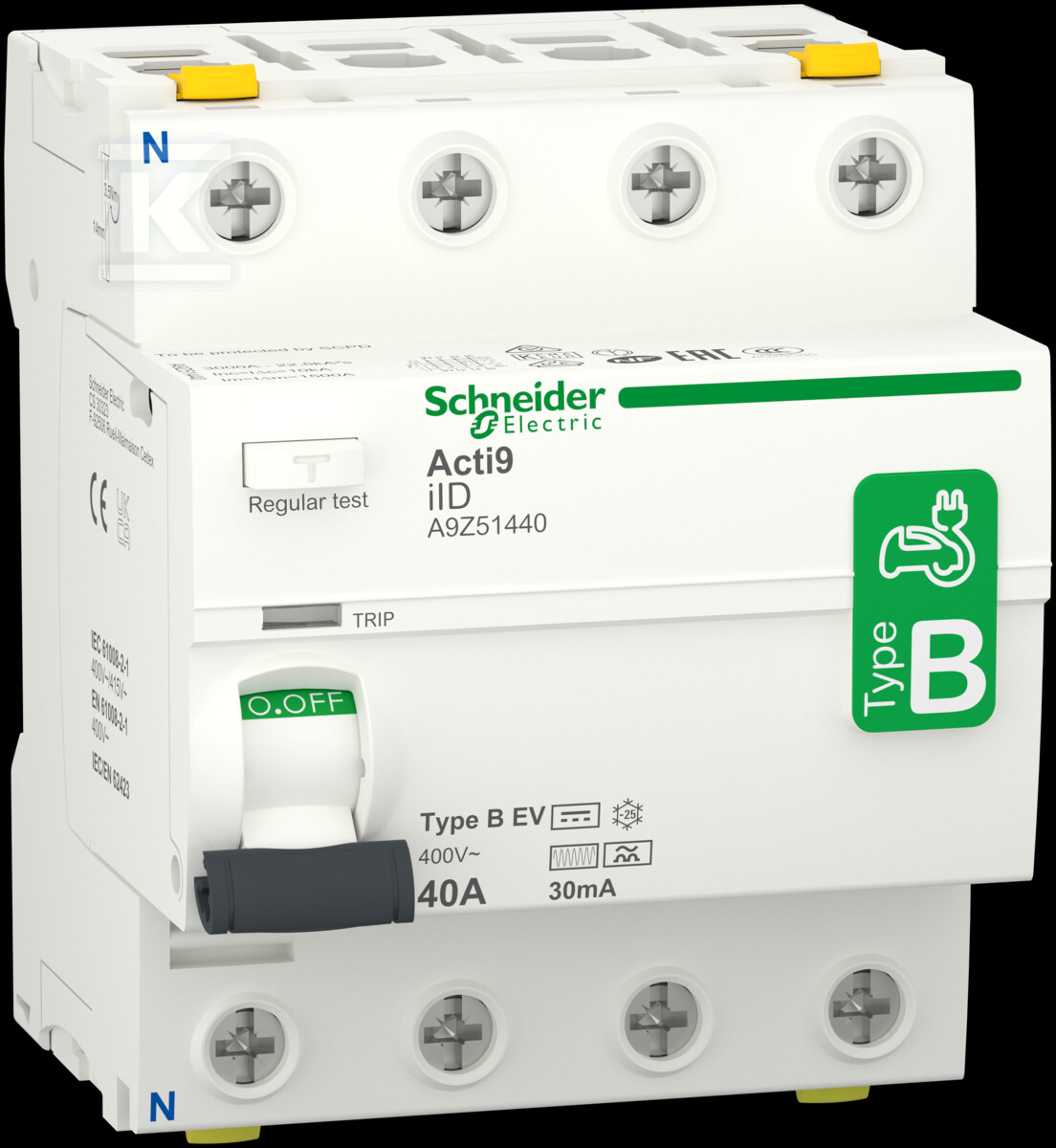

Вимикач диференційного струму Acti9 iID-40-4-30-B-EV 40A 4-полюсний 30mA тип B-EV A9Z51440

Диференційний вимикач для захисту зарядних пристроїв EV

Диференційний вимикач Acti9 iID-40-4-30-B-EV – це передове рішення, призначене для захисту інсталяцій заряджання електромобілів. Пристрій з номінальним струмом 40A та чутливістю 30mA забезпечує захист від ураження електричним струмом та мінімізує ризик пожежі, реагуючи на струми витоку як постійного (DC), так і змінного (AC).

Цей чотириполюсний вимикач (4P) серії Acti9 призначений для використання у станціях заряджання EV, де можуть виникати залишковий струм, що генерується зарядними пристроями. Конструкція типу B-EV гарантує ефективний захист навіть у випадку постійного струму, який не виявляється стандартними вимикачами типу A. Завдяки цьому, інсталяція зарядного пристрою є безпечною для користувачів та самого транспортного засобу.

Ключові особливості та застосування

• Захист від усіх типів струмів витоку: Тип B-EV забезпечує захист від струмів AC, DC та AC з компонентою DC – ключове у випадку зарядних пристроїв EV.
• Монтаж на DIN-рейку: Стандартний монтаж на DIN-рейку полегшує встановлення та заміну в існуючих розподільних щитах.
• Висока стійкість до перешкод: Забезпечує стабільну роботу навіть в умовах виникнення електромагнітних перешкод.
• Застосування: Ідеально підходить для захисту ланцюгів живлення станцій заряджання електромобілів в будинках, компаніях та громадських місцях.
• Ширина 4 модулів: Компактні розміри дозволяють легко адаптувати до існуючої електричної інфраструктури.
• Номінальний струм короткого замикання: Витримує струм короткого замикання величиною 3kA, що підвищує надійність системи.

Технічні параметри та конструкція

Вимикач Acti9 iID характеризується міцною конструкцією та високою якістю виготовлення. Він має номінальну напругу 400V та ізоляційну напругу Ui 500V. Номінальна імпульсна напруга витримування Uimp становить 6kV, що забезпечує додаткову безпеку у випадку перенапруг. Пристрій пристосований до роботи при температурі навколишнього середовища від -25°C до 60°C. Переріз приєднуваних провідників становить 1-35mm² для одножильних провідників та 1-25mm² для багатожильних. Ступінь захисту IP20 забезпечує захист від дотику пальцем та від проникнення твердих тіл більших за 12,5 мм. Втрати потужності становлять 1.8W при частоті 50Hz. Додаткова можливість монтажу аксесуарів розширює функціональність пристрою.
