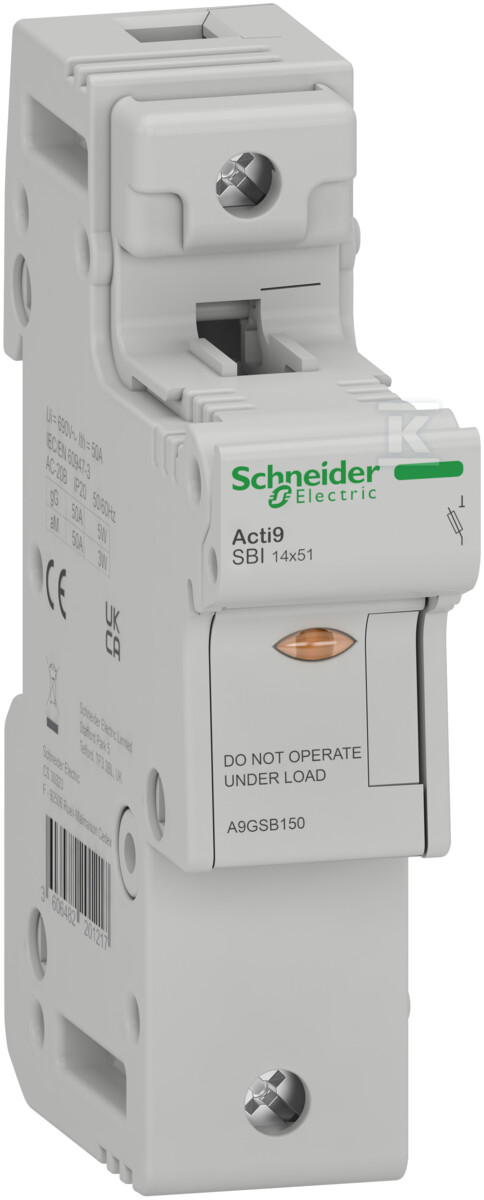

Тримач запобіжника, Acti9 SBI, 1P, 50A, розмір вставки 14 x 51 mm, SBI-50-1 A9GSB150

Роз'єднувач-запобіжник Acti9 SBI для захисту ланцюгів

Основа запобіжника Acti9 SBI — це роз'єднувач-запобіжник низької напруги, розроблений для промислових та будівельних застосувань. Пристрій забезпечує захист від перевантаження та короткого замикання в електричних мережах з напругою до 690 В змінного струму, пропонуючи високу комутаційну здатність для однофазних ланцюгів.

Конструкція на одному полюсі дозволяє точне керування окремими ланцюгами, що робить її ідеальним рішенням для розгалужених установок, які вимагають селективного захисту. Номінальний струм до 50 А (In) забезпечує використання у широкому спектрі застосувань — від живлення пристроїв автоматизації до захисту освітлювальних ланцюгів.

Конструкція та технічні параметри

Пристрій характеризується компактною модульною конструкцією шириною 1,5 модуля DIN (26,5 мм), що дозволяє ефективне використання простору в електричних щитах. Загальні габарити становлять (шир.) 26,5 мм x (вис.) 107 мм x (глиб.) 70 мм, а глибина встановлення — 50,5 мм.

Монтаж на DIN-рейку забезпечує швидку установку в стандартних модульних щитах, усуваючи потребу в додаткових кріпильних елементах. Шрубні затискачі дозволяють підключення як жорстких мідних кабелів (1 кабель), так і гнучких мідних кабелів (1 кабель) з перетином від 2,5 мм² до 25 мм².

Момент затягування з'єднання становить 3,5 Нм для викрутки типу PZ2, що гарантує надійне електричне з'єднання при збереженні простоти монтажу. Ступінь забруднення становить 3, що відповідає типовим промисловим умовам.

Застосування та сумісність

Пристрій сумісний з циліндричними плавкими вставками розміром 14x51 мм та підтримує дві основні криві характеристики:

Крива gG — загального призначення — забезпечує захист від перевантаження та короткого замикання, ідеальна для стандартних ланцюгів живлення електронних та освітлювальних пристроїв.

Крива aM — для двигунних застосувань — спеціалізується на захисті від короткого замикання при навантаженнях з високим піковим струмом, добре підходить для застосувань з електричними двигунами.

Пристрій знаходить застосування в різноманітних середовищах: від будівельних установок через легку промисловість до обладнання OEM (Original Equipment Manufacturer). Особливо ефективний там, де потрібен селективний захист окремих ланцюгів та можливість швидкої заміни плавкої вставки.

Безпека та відповідність

Продукт відповідає вимогам стандарту IEC EN 60 947-3, що підтверджує його відповідність міжнародним стандартам безпеки для роз'єднувачів-запобіжників низької напруги.

Оптичний індикатор спрацювання дозволяє швидку ідентифікацію стану плавкої вставки — у разі її перегорання користувач отримує миттєву візуальну інформацію, що вимагає сервісного втручання.

Ступінь захисту IP20 забезпечує базову стійкість до дотику пальцем та доступу твердих тіл розміром більше 12 мм, що достатньо для стандартного внутрішнього монтажу в електричних щитах.

Пристрій працює в діапазоні температур від -20°C до +60°C, а температура зберігання становить від -40°C до +80°C. Робочий температурний діапазон дозволяє використання в різних умовах навколишнього середовища.

Відсутність можливості одночасного розмикання полюса N та відсутність функції блокування моделі забезпечують простоту експлуатації при збереженні повної функціональності базового застосування як роз'єднувача-запобіжника.
