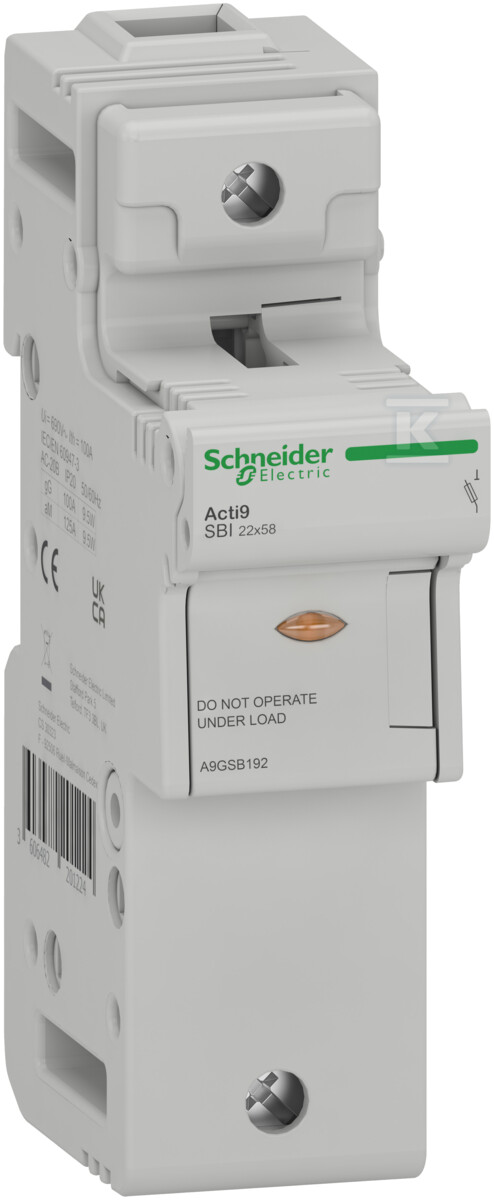

Тримач запобіжника, Acti9 SBI, 1P, 125A, розмір вставки 22 x 58 mm, SBI-125-1 A9GSB192

Професійна тримач-основа для запобіжників для промислових застосувань

Тримач-основа для запобіжників Acti9 SBI — це однополюсний тримач запобіжника, розроблений для вимогливих застосувань у житлових будинках, промисловості, а також виробниками обладнання OEM. Пристрій підтримує номінальний струм до 125A і сумісний із вставками запобіжників gG та aM розміром 22×58 mm.

Конструкція та робочі параметри

Пристрій виготовлено відповідно до стандарту CEI EN 60947-3, що гарантує найвищі стандарти електричної безпеки. Основа працює при номінальній напрузі 690V AC і забезпечує ступінь захисту IP20. Діапазон робочих температур становить від -20°C до +60°C, а зберігання — від -40°C до +80°C.

Конструкція враховує ступінь забруднення 3 і потребує моменту затягування з'єднань 3,5 Nm з використанням викрутки типу PZ2. Розміри пристрою становлять (L)35 × (A)126,5 × (P)70 mm, що дозволяє здійснювати компактний монтаж у розподільчих щитах.

Застосування та сумісність

Вставки типу gG забезпечують комплексний захист від перевантаження та короткого замикання, що ідеально підходить для стандартних ланцюгів живлення. Вставки типу aM, призначені для двигунних застосувань, захищають від коротких замикань при навантаженнях з високим пусковим струмом.

Основа монтується на DIN-рейку як модульний пристрій, що займає 2 модулі (ширина близько 36 mm) при глибині монтажу 50,5 mm. Система з'єднань використовує гвинтові затискачі, що приймають мідні провідники перерізом від 2,5mm² до 25mm², як жорсткі, так і гнучкі.

Безпека та сигналізація

Пристрій оснащений оптичним індикатором спрацювання, що дозволяє швидко ідентифікувати стан вставки запобіжника. Система не має функції блокування або одночасного роз'єднання нейтрального провідника N.

Тримач-основа для запобіжників Acti9 SBI є надійним рішенням для монтажників, які проектують системи живлення, що потребують високого класу захисту від надструмів. Вона особливо ефективна в застосуваннях, де ключовими є швидка ідентифікація проблем та легкість обслуговування системи захисту.
