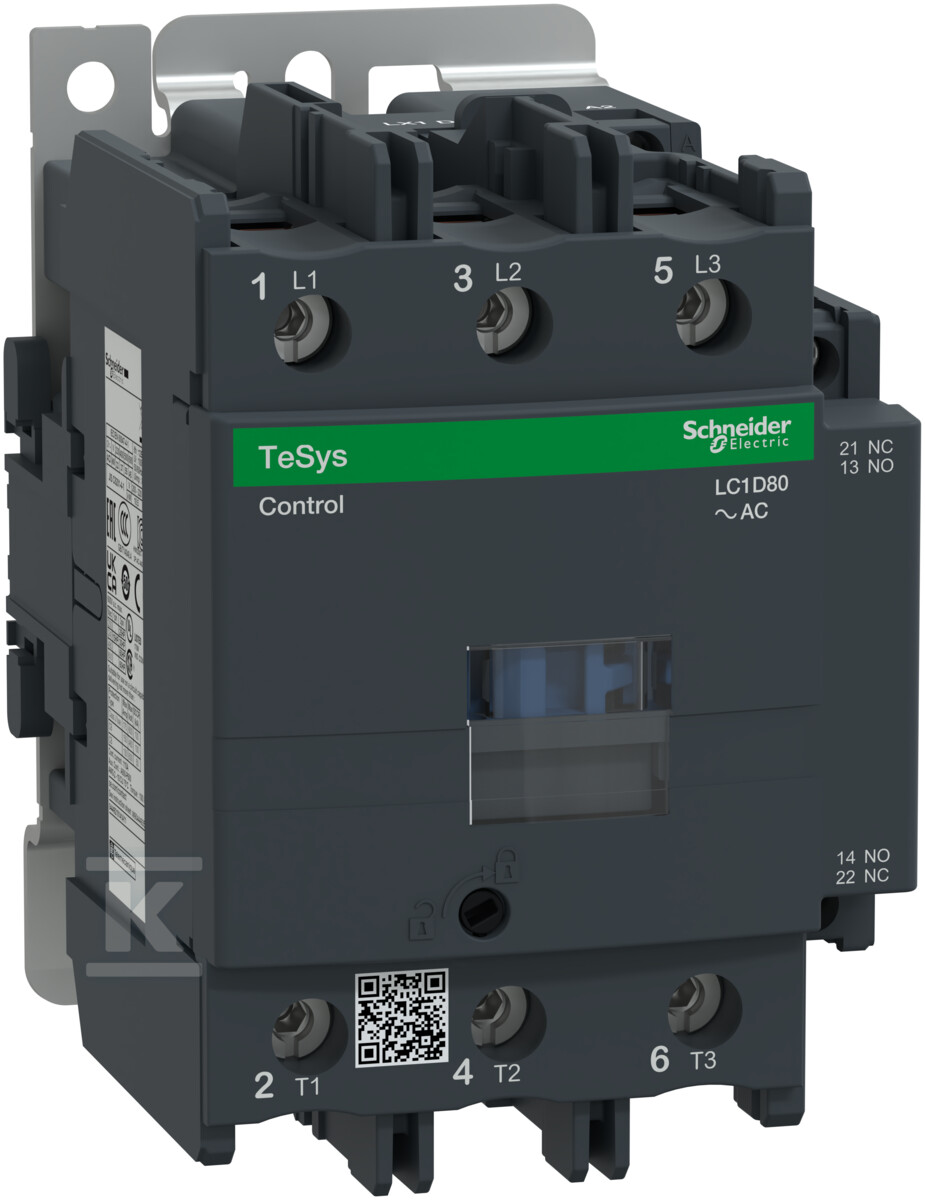

Потужний контактор TeSys D AC3 80A 3P 1NO 1NC котушка 220VAC гвинтові клеми LC1D80M7

Контактор потужності для керування двигунами та ланцюгами

Цей триполюсний контактор потужності TeSys D з номінальним струмом 80A є надійним рішенням для частого вмикання та вимикання навантажень, таких як електродвигуни, системи опалення або освітлення. Він підходить як для промислових застосувань, так і для комерційних будівель. Конструкція контактора розроблена з урахуванням простоти встановлення та тривалої роботи.

Будова та характеристики

Контактор LC1D80M7 характеризується гвинтовими з'єднаннями як для основних, так і для керуючих ланцюгів. Він має вбудовані допоміжні контакти – один розривний (1NO) і один замикаючий (1NC) – що усуває необхідність використання додаткових блоків контактів у багатьох застосуваннях. Це забезпечує економію місця та спрощує підключення. Виготовлений з високоякісних матеріалів, гарантує механічну витривалість на рівні 15 мільйонів циклів комутації та високу частоту перемикань – до 3600 циклів на годину. Широкий діапазон напруг котушки дозволяє адаптувати контактор до різних систем керування.

Застосування та переваги

Контактор TeSys D є універсальним пристроєм, який знаходить застосування в:

• Пускових пристроях двигунів: Безпосереднє вмикання трифазних двигунів потужністю до 37 кВт при напрузі 400V.
• Системах опалення, вентиляції та кондиціонування (HVAC): Керування нагрівальними та охолоджувальними навантаженнями.
• Промисловій автоматиці: Вмикання та вимикання різних електричних пристроїв у виробничих лініях.
• Комерційних будівлях: Керування освітленням, системами вентиляції та іншими електричними пристроями.

Переваги для монтажника:

• Просте встановлення завдяки гвинтовим з'єднанням і компактній конструкції.
• Вбудовані допоміжні контакти зменшують потребу у використанні додаткових елементів.
• Широкий діапазон напруг котушки полегшує адаптацію до існуючих систем керування.
• Відповідність багатьом нормам (IEC, UL, CSA, CCC, EAC, Marine) забезпечує універсальність застосування.

Переваги для кінцевого користувача:

• Висока надійність і довговічність забезпечують тривалу роботу без відмов.
• Захист від перевантаження та короткого замикання захищає електричну установку.
• Компактні розміри дозволяють встановлювати в обмеженому просторі.
• Відповідність Green Premium гарантує екологічний підхід до виробництва та використання пристрою.

Найважливіші параметри контактора:

Цей контактор вирізняється номінальним струмом AC-3, що становить 80A при напрузі 400V, та можливістю вмикання двигунів потужністю до 37 кВт при тій же напрузі. Напруга котушки становить 220VAC (50/60Hz), а конструкція включає три полюси (3P) та вбудовані допоміжні контакти – один розривний (1NO) і один замикаючий (1NC). З'єднання виконані гвинтами, а розміри пристрою становлять 85мм завширшки, 127мм заввишки та 130мм у глибину.
