Контактор силовий TeSys D AC3 38A 3P 1NO 1NC котушка 220VAC гвинтові клеми LC1D38M7

Контактор потужності TeSys D – надійне керування електричними ланцюгами

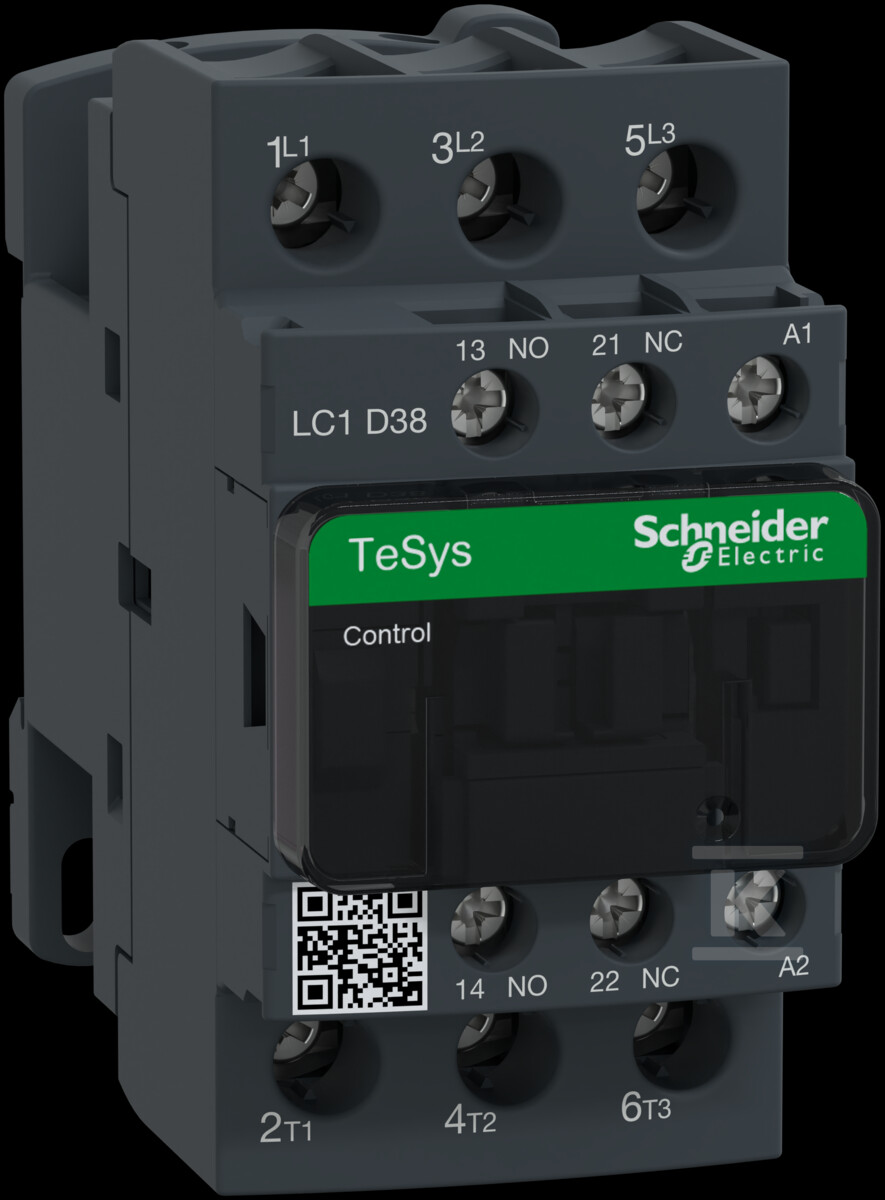

Контактор потужності LC1D38M7 від Schneider Electric – це елемент, призначений для частого вмикання та вимикання електричних ланцюгів, особливо тих, що з двигунами. Розроблений з урахуванням вимогливих промислових та будівельних застосувань, забезпечує надійну роботу та тривалий термін служби. Це пристрій серії TeSys D, відомої своєю високою якістю виготовлення та широким спектром аксесуарів.

Будова та застосування

Цей контактор є триполюсним (3P) і призначений для роботи з напругою 220V AC (50/60Hz). Номінальний струм 38A в категорії AC-3 дозволяє керувати двигунами потужністю до 18.5 кВт при напрузі 400V. Він також має допоміжні контакти – один розмикаючий (1NO) та один замикаючий (1NC) – які дозволяють реалізувати ланцюги керування та сигналізації. Застосування контактора LC1D38M7 включає, зокрема, керування електричними двигунами, системами опалення, вентиляції, кондиціонування повітря та різного роду промисловим обладнанням. Можливість монтажу на DIN-рейку або панель полегшує інтеграцію з існуючими інсталяціями.

Ключові особливості та переваги

• Висока надійність: Конструкція контактора, заснована на перевірених рішеннях, гарантує тривалий механічний (15 мільйонів циклів) та електричний термін служби.
• Універсальність: Можливість застосування в широкому спектрі промислових та будівельних застосувань, завдяки високим параметрам роботи.
• Безпека: Відповідність нормам IEC 60947-1, 60947-4-1 та VDE 0660 забезпечує безпечну експлуатацію пристрою. Додатково, контактори TeSys Deca характеризуються підвищеною стійкістю до впливу вогню та запилення (відповідність нормі IEC60335-1).
• Легка установка: Гвинтові затискачі головні полегшують підключення проводів, а можливість монтажу на DIN-рейку або панель спрощує інтеграцію з існуючою інфраструктурою.
• Широкий спектр аксесуарів: Доступність додаткових допоміжних контактів та реле перевантаження дозволяє адаптувати контактор до специфічних потреб застосування.
• Зручна ідентифікація: Короткий номер каталогу містить інформацію про номінальний струм в категорії AC-3, що полегшує вибір відповідної моделі.
• Цифрова документація: Доступ до технічної документації шляхом сканування QR-коду полегшує обслуговування та вирішення проблем.

Технічні параметри на практиці

Контактор LC1D38M7 пристосований до роботи в температурах від -25°C до 55°C, що робить його придатним для застосувань у різних умовах навколишнього середовища. Номінальна робоча потужність для AC-4 при 400V становить 7.5 кВт, що дозволяє керувати також навантаженнями, що вимагають вищої пускової потужності. Інтегровані допоміжні контакти NO+NC адаптовані до сигналів з мінімальним струмом 1 мА, що дозволяє безпосередньо підключати їх до контролерів PLC без потреби використовувати додаткові проміжні реле. Напруга роботи для AC становить 440…440V як для частоти 50Hz, так і 60Hz, що збільшує його універсальність у різних системах живлення.
