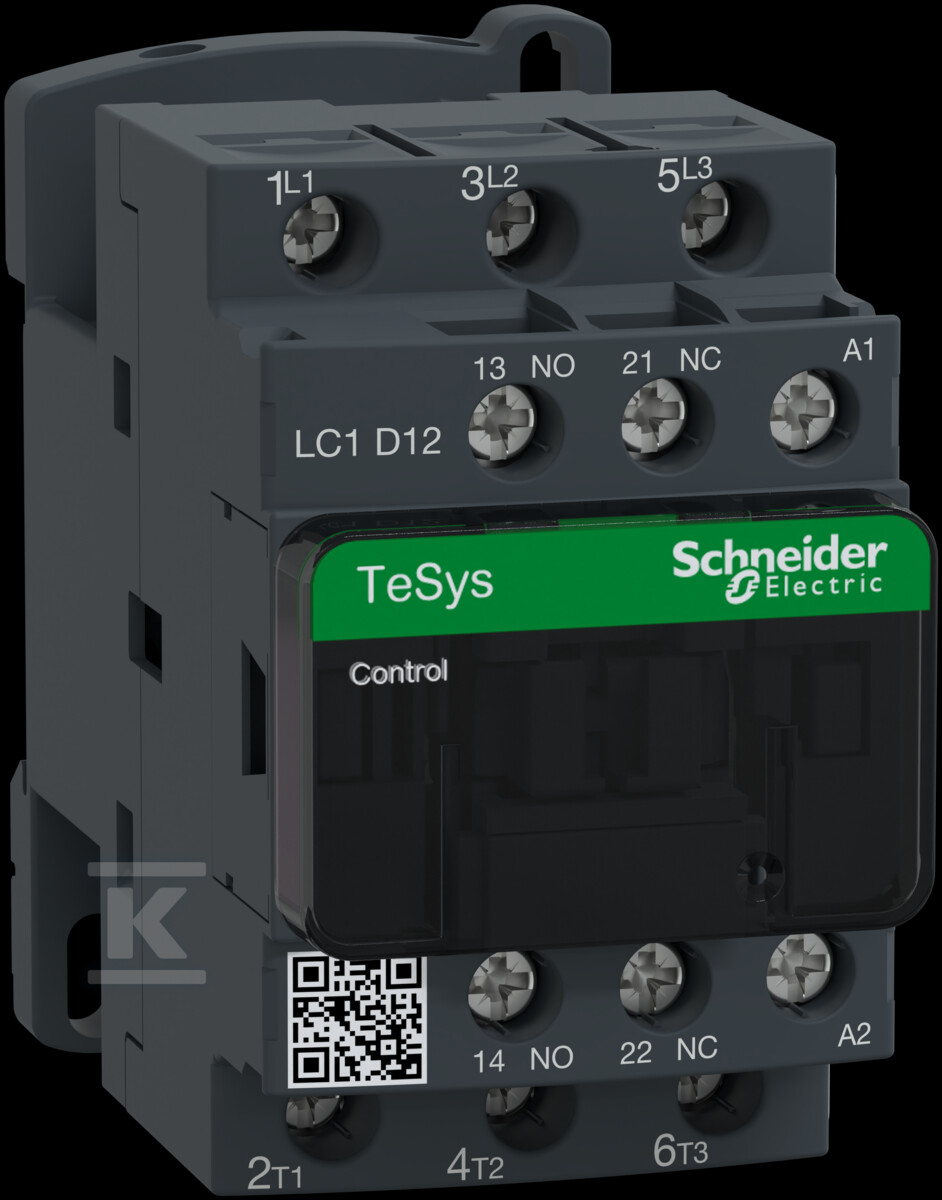

Контактор потужності TeSys D AC3 12A 3P 1NO 1NC котушка 380VAC LC1D12Q7

Контактор потужності – надійне керування двигунами та ланцюгами

Цей трифазний контактор потужності TeSys D з номінальним струмом 12A є надійним рішенням для керування двигунами, системами HVAC та різноманітними промисловими навантаженнями. Компактна конструкція в поєднанні з високою продуктивністю робить його ідеальним вибором як для монтажників, так і для кінцевих користувачів. Контактор LC1D12Q7 сумісний з реле перевантаження Schneider Electric, що забезпечує комплексний захист установки.

Конструкція та застосування

Контактор розроблений з урахуванням простоти монтажу та інтеграції з існуючими системами. Він має гвинтові з'єднання, які забезпечують надійне та довговічне з'єднання проводів. Широкий спектр застосувань включає керування двигунами до 5.5kW (AC-3, 400V), насосами, процесовим обладнанням та системами опалення, вентиляції та кондиціонування повітря. Вбудовані допоміжні контакти (1NO + 1NC) збільшують функціональність контактора та дозволяють безпосереднє підключення до ланцюгів безпеки відповідно до норми IEC.

Ключові особливості та переваги

• Висока механічна міцність: розроблений для інтенсивної експлуатації – витримує до 15 мільйонів циклів комутації.
• Інтегровані допоміжні контакти: стандартно оснащений дзеркальним набором контактів (NO+NC), що спрощує проектування ланцюгів керування та захисту. Допоміжні контакти пристосовані до роботи з сигналами з низьким струмом (мін. 1mA), що дозволяє безпосереднє підключення до контролерів PLC.
• Універсальність: можливість вибору різних напруг котушки (в тому числі 380VAC) забезпечує сумісність з різними системами живлення.
• Відповідність нормам: відповідає вимогам норм IEC60335-1 та інших світових стандартів (UL, CSA), що гарантує безпеку та надійність роботи.
• Компактний розмір: розміри 77 x 45 x 86 мм дозволяють легко інтегрувати контактор у тісних інсталяційних просторах.
• Легка ідентифікація: короткий номер каталогу містить інформацію про номінальний струм в категорії AC-3, що полегшує вибір відповідної моделі.
• Цифрова документація: доступ до технічної документації за допомогою QR-коду полегшує обслуговування та вирішення проблем.

Параметри роботи та специфікація

Контактор LC1D12Q7 характеризується номінальним робочим струмом Ie для AC-3 при напрузі 400V, що становить 12A, та номінальною робочою потужністю для AC-3 при напрузі 400V, що дорівнює 5.5kW. Він пристосований до роботи при напрузі керування AC 50/60Hz на рівні 380V. Номінальний робочий струм Ie для AC-1 при напрузі 400V становить 25A, а для AC-4 – 7.5A при номінальній потужності 3kW. Він має три головні комутуючі контакти та по одному допоміжному розривному та замикаючому контакту.
