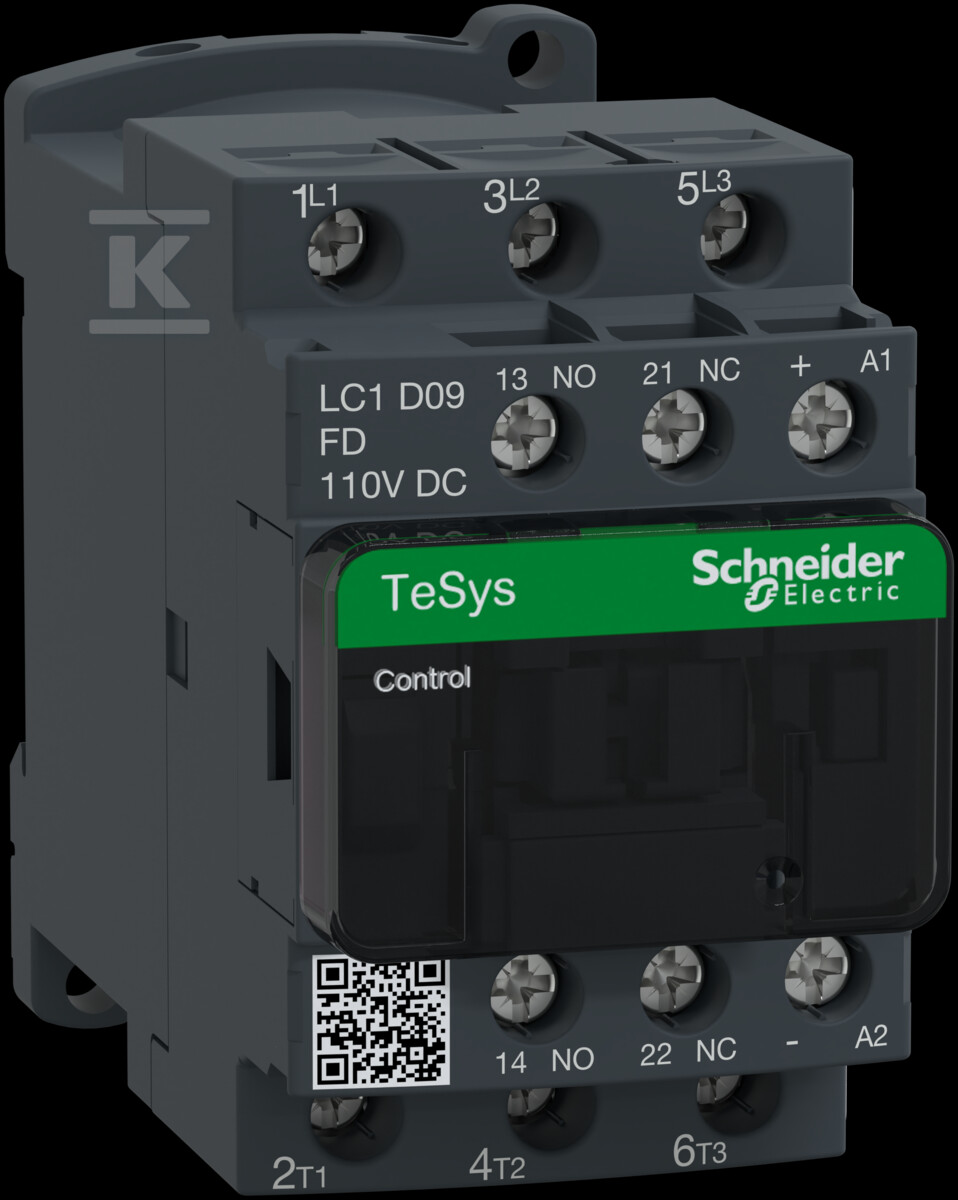

Контактор TeSys D AC3 9A 3P 1NO 1NC котушка 110VDC гвинтові клеми LC1D09FD

Контактор потужності TeSys D – надійне керування двигунами

Цей контактор потужності серії TeSys D, призначений для роботи в ланцюгах AC-3, забезпечує надійне керування двигунами потужністю до 4 кВт при напрузі 400 В. Конструкція, заснована на перевірених рішеннях Schneider Electric, гарантує високу механічну та електричну міцність, що перекладається на тривалий термін служби та мінімальні простої. Контактор LC1D09FD є ідеальним рішенням як у промислових застосуваннях, так і в будівлях громадського призначення, де потрібна висока надійність і безпека.

Будова та застосування

Контактор LC1D09FD – це триполюсний пристрій з котушкою 110 В DC, призначений для частого вмикання та вимикання ланцюгів двигунів. Він має один допоміжний контакт нормально відкритий (NO) та один допоміжний контакт нормально закритий (NC), що дозволяє реалізувати різноманітні функції керування та сигналізації. Гвинтові клеми забезпечують надійне та певне з’єднання провідників. Пристрій знаходить застосування в керуванні насосами, вентиляторами, конвеєрами та іншими електричними пристроями, що вимагають частого перемикання навантаження.

Ключові характеристики та переваги

• Висока продуктивність: Номінальний струм 9A для AC-3 дозволяє керувати двигунами потужністю до 4 кВт при 400V.
• Універсальність: Номінальна робоча потужність для AC-4 становить 2.2 кВт, що розширює сферу застосування контактора.
• Безпека: Має вбудовані допоміжні контакти (1NO + 1NC) для полегшення реалізації ланцюгів безпеки.
• Довговічність: Механічна витривалість на 15 мільйонів циклів комутації гарантує тривалий термін служби пристрою.
• Легкий монтаж: Гвинтові клеми забезпечують швидке та надійне з’єднання провідників.
• Широкий діапазон напруг: Котушка, що живиться напругою 110 В DC, забезпечує сумісність з різними системами керування.
• Відповідність нормам: Відповідає вимогам норм IEC, UL та CSA, що підтверджує його безпеку та надійність.
• Номінальний струм AC-1: До 25A - дозволяє використовувати в освітлювальних або нагрівальних ланцюгах.

Технічні параметри на практиці

Номінальний робочий струм для AC-3 на рівні 9A означає, що контактор пристосований до частого вмикання та вимикання індукційних двигунів з цією номінальною величиною струму. Номінальна потужність для AC-3, що становить 4 кВт при напрузі 400 В, дозволяє керувати більшістю стандартних двигунів, що використовуються в легкому промисловості та будівництві. Значення номінального струму для AC-4 (6A) вказує на здатність контактора працювати з навантаженнями зі змінним характером, такими як двигуни з гальмами або вентилятори з регулюванням швидкості. Внутрішній імпеданс на рівні 2.5 мОм мінімізує втрати енергії під час протікання струму через контактор.
