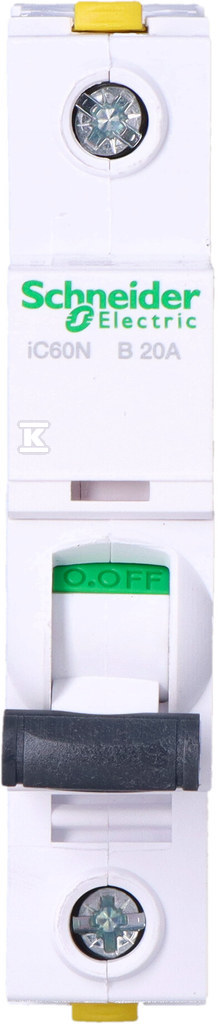

Автоматичний вимикач перевантаження струму iC60N-B20-1 B 20A 1-полюсний A9F03120

Захист електричної установки з вимикачем iC60N-B20-1

Цей однополюсний автоматичний вимикач Schneider Electric серії iC60N є надійним захистом від наслідків перевантажень і коротких замикань в електричних ланцюгах. Пристосований для роботи як в установках змінного (AC), так і постійного (DC) струму, є ключовим елементом, що забезпечує безпеку використання та довговічність системи. Його компактні розміри – глибина вбудовування 44.5 мм та ширина 1 модуля – полегшують монтаж в розподільних шафах.

Функціональність і технічні параметри

Вимикач iC60N-B20-1 характеризується номінальним струмом 20A та номінальною напругою 230V, що робить його ідеальним рішенням для стандартних електричних установок. Характеристика B забезпечує швидку реакцію на збільшення струму, захищаючи від пошкоджень, спричинених короткочасними перевантаженнями, типовими для приладів з резистивним характером. Номінальна здатність вимкнення короткого замикання становить аж 6kA (відповідно до норми EN 60898) та 10kA (відповідно до норми IEC 60947-2), гарантуючи ефективний захист навіть у разі виникнення серйозних збурень. Додатково, номінальна ізоляційна напруга Ui на рівні 500V забезпечує високий рівень безпеки.

Комфорт монтажу та діагностики

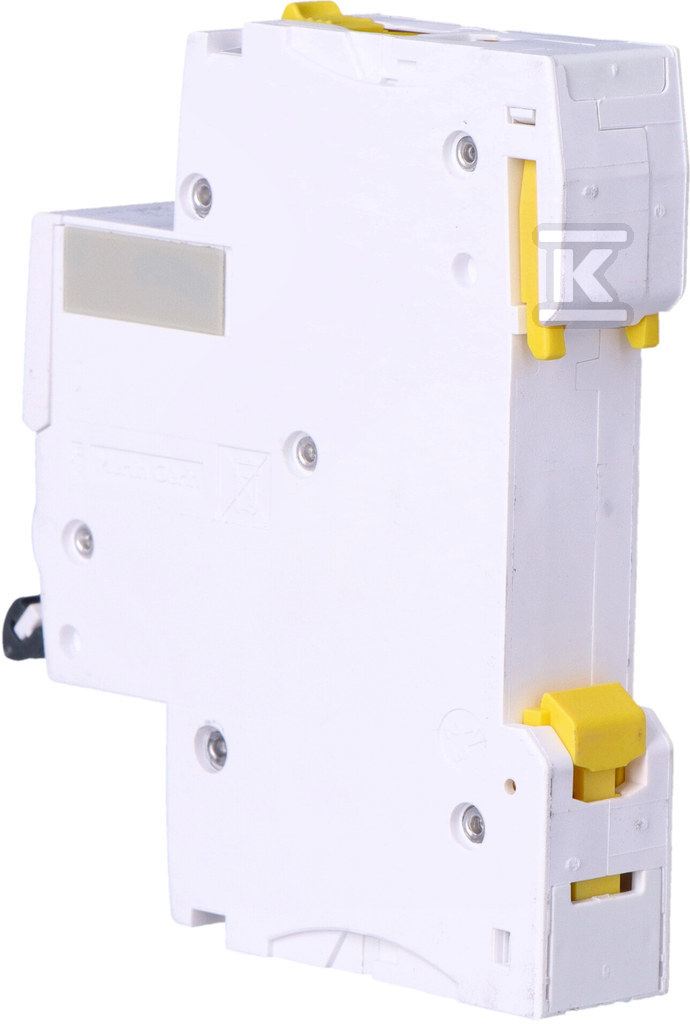

Вимикач був розроблений з урахуванням зручності монтажників. Він має подвійні приєднувальні клеми, що дозволяють підключити провідники з перерізом від 1 до 25 mm² (одножильні) або від 1 до 16 mm² (багатожильні). Оптичний індикатор Visi-Trip, що сигналізує електричне вимкнення, полегшує швидку ідентифікацію проблеми та скорочує час ремонту. Можливість демонтажу окремого апарату без необхідності зняття з'єднувальної шини та зняття з DIN-шини без використання додаткових інструментів додатково спрощує процес встановлення та обслуговування. Клас обмеження енергії 3 забезпечує оптимальну вартість захисту відтокового ланцюга.

• Універсальність: Підходить для застосування як в установках AC так і DC.
• Безпека: Забезпечує ефективний захист від перевантажень і коротких замикань завдяки високій здатності вимкнення короткого замикання.
• Зручність монтажу: Подвійні приєднувальні клеми, можливість демонтажу без інструментів та індикатор Visi-Trip полегшують встановлення та діагностику.
• Довговічність: Широкий діапазон робочих температур (-35°C до +70°C) гарантує надійну роботу в різних умовах навколишнього середовища.
• Відповідність нормам: Відповідає вимогам норм IEC/EN 60947-2 та IEC/EN 60898-1, забезпечуючи безпеку та відповідність нормам.
