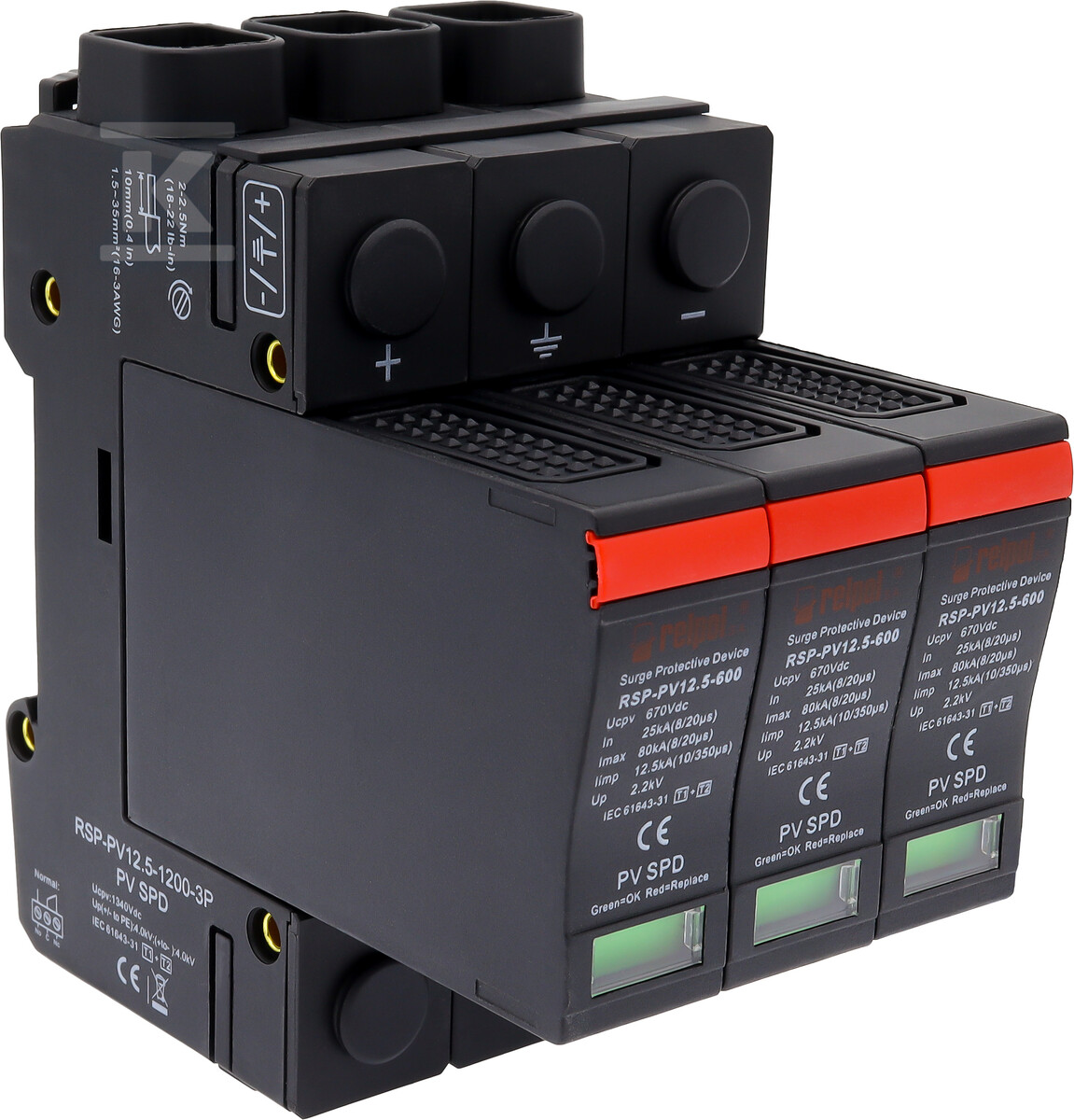

Обмежувач перенапруги типу T1+T2, 3 полюси, 1200 V DC, Imax: 65kA, In: 25kA, Iimp: 12.5 kA (10/350) RSP-PV12.5-1200-3P 2617387

Захист фотоелектричних установок – надійний обмежувач перенапруги

Цей триполюсний обмежувач перенапруги розроблений спеціально для захисту фотоелектричних установок постійного струму (DC). Його конструкція, заснована на технології MOV (варистор) і GDT (газовий розрядник), забезпечує комплексну захист від наслідків перенапруг, як тих, що викликані атмосферними розрядами, так і від перешкод у мережі. Це ключовий елемент, що забезпечує безпеку та безперервну роботу системи PV.

Обмежувач поєднує в собі характеристики обмежувача типу T1 (захист від прямого удару блискавки) та T2 (захист від непрямих перенапруг), що робить його універсальним рішенням для різноманітних установок. Конструкція з'єднувального типу полегшує монтаж і заміну, а контакт безпотенційного зв'язку дозволяє віддалено сигналізувати про пошкодження, що особливо важливо у великих фотоелектричних системах.

Ключові особливості та переваги

• Універсальний захист: Клас I+II (T1+T2) забезпечує захист від як прямих, так і непрямих перенапруг.
• Висока стійкість до імпульсних струмів: Піковий струм Iimp 12,5 кА (10/350) гарантує ефективний захист навіть при сильних імпульсах напруги. Номінальний струм розряду In на рівні 25kA – це солідний запас безпеки.
• Технологія MOV + GDT: Поєднання варисторів і газового розрядника збільшує довговічність і надійність пристрою. Варистори поглинають енергію перенапруг, а газовий розрядник відводить струм до заземлення, мінімізуючи ризик пошкоджень.
• Сигналізація стану: Контакт безпотенційного зв'язку дозволяє віддалено контролювати стан обмежувача та швидко реагувати у разі аварії. Це дозволяє проактивно управляти фотоелектричною системою та мінімізувати простої.
• Номінальна напруга 1200 V DC: Дозволяє застосування в сучасних фотоелектричних установках з вищими робочими напругами.
• Легкий монтаж: З'єднувальна конструкція спрощує процес встановлення та обслуговування.

Застосування та монтаж

Цей обмежувач знаходить застосування у фотоелектричних установках постійного струму (DC), як у системах on-grid (підключених до мережі), так і off-grid (автономних). Монтаж повинен проводитися кваліфікованим електриком відповідно до чинних норм і правил. Забезпечення правильного заземлення є ключовим для ефективного захисту від перенапруг. Розміщення обмежувача на межі зони LPZ 0-1 або LPZ 1-2 забезпечить оптимальний захист установки.
