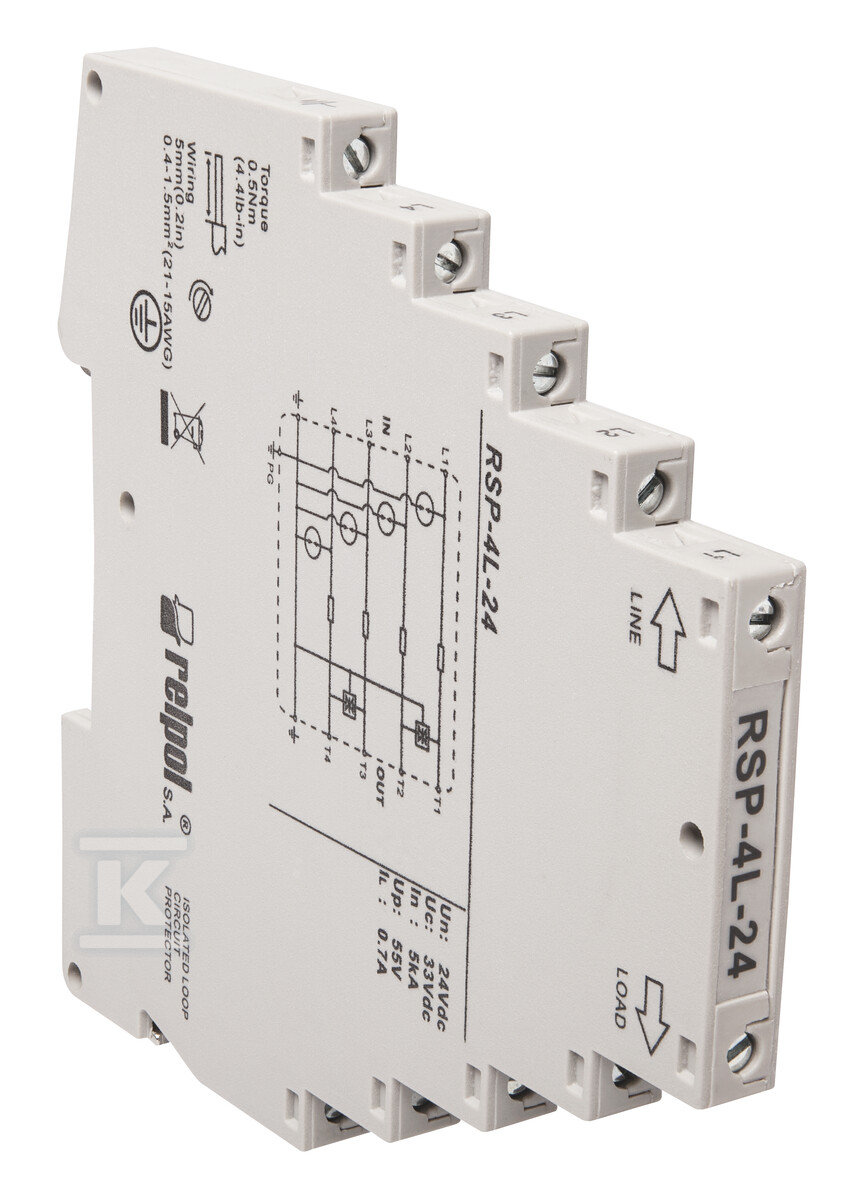

Обмежувач перенапруги DC для захисту ліній даних/сигнальних, 24 V DC RSP-4L-24 2617117

Захист ліній даних та сигнальних – надійність у кожному ланцюзі

Обмежувач перенапруги RSP-4L-24 є ключовим елементом захисту чутливих пристроїв і систем від наслідків раптових стрибків напруги в ланцюгах DC. Розроблений для захисту ліній даних і сигнальних, він ефективно мінімізує ризик пошкоджень, спричинених перенапругами, забезпечуючи безперервність роботи установки. Ця модель особливо корисна в додатках, де стабільність сигналу має ключове значення – системах автоматизації, керування, телекомунікації або моніторингу.

Конструкція та принцип дії

Цей обмежувач захищає до 4 сигнальних ліній або 2 пари ліній, що робить його універсальним рішенням для різноманітних установок. Його конструкція, заснована на двоступеневому захисному ланцюзі – іскрових розрядниках і діодах TVS – гарантує швидку та ефективну реакцію на перенапруги. Час спрацювання захисту від перенапруги на рівні ≤ 1 ns (Лінія-лінія та Лінія-PG) забезпечує майже миттєвий захист від шкідливих імпульсів. Завдяки цьому обмеження перенапруги відбувається перш ніж воно встигне пошкодити підключені пристрої.

Параметри роботи та застосування

Номінальна робоча напруга на рівні 24 V DC та максимальна робоча напруга безперервно 33 V DC (для DC) роблять обмежувачі серії RSP-4L ідеальними для стандартних низьковольтних установок. Максимальна робоча напруга безперервно для AC становить 23,3 V. Цей обмежувач знаходить застосування всюди, де потрібен захист делікатної електроніки від перешкод, що походять з мережі живлення або індукованих зовнішніми факторами. Приклади областей застосування:

• Системи сигналізації та протипожежного захисту
• Установки автоматизації будівель
• Системи керування та регулювання
• Телекомунікаційне обладнання
• Лабораторне та вимірювальне обладнання
• Системи CCTV та відеоспостереження

Обмежувач RSP-4L-24 монтується безпосередньо на шині 35 mm (PN-EN 60715), що полегшує його встановлення та інтеграцію з існуючими системами. Ступінь захисту корпусу IP20 забезпечує базовий захист від випадкового дотику. Вага пристрою становить лише 68 г, а його розміри – 95 x 7 x 98 mm, що дозволяє легко адаптувати його до обмеженого монтажного простору. Застосування високоякісних матеріалів гарантує довготривалу та надійну роботу пристрою в різних умовах навколишнього середовища.
